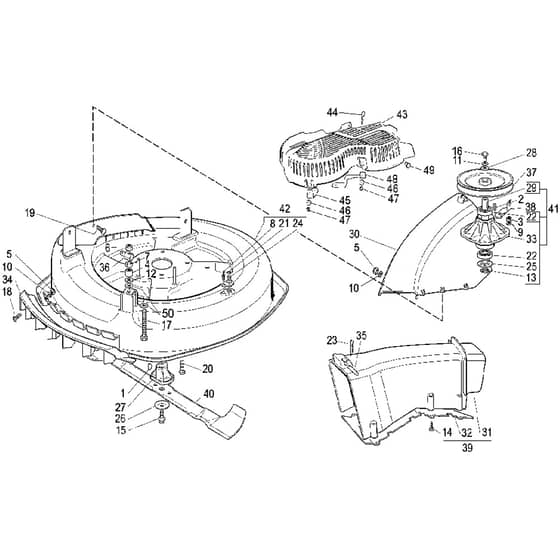

Honda HF1211K2-HE (1000001-109999) - Cutting Plate (2) Diagram

Honda HF1211K2-HE (1000001-109999) -  Cutting Plate (2) Diagram
Honda HF1211K2-HE (1000001-109999) -  Cutting Plate (2) Diagram

Description

Honda HF1211K2-HE (1000001-109999) Ride On Mower Parts Diagram

Ref. Img. Part No. Details
  1 Key
Key
HP80003-Y09-003
In stock
Key
£10.48 £8.73

  2 Key
Key
MO112139480/0
Available to backorder
Key
£1.69 £1.41

  3 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.69 £1.41

  4 Nut
Nut
MO112154250/0
Available to backorder
Nut
£4.78 £3.98

  5 Nut
Nut
HP80008-Y09-003
Available to backorder
Nut
£4.08 £3.40

  6 Nut
Nut
MO112156602/0
In stock
Nut
£1.40 £1.17

  7 Nut
Nut
MO112295200/0
In stock
Nut
£1.40 £1.17

  8 Rivet
Rivet
MO112500030/0
In stock
Rivet
£1.49 £1.24

  10 Washer
Washer
HP80034-Y09-003
Available to backorder
Washer
£1.00 £0.83

  11 Washer
Washer
HP80045-Y09-003
Available to backorder
Washer
£1.55 £1.29

  12 Washer
Washer
MO112585100/0
Available to backorder
Washer
£1.55 £1.29

  13 Circlip
Circlip
MO112609260/0
Available to backorder
Circlip
£1.82 £1.52

  14 Screw
Screw
MO112735402/0
Available to backorder
Screw
£1.55 £1.29

  15 Screw
Screw
MO112735696/0
In stock
Screw
£2.65 £2.21

  16 Screw
Screw
MO112793102/0
In stock
Screw
£1.55 £1.29

  17 Screw
Screw
MO112794970/0
Available to backorder
Screw
£3.38 £2.82

  18 Screw
Screw
MO112815200/0
Available to backorder
Screw
£1.55 £1.29

  19 Screw
Screw
MO112815210/0
Available to backorder
Screw
£1.55 £1.29

  20 Screw
Screw
MO112818700/0
Available to backorder
Screw
£1.55 £1.29

  21 O Ring
O Ring
MO119035000/0
Available to backorder
O Ring
£5.06 £4.22

  22 Bearing
Bearing
MO119216047/0
In stock
Bearing
£15.78 £13.15

  23 Spring Clip
Spring Clip
MO124487997/0
Available to backorder
Spring Clip
£1.55 £1.29

  24 Washing Cutting Deck Connection
Washing Cutting Deck Connection
MO125033060/0
In stock
Washing Cutting Deck Connection
£1.49 £1.24

  25 Washer
Washer
MO325160501/1
Available to backorder
Washer
£1.49 £1.24

  26 Washer
Washer
MO125160503/0
In stock
Washer
£3.50 £2.92

  27 Blade Boss
Blade Boss
MO125463200/0
In stock
Blade Boss
£9.08 £7.57

  28 Washer
Washer
MO125670007/0
In stock
Washer
£1.97 £1.64

  29 Shaft
Shaft
MO127023000/0
Available to backorder
Shaft
£32.51 £27.09

  30 Deck Inlet Chute
Deck Inlet Chute
MO327045000/1
Available to backorder
Deck Inlet Chute
£18.86 £15.72

  31 Discharge Chute
Discharge Chute
MO127107501/0
Available to backorder
Discharge Chute
£54.90 £45.75

  32 Deflector
Deflector
MO327140051/1
Available to backorder
Deflector
£12.82 £10.68

  34 Air Intake Grill
Air Intake Grill
MO127488000/0
Available to backorder
Air Intake Grill
£10.14 £8.45

  35 Pin
Pin
MO127510097/1
Available to backorder
Pin
£2.81 £2.34

  37 Pulley
Pulley
MO127604009/0
Available to backorder
Pulley
£57.14 £47.62

  39 Discharge Chute Assembly
Discharge Chute Assembly
MO384108051/0
Available to backorder
Discharge Chute Assembly
£68.99 £57.49

  40 Winged Mulching Blade
Winged Mulching Blade
MO184109503/0
Available to backorder
Winged Mulching Blade
£55.21 £46.01

  41 Blade Shaft Assembly
Blade Shaft Assembly
MO384207250/0
Available to backorder
Blade Shaft Assembly
£104.18 £86.82

  50 Washer
Washer
MO112521340/0
Available to backorder
Washer
£1.40 £1.17


Description

Honda HF1211K2-HE (1000001-109999) Ride On Mower Parts Diagram
