Description

Hayter Ranger 41 - Push Mower - 415A

Serial No: 415A001001 - 415A099999

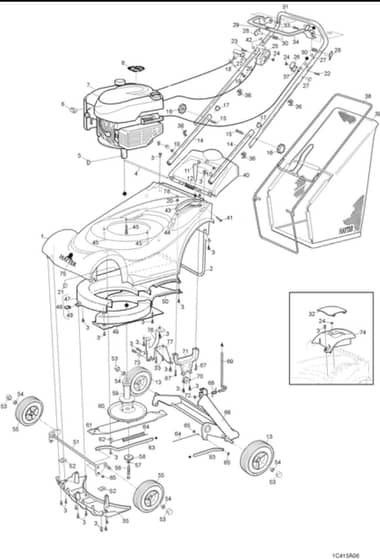

Mainframe Assembly - Parts Diagram

Ref. Img. Part No. Details
  1 Mainframe
Mainframe
HA410010V Out of stock
Mainframe
£212.04 £176.70

  3 Screw M6 x 16 Taptite Hex Hd
Screw M6 x 16 Taptite Hex Hd
HA09365 In stock
Screw M6 x 16 Taptite Hex Hd
£1.84 £1.53

  4 Deflector Rod
Deflector Rod
HA305103 Out of stock
Deflector Rod
£4.20 £3.50

  5 Key-Woodruff
Key-Woodruff
HA1662 In stock
Key-Woodruff
£1.63 £1.36

  6 Decal - Blade Of Grass
Decal - Blade Of Grass
HA410064 Out of stock
Decal - Blade Of Grass
£9.84 £8.20

  9 Cap-Nut
Cap-Nut
HAHY234051 Out of stock
Cap-Nut
£1.64 £1.37

  10 Nut-Hex. Ni
Nut-Hex. Ni
HA09441 Out of stock
Nut-Hex. Ni
£1.69 £1.41

  11 Knob-Hoc
Knob-Hoc
HA480134 In stock
Knob-Hoc
£2.34 £1.95

  12 Spring-Deflector
Spring-Deflector
HA410030 In stock
Spring-Deflector
£6.36 £5.30

  13 Wheel
Wheel
HA111-1479 Out of stock
Wheel
£21.53 £17.94

  14 Handlebar - Lower
Handlebar - Lower
HA410034W In stock
Handlebar - Lower
£7.31 £6.09

  15 Bolt-Handlebar
Bolt-Handlebar
HAHY226024 In stock
Bolt-Handlebar
£1.79 £1.49

  16 Knob-Handlebar
Knob-Handlebar
HA480088 In stock
Knob-Handlebar
£5.64 £4.70

  19 Washer-Plain
Washer-Plain
HA09472 Out of stock
Washer-Plain
£1.55 £1.29

  20 Nut-Nyloc
Nut-Nyloc
HA09544 Out of stock
Nut-Nyloc
£1.74 £1.45

  21 Fastner - Panel Edge
Fastner - Panel Edge
HA410082 Out of stock
Fastner - Panel Edge
£1.63 £1.36

  23 Setscrew
Setscrew
HA09780 In stock
Setscrew
£1.96 £1.63

  24 Nut-Nyloc
Nut-Nyloc
HA09438 In stock
Nut-Nyloc
£1.61 £1.34

  25 Control - Throttle
Control - Throttle
HA410035 In stock
Control - Throttle
£33.12 £27.60

  26 Cable Holder
Cable Holder
HA411035 In stock
Cable Holder
£2.21 £1.84

  27 Fastener-Drive
Fastener-Drive
HA341033 In stock
Fastener-Drive
£1.69 £1.41

  28 Pin-Pivot
Pin-Pivot
HA340182 Out of stock
Pin-Pivot
£1.70 £1.42

  31 Handlebar - Upper
Handlebar - Upper
HA305145W In stock
Handlebar - Upper
£63.12 £52.60

  32 Cover - Battery
Cover - Battery
HA410081 Out of stock
Cover - Battery
£10.32 £8.60

  33 Screw
Screw
HA09687 In stock
Screw
£1.69 £1.41

  34 Lever-Engine
Lever-Engine
HA111-9662 In stock
Lever-Engine
£18.86 £15.72

  35 Fins
Fins
HA410055 Out of stock
Fins
£9.72 £8.10

  36 Guide-Cable
Guide-Cable
HA410037 In stock
Guide-Cable
£1.63 £1.36

  37 Cable Engine Brake - Ad
Cable Engine Brake - Ad
HA410036 Out of stock
Cable Engine Brake - Ad
£13.44 £11.20

  38 Frame - Grassbag
Frame - Grassbag
HA410038W In stock
Frame - Grassbag
£37.24 £31.03

  39 Fabric - Grassbag
Fabric - Grassbag
HA410039 In stock
Fabric - Grassbag
£49.57 £41.31

  41 Bolt-Coach
Bolt-Coach
HA09379 Out of stock
Bolt-Coach
£1.69 £1.41

  43 Ratchet - Hoc
Ratchet - Hoc
HA415014 Out of stock
Ratchet - Hoc
£8.87 £7.39

  44 Decal-Hoc
Decal-Hoc
HA320006 In stock
Decal-Hoc
£1.81 £1.51

  47 Chute
Chute
HA410058 In stock
Chute
£51.89 £43.24

  48 Nut
Nut
HA410076 In stock
Nut
£2.03 £1.69

  49 Cover - Underdeck
Cover - Underdeck
HA410060 In stock
Cover - Underdeck
£23.44 £19.53

  50 Throwplate
Throwplate
HA410059 In stock
Throwplate
£11.44 £9.53

  51 Axle - Front W/A
Axle - Front W/A
HA410051 Out of stock
Axle - Front W/A
£61.63 £51.36

  52 Bearing-Axle. Front
Bearing-Axle. Front
HA410069 In stock
Bearing-Axle. Front
£1.82 £1.52

  53 Hub Cap
Hub Cap
HA219143 Out of stock
Hub Cap
£7.32 £6.10

  54 Nut Unf 1/2
Nut Unf 1/2
HA4486 Out of stock
Nut Unf 1/2" Nyloc Ext Thin5/16"
£1.76 £1.47

  55 Wheel-Ribbed
Wheel-Ribbed
HA111-1250 In stock
Wheel-Ribbed
£32.40 £27.00

  56 Bolt-Unf
Bolt-Unf
HA09788 In stock
Bolt-Unf
£1.68 £1.40

  57 Washer-Spring
Washer-Spring
HA09273 In stock
Washer-Spring
£1.81 £1.51

  58 Drag Plate
Drag Plate
HA4014 Out of stock
Drag Plate
£12.24 £10.20

  59 Carrier - Blade Boss
Carrier - Blade Boss
HA410078 In stock
Carrier - Blade Boss
£44.29 £36.91

  60 Disc-Friction
Disc-Friction
HA410057W In stock
Disc-Friction
£28.68 £23.90

  61 Cutterbar 16
Cutterbar 16
HAHY201026 In stock
Cutterbar 16"
£31.28 £26.07

  63 Rod - Connecting
Rod - Connecting
HA111-1196 Out of stock
Rod - Connecting
£49.06 £40.88

  64 Spring-Counter Balance
Spring-Counter Balance
HA410050 In stock
Spring-Counter Balance
£7.68 £6.40

  65 Washer-Starlock
Washer-Starlock
HA0201086 In stock
Washer-Starlock
£1.81 £1.51

  67 Screw - Taptite M6 x 35
Screw - Taptite M6 x 35
HA09786 In stock
Screw - Taptite M6 x 35
£2.14 £1.78

  68 Spring-Torsion. Hoc
Spring-Torsion. Hoc
HA480132 Out of stock
Spring-Torsion. Hoc
£1.37 £1.14

  69 Lever - Hoc
Lever - Hoc
HA480128 Out of stock
Lever - Hoc
£8.56 £7.13

  70 Housing-Pivot Bearing. Lh
Housing-Pivot Bearing. Lh
HA410048 In stock
Housing-Pivot Bearing. Lh
£8.88 £7.40

  71 Bracket - Pivot Lh
Bracket - Pivot Lh
HAHY410002 In stock
Bracket - Pivot Lh
£31.62 £26.35

  72 Grip-Fix
Grip-Fix
HA04020 In stock
Grip-Fix
£1.74 £1.45

  73 Plate-Securing
Plate-Securing
HA219037 Out of stock
Plate-Securing
£1.85 £1.54

  74 Box - Battery
Box - Battery
HA410080 Out of stock
Box - Battery
£12.71 £10.59

  75 Decal - Hayter
Decal - Hayter
HA410087 In stock
Decal - Hayter
£5.86 £4.88

  78 Cap-Plastic
Cap-Plastic
HA343025 Out of stock
Cap-Plastic
£1.72 £1.43


Description

Hayter Ranger 41 - Push Mower - 415A

Serial No: 415A001001 - 415A099999

Mainframe Assembly - Parts Diagram
