Description

Hayter Motif 53 Autodrive Mower - 435H

Serial No: 435H313000001 - 435H313999999

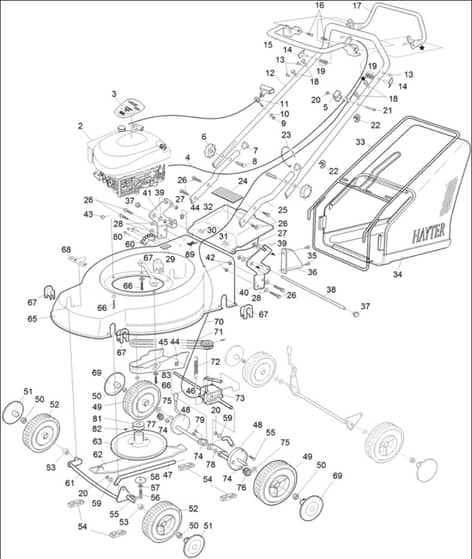

Main Assembly 435H Motif 53 Ad - Parts Diagram

Ref. Img. Part No. Details
  3 Decal Engine Motif 53
Decal Engine Motif 53
HA111-6692 Out of stock
Decal Engine Motif 53
£192.00 £160.00

  4 Cable Engine Brake
Cable Engine Brake
HA111-3343 Out of stock
Cable Engine Brake
£13.01 £10.84

  5 Cable Holder
Cable Holder
HA411035 In stock
Cable Holder
£2.21 £1.84

  6 Knob-Handlebar
Knob-Handlebar
HA480088 In stock
Knob-Handlebar
£5.64 £4.70

  8 Bolt-Handlebar
Bolt-Handlebar
HAHY226024 In stock
Bolt-Handlebar
£1.79 £1.49

  9 Nut-Nyloc
Nut-Nyloc
HA09544 Out of stock
Nut-Nyloc
£1.56 £1.30

  10 Washer-Plain
Washer-Plain
HA09472 Out of stock
Washer-Plain
£1.55 £1.29

  12 Handlebar - Upper
Handlebar - Upper
HA305145W In stock
Handlebar - Upper
£63.12 £52.60

  13 Fastener-Drive
Fastener-Drive
HA341033 In stock
Fastener-Drive
£1.69 £1.41

  14 Pin-Pivot
Pin-Pivot
HA340182 Out of stock
Pin-Pivot
£1.70 £1.42

  15 Lever-Engine
Lever-Engine
HA111-9662 In stock
Lever-Engine
£18.86 £15.72

  16 Screw
Screw
HA09687 In stock
Screw
£1.69 £1.41

  17 Lever-Clutch
Lever-Clutch
HA111-1921-03 Out of stock
Lever-Clutch
£45.06 £37.55

  20 Nut-Nyloc
Nut-Nyloc
HA09438 In stock
Nut-Nyloc
£1.61 £1.34

  21 Screw-HH
Screw-HH
HAZBH1F040U Out of stock
Screw-HH
£2.02 £1.68

  22 Guide-Cable
Guide-Cable
HA410037 In stock
Guide-Cable
£1.63 £1.36

  23 Tie-Cable
Tie-Cable
HAHY3966 Out of stock
Tie-Cable
£1.63 £1.36

  24 Decal-Safety
Decal-Safety
HA111-0083 Out of stock
Decal-Safety
£2.41 £2.01

  25 Handlebar - Lower
Handlebar - Lower
HA432001W Out of stock
Handlebar - Lower
£11.63 £9.69

  26 Screw-HH
Screw-HH
HA09368 Out of stock
Screw-HH
£1.72 £1.43

  27 Nut-Hex. Ni
Nut-Hex. Ni
HA09441 Out of stock
Nut-Hex. Ni
£1.69 £1.41

  28 Washer
Washer
HA09475 Out of stock
Washer
£1.72 £1.43

  29 Decal-Hoc
Decal-Hoc
HA320006 In stock
Decal-Hoc
£1.69 £1.41

  30 Spring - Rear Deflector Rh
Spring - Rear Deflector Rh
HA111-7655 Out of stock
Spring - Rear Deflector Rh
£2.70 £2.25

  31 Spring - Rear Deflector Lh
Spring - Rear Deflector Lh
HA111-7656 Out of stock
Spring - Rear Deflector Lh
£2.84 £2.37

  32 Deflector - Rear
Deflector - Rear
HA111-7653 Out of stock
Deflector - Rear
£22.74 £18.95

  33 Frame - Grassbag
Frame - Grassbag
HA433010W Out of stock
Frame - Grassbag
£29.83 £24.86

  34 Fabric - Grassbag
Fabric - Grassbag
HA433003 Out of stock
Fabric - Grassbag
£56.46 £47.05

  36 Plate - Discharge
Plate - Discharge
HA432021W Out of stock
Plate - Discharge
£10.93 £9.11

  37 End Cap - M8 Starlux
End Cap - M8 Starlux
HA111-7657 Out of stock
End Cap - M8 Starlux
£1.50 £1.25

  38 Pin - Deflector
Pin - Deflector
HA433007 Out of stock
Pin - Deflector
£4.58 £3.82

  39 Washer-Plain
Washer-Plain
HA09270 Out of stock
Washer-Plain
£1.69 £1.41

  40 Bracket - Handlebar Lh
Bracket - Handlebar Lh
HA435017W Out of stock
Bracket - Handlebar Lh
£20.96 £17.47

  41 Bracket - Handlebar Rh
Bracket - Handlebar Rh
HA435018W Out of stock
Bracket - Handlebar Rh
£20.96 £17.47

  42 Nut-Rivet
Nut-Rivet
HA111-7683 Out of stock
Nut-Rivet
£1.52 £1.27

  43 Key-Woodruff
Key-Woodruff
HA1662 In stock
Key-Woodruff
£1.63 £1.36

  44 Clip - Belt Cover
Clip - Belt Cover
HA111-7654 Out of stock
Clip - Belt Cover
£1.50 £1.25

  45 Cover - Belt
Cover - Belt
HA111-7670 In stock
Cover - Belt
£14.53 £12.11

  46 Knob - Hoc
Knob - Hoc
HA111-7682 Out of stock
Knob - Hoc
£3.49 £2.91

  47 Connecting Rod 53
Connecting Rod 53
HA435014W Out of stock
Connecting Rod 53
£23.29 £19.41

  48 Axle - Rear 53 Rh
Axle - Rear 53 Rh
HA435011W Out of stock
Axle - Rear 53 Rh
£41.02 £34.18

  48 Axle - Rear 48 Lh
Axle - Rear 48 Lh
HA434015W Out of stock
Axle - Rear 48 Lh
£45.17 £37.64

  49 Wheel - Rear 200mm
Wheel - Rear 200mm
HA111-7663 In stock
Wheel - Rear 200mm
£23.65 £19.71

  50 Nut - M12 Nyloc
Nut - M12 Nyloc
HA111-7664 Out of stock
Nut - M12 Nyloc
£3.61 £3.01

  51 Trim - Front Wheel 180mm
Trim - Front Wheel 180mm
HA111-7665 Out of stock
Trim - Front Wheel 180mm
£7.19 £5.99

  52 Wheel - Front 180mm
Wheel - Front 180mm
HA111-7661 Out of stock
Wheel - Front 180mm
£15.88 £13.23

  53 Spacer Axle
Spacer Axle
HA111-7659 Out of stock
Spacer Axle
£1.50 £1.25

  54 Retainer - Axle
Retainer - Axle
HA111-7681 In stock
Retainer - Axle
£1.75 £1.46

  55 Screw - Shoulder M6 x 6
Screw - Shoulder M6 x 6
HA111-7678 Out of stock
Screw - Shoulder M6 x 6
£1.45 £1.21

  56 Bolt-HH
Bolt-HH
HA09118 Out of stock
Bolt-HH
£1.85 £1.54

  57 Washer-Spring
Washer-Spring
HA09273 In stock
Washer-Spring
£1.81 £1.51

  58 Spacer-Distance. Cutterbar
Spacer-Distance. Cutterbar
HAHY4014 In stock
Spacer-Distance. Cutterbar
£12.24 £10.20

  59 Washer
Washer
HA111-7679 In stock
Washer
£0.37 £0.31

  61 Axle - Front
Axle - Front
HA435013W Out of stock
Axle - Front
£37.43 £31.19

  62 Cutterbar 21
Cutterbar 21
HA435005 Out of stock
Cutterbar 21"
£30.43 £25.36

  63 Friction Disc
Friction Disc
HA397042W Out of stock
Friction Disc
£58.07 £48.39

  67 Axle Support
Axle Support
HA111-7680 In stock
Axle Support
£2.82 £2.35

  68 Decal
Decal
HA410087 In stock
Decal
£5.86 £4.88

  69 Trim - Rear Wheel 200mm
Trim - Rear Wheel 200mm
HA111-7666 Out of stock
Trim - Rear Wheel 200mm
£7.19 £5.99

  70 Clutch Cable
Clutch Cable
HA111-3363 In stock
Clutch Cable
£27.98 £23.32

  71 Belt Drive
Belt Drive
HA111-7668 Out of stock
Belt Drive
£12.38 £10.32

  72 Spring - Tension Gearbox
Spring - Tension Gearbox
HA111-7673 Out of stock
Spring - Tension Gearbox
£3.18 £2.65

  73 Gearbox 53
Gearbox 53
HA111-7672 Out of stock
Gearbox 53
£99.24 £82.70

  74 Bish - Flanged
Bish - Flanged
HA111-7674 Out of stock
Bish - Flanged
£3.72 £3.10

  76 Gear Drive Assembly Lh
Gear Drive Assembly Lh
HA111-7676 Out of stock
Gear Drive Assembly Lh
£35.87 £29.89

  77 Gear Drive Assembly Rh
Gear Drive Assembly Rh
HA111-7677 Out of stock
Gear Drive Assembly Rh
£34.16 £28.47

  78 Washer 13mm Dia
Washer 13mm Dia
HA111-7660 Out of stock
Washer 13mm Dia
£1.50 £1.25

  79 Screw-Taptite
Screw-Taptite
HA09546 Out of stock
Screw-Taptite
£1.72 £1.43

  80 Rivet-Pop
Rivet-Pop
HAMU710259 Out of stock
Rivet-Pop
£3.08 £2.57

  81 Pulley Drive
Pulley Drive
HA434001 Out of stock
Pulley Drive
£27.60 £23.00

  82 Grubscrew
Grubscrew
HA09619 Out of stock
Grubscrew
£1.72 £1.43

  83 Washer 10.5mm Dis
Washer 10.5mm Dis
HA111-7658 Out of stock
Washer 10.5mm Dis
£1.45 £1.21

  88 Plate Engine
Plate Engine
HA111-4074 Out of stock
Plate Engine
£17.72 £14.77

  89 Decal Made In Britain
Decal Made In Britain
HA111-7722 Out of stock
Decal Made In Britain
£1.52 £1.27


Description

Hayter Motif 53 Autodrive Mower - 435H

Serial No: 435H313000001 - 435H313999999

Main Assembly 435H Motif 53 Ad - Parts Diagram
