Description

Hayter Harrier 56 Autodrive Electric Start Mower - 561H

Serial No: 561H313000001 - 561H313999999

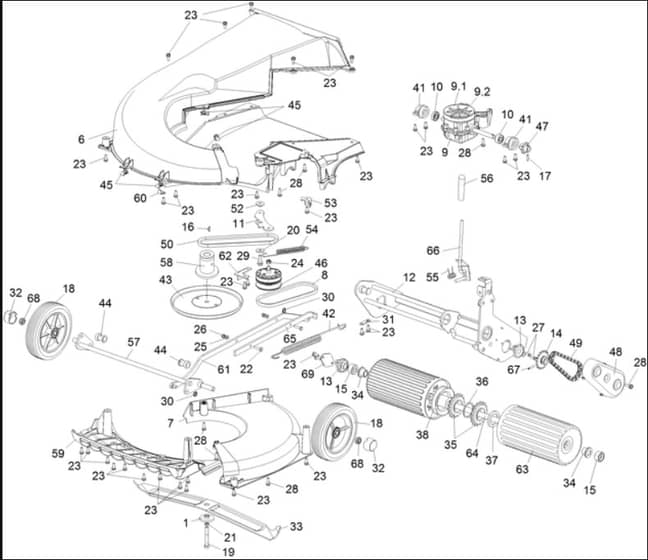

Harrier 56 - Autodrive - Parts Diagram

Ref. Img. Part No. Details
  1 Spacer-Distance. Cutterbar
Spacer-Distance. Cutterbar
HAHY4014
In stock
Spacer-Distance. Cutterbar
£11.82 £9.85

  6 Underdeck Fixed
Underdeck Fixed
HA111-1164
In stock
Underdeck Fixed
£74.52 £62.10

  7 Underdeck Removable
Underdeck Removable
HA111-1163
In stock
Underdeck Removable
£20.66 £17.22

  8 V Belt Z502
V Belt Z502
HA111-1254
In stock
V Belt Z502
£10.74 £8.95

  9 Gearbox
Gearbox
HA111-7934
Available to backorder
Gearbox
£135.48 £112.90

  9 Pulley (9.1)
Pulley (9.1)
HA111-1941
Available to backorder
Pulley (9.1)
£9.96 £8.30

  9 Pin (9.2)
Pin (9.2)
HA411023
Available to backorder
Pin (9.2)
£1.60 £1.33

  10 Bearing
Bearing
HA111-1276
In stock
Bearing
£6.26 £5.22

  11 Speed Lever
Speed Lever
HA111-1398
Available to backorder
Speed Lever
£11.78 £9.82

  12 Frame-Roller. Rear
Frame-Roller. Rear
HA111-1485-03
Available to backorder
Frame-Roller. Rear
£186.84 £155.70

  13 Bearing-Roller
Bearing-Roller
HA111-1492
In stock
Bearing-Roller
£25.56 £21.30

  14 Sprocket-18T
Sprocket-18T
HA111-1552
In stock
Sprocket-18T
£24.32 £20.27

  15 Cover-Dust. Bushing
Cover-Dust. Bushing
HA111-1860
Available to backorder
Cover-Dust. Bushing
£7.84 £6.53

  16 Key-Woodruff
Key-Woodruff
HA1662
In stock
Key-Woodruff
£1.50 £1.25

  17 Pin-Roll
Pin-Roll
HA03997
In stock
Pin-Roll
£1.66 £1.38

  18 Wheel-Ribbed
Wheel-Ribbed
HA111-1250
In stock
Wheel-Ribbed
£33.18 £27.65

  19 Bolt-Unf
Bolt-Unf
HA09122
Available to backorder
Bolt-Unf
£1.66 £1.38

  20 Washer-Plain
Washer-Plain
HA09270
In stock
Washer-Plain
£1.68 £1.40

  21 Washer-Spring
Washer-Spring
HA09273
In stock
Washer-Spring
£1.66 £1.38

  22 Screw-HH
Screw-HH
HA09364
Available to backorder
Screw-HH
£1.60 £1.33

  23 Screw M6 x 16 Taptite Hex Hd
Screw M6 x 16 Taptite Hex Hd
HA09365
In stock
Screw M6 x 16 Taptite Hex Hd
£1.68 £1.40

  24 Nut-Hex. Ni
Nut-Hex. Ni
HA09441
Available to backorder
Nut-Hex. Ni
£1.56 £1.30

  25 Washer-Plain
Washer-Plain
HA09472
Available to backorder
Washer-Plain
£1.50 £1.25

  26 Nut-Nyloc
Nut-Nyloc
HA09544
Available to backorder
Nut-Nyloc
£1.60 £1.33

  27 Screw-Taptite
Screw-Taptite
HA09545
In stock
Screw-Taptite
£1.66 £1.38

  28 Screw-Taptite
Screw-Taptite
HA09575
In stock
Screw-Taptite
£1.66 £1.38

  29 Screw-Taptite
Screw-Taptite
HA09787
Available to backorder
Screw-Taptite
£1.56 £1.30

  30 Washer-Starlock
Washer-Starlock
HA0201086
In stock
Washer-Starlock
£1.66 £1.38

  31 Plate-Securing
Plate-Securing
HA219037
Available to backorder
Plate-Securing
£1.70 £1.42

  32 Cap-Hub
Cap-Hub
HA111-1251
Available to backorder
Cap-Hub
£1.86 £1.55

  33 Cutterbar
Cutterbar
HA340015
Available to backorder
Cutterbar
£45.14 £37.62

  34 Bushing-Roller. Oilite
Bushing-Roller. Oilite
HA340129
In stock
Bushing-Roller. Oilite
£9.90 £8.25

  35 Freewheel-Roller
Freewheel-Roller
HA340150
In stock
Freewheel-Roller
£14.40 £12.00

  36 Spacer-Steel
Spacer-Steel
HA340157
In stock
Spacer-Steel
£2.14 £1.78

  37 Locknut
Locknut
HA340163
Available to backorder
Locknut
£26.22 £21.85

  38 Shroud-Freewheel
Shroud-Freewheel
HA340168
In stock
Shroud-Freewheel
£11.86 £9.88

  41 Housing-Pivot Bearing. Lh
Housing-Pivot Bearing. Lh
HA410048
In stock
Housing-Pivot Bearing. Lh
£8.54 £7.12

  42 Spring-Counter Balance
Spring-Counter Balance
HA410050
In stock
Spring-Counter Balance
£7.38 £6.15

  43 Disc-Friction
Disc-Friction
HA410057W
In stock
Disc-Friction
£27.78 £23.15

  44 Bearing-Axle. Front
Bearing-Axle. Front
HA410069
In stock
Bearing-Axle. Front
£1.68 £1.40

  45 Nut
Nut
HA410076
Available to backorder
Nut
£1.86 £1.55

  46 Pulley Variator Asm
Pulley Variator Asm
HA411001
In stock
Pulley Variator Asm
£61.76 £51.47

  47 Sprocket-Gearbox
Sprocket-Gearbox
HA411011
In stock
Sprocket-Gearbox
£13.20 £11.00

  48 Cover-Drive
Cover-Drive
HA411013
In stock
Cover-Drive
£4.56 £3.80

  49 Chain-40 Pitches (3/8 Inch Link)
Chain-40 Pitches (3/8 Inch Link)
HA411016
In stock
Chain-40 Pitches (3/8 Inch Link)
£11.88 £9.90

  50 Belt-Variator (520)
Belt-Variator (520)
HA411024
In stock
Belt-Variator (520)
£12.18 £10.15

  52 Bushing-Pivot
Bushing-Pivot
HA411031
In stock
Bushing-Pivot
£8.64 £7.20

  53 Bracket Cable
Bracket Cable
HAHY412003
Available to backorder
Bracket Cable
£4.70 £3.92

  54 Spring-Variator
Spring-Variator
HAHY412004
In stock
Spring-Variator
£5.86 £4.88

  55 Spring-Torsion. Hoc
Spring-Torsion. Hoc
HA480132
In stock
Spring-Torsion. Hoc
£1.14 £0.95

  56 Knob-Hoc
Knob-Hoc
HA480134
In stock
Knob-Hoc
£2.14 £1.78

  57 Axle-Front
Axle-Front
HA560008
Available to backorder
Axle-Front
£64.86 £54.05

  58 Carrier Blade Boss
Carrier Blade Boss
HA560012
Available to backorder
Carrier Blade Boss
£91.14 £75.95

  59 Fins-Front
Fins-Front
HA560014
In stock
Fins-Front
£16.08 £13.40

  60 Clamp
Clamp
HA560027
Available to backorder
Clamp
£4.44 £3.70

  61 Rod-Connecting
Rod-Connecting
HA560028
Available to backorder
Rod-Connecting
£25.54 £21.28

  62 Bracket
Bracket
HA560029
Available to backorder
Bracket
£5.38 £4.48

  63 Roller-Rear
Roller-Rear
HA560031W
Available to backorder
Roller-Rear
£88.00 £73.33

  64 Shaft-Roller
Shaft-Roller
HA111-1717
In stock
Shaft-Roller
£66.14 £55.12

  65 Bar Spring Tension
Bar Spring Tension
HA560037
Available to backorder
Bar Spring Tension
£11.28 £9.40

  66 Lever-Hoc
Lever-Hoc
HA560046
Available to backorder
Lever-Hoc
£15.76 £13.13

  67 Pin-Spring. Selloc
Pin-Spring. Selloc
HAHY03354
In stock
Pin-Spring. Selloc
£1.62 £1.35

  68 Nut-Unf
Nut-Unf
HAHY4486
In stock
Nut-Unf
£1.62 £1.35

  69 Plate-Cover. Dust
Plate-Cover. Dust
HA111-1861
Available to backorder
Plate-Cover. Dust
£2.96 £2.47


Description

Hayter Harrier 56 Autodrive Electric Start Mower - 561H

Serial No: 561H313000001 - 561H313999999

Harrier 56 - Autodrive - Parts Diagram
