Description

Hayter Harrier 48 Autodrive Blade Brake Clutch Mower - 485V

Serial No: 485V001001 - 485V099999

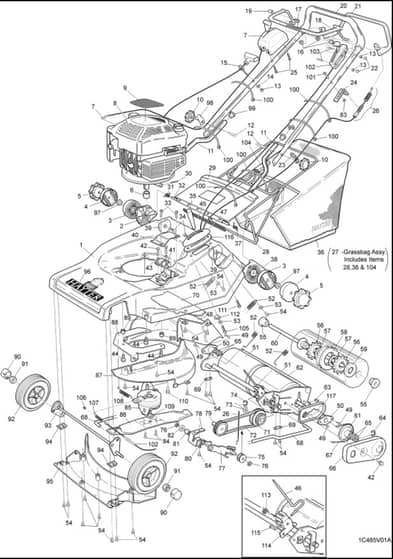

Parts Assembly - Parts Diagram

Ref. Img. Part No. Details
  3 Clamp - Boss Inner HA480084W
Clamp - Boss Inner
Out of stock
£11.05 £9.21

  4 Clamp - Boss Outer HA480085W
Clamp - Boss Outer
Out of stock
£8.35 £6.96

  5 Handwheel - Assy HA480054
Handwheel - Assy
In stock
£7.37 £6.14

  6 Spacer BBC HA485006
Spacer BBC
Out of stock
£16.43 £13.69

  7 Throttle Control & Opc Cable HA485026
Throttle Control & Opc Cable
Out of stock
£74.90 £62.42

  10 Knob-Handlebar HA480088
Knob-Handlebar
In stock
£5.64 £4.70

  11 Handlebar - Lower HA480168W
Handlebar - Lower
Out of stock
£17.80 £14.83

  12 Bolt-Handlebar HAHY226024
Bolt-Handlebar
In stock
£1.79 £1.49

  13 Nut-Nyloc HA09544
Nut-Nyloc
Out of stock
£1.74 £1.45

  14 Washer-Plain HA09472
Washer-Plain
Out of stock
£1.55 £1.29

  15 Guide Rope HA305093
Guide Rope
Out of stock
£1.74 £1.45

  16 Clutch Lever HA226034
Clutch Lever
Out of stock
£2.20 £1.83

  17 Decal Operation HA343019
Decal Operation
Out of stock
£3.17 £2.64

  20 Handlebar Upper HA341029
Handlebar Upper
Out of stock
£88.80 £74.00

  21 Lever Clutch HA219090
Lever Clutch
Out of stock
£44.95 £37.46

  22 Cap-Plastic HA343025
Cap-Plastic
Out of stock
£1.72 £1.43

  23 Cable Guide Spring HA480123
Cable Guide Spring
Out of stock
£2.68 £2.23

  26 Cable - Clutch HA480094
Cable - Clutch
In stock
£22.16 £18.47

  27 Grassbag - Assy HA486021
Grassbag - Assy
Out of stock
£121.56 £101.30

  28 Frame - Grassbag HA486018W
Frame - Grassbag
Out of stock
£44.39 £36.99

  29 Deflector - Rear HA480140
Deflector - Rear
In stock
£22.20 £18.50

  30 Pin-Roll HA03997
Pin-Roll
In stock
£1.69 £1.41

  31 Spring - Deflector Rh HA480131
Spring - Deflector Rh
Out of stock
£4.46 £3.72

  32 Rod - Deflector HA480062
Rod - Deflector
Out of stock
£44.66 £37.22

  34 Bolt HA09549
Bolt
Out of stock
£1.72 £1.43

  35 Knob-Hoc HA480134
Knob-Hoc
In stock
£2.34 £1.95

  36 Grassbag - Fabric HA486019
Grassbag - Fabric
In stock
£59.65 £49.71

  37 Spring - Deflector Lh HA480130
Spring - Deflector Lh
Out of stock
£5.11 £4.26

  38 Plate - Location Lh HA480082V
Plate - Location Lh
Out of stock
£7.51 £6.26

  40 Cover - Apto HA480014
Cover - Apto
Out of stock
£3.83 £3.19

  41 Bearing - Apto HA480050
Bearing - Apto
Out of stock
£11.64 £9.70

  42 Screw-Taptite HA09575
Screw-Taptite
In stock
£1.69 £1.41

  43 Bushing HA340154
Bushing
Out of stock
£5.95 £4.96

  46 Lever - Hoc HA480128
Lever - Hoc
Out of stock
£8.56 £7.13

  49 Screw-Taptite HA09545
Screw-Taptite
In stock
£1.81 £1.51

  50 Housing-Bearing. Roller HA219102
Housing-Bearing. Roller
In stock
£13.30 £11.08

  51 Roller - Rear W/A HA480151W
Roller - Rear W/A
Out of stock
£77.52 £64.60

  52 Spring Tension - Rear Axle HA480133
Spring Tension - Rear Axle
Out of stock
£3.89 £3.24

  53 Washer HA09262
Washer
Out of stock
£1.72 £1.43

  54 Screw M6 x 16 Taptite Hex Hd HA09365
Screw M6 x 16 Taptite Hex Hd
In stock
£1.84 £1.53

  55 Bushing-Roller. Oilite HA340129
Bushing-Roller. Oilite
In stock
£10.24 £8.53

  56 Freewheel-Roller HA340150
Freewheel-Roller
In stock
£14.89 £12.41

  57 Spacer Nylon HA340157
Spacer Nylon
In stock
£2.34 £1.95

  58 Shroud-Freewheel HA340168
Shroud-Freewheel
In stock
£12.26 £10.22

  59 Locknut HA340163
Locknut
In stock
£27.12 £22.60

  62 Frame - Rear Roller W/A HA480159W
Frame - Rear Roller W/A
Out of stock
£276.60 £230.50

  64 1/4-20 x 5/8 Hex Hd. Cap Screw HA1428
1/4-20 x 5/8 Hex Hd. Cap Screw
Out of stock
£1.63 £1.36

  65 Washer HA480097
Washer
In stock
£1.82 £1.52

  66 Cover - Transmission HA480043
Cover - Transmission
In stock
£24.72 £20.60

  67 Chain HA486037
Chain
In stock
£12.52 £10.43

  69 Plate-Securing HA219037
Plate-Securing
Out of stock
£1.69 £1.41

  70 Filler Throwplate HA480017W
Filler Throwplate
Out of stock
£23.09 £19.24

  71 Pulley - Sprocket Fixed Speed HA480171
Pulley - Sprocket Fixed Speed
Out of stock
£78.36 £65.30

  72 Belt - V Apto HA480063
Belt - V Apto
Out of stock
£19.43 £16.19

  73 Washer HA02575
Washer
Out of stock
£1.72 £1.43

  74 Circlip HA03096
Circlip
In stock
£1.73 £1.44

  75 Pulley - Jockey HA219156
Pulley - Jockey
In stock
£1.87 £1.56

  76 Washer-Starlock HA0201086
Washer-Starlock
In stock
£1.81 £1.51

  79 Pulley - Drive Apto HA480038
Pulley - Drive Apto
Out of stock
£93.72 £78.10

  80 Spring - Torsion Idler HA480066
Spring - Torsion Idler
Out of stock
£9.76 £8.13

  81 Bush HAHY4452
Bush
In stock
£3.41 £2.84

  82 Washer-Plain HA09280
Washer-Plain
Out of stock
£1.63 £1.36

  83 Nut-Insert. Ni HA09657
Nut-Insert. Ni
Out of stock
£1.72 £1.43

  84 Screw - Soc. Hd. Button HA09747
Screw - Soc. Hd. Button
In stock
£5.64 £4.70

  85 Blade Brake Clutch HA485007
Blade Brake Clutch
Out of stock
£230.76 £192.30

  90 Hub Cap HA219143
Hub Cap
Out of stock
£7.32 £6.10

  91 Nut Unf 1/2 HA4486
Nut Unf 1/2" Nyloc Ext Thin5/16"
Out of stock
£1.76 £1.47

  92 Wheel-Ribbed HA111-1250
Wheel-Ribbed
In stock
£32.40 £27.00

  93 Axle - Front W/A HA219031
Axle - Front W/A
Out of stock
£56.03 £46.69

  94 Moulding - Front Axle Bearing HA219036
Moulding - Front Axle Bearing
Out of stock
£6.13 £5.11

  95 Fin - Front Insert HA480013
Fin - Front Insert
In stock
£17.32 £14.43

  96 Decal HA410087
Decal
In stock
£5.86 £4.88

  97 Nut - M8 Shouldered HA480086
Nut - M8 Shouldered
Out of stock
£8.52 £7.10

  99 Plug HA300160
Plug
In stock
£1.69 £1.41

  100 Spring - Clip HA3966
Spring - Clip
Out of stock
£1.18 £0.98

  101 Screw HA09704
Screw
Out of stock
£1.72 £1.43

  102 Control - BBC Assy HA485028
Control - BBC Assy
Out of stock
£72.24 £60.20

  105 Screw HA09687
Screw
In stock
£1.69 £1.41

  106 Nipple Split HA510118
Nipple Split
In stock
£18.43 £15.36

  107 Clutch Cable HA510117
Clutch Cable
Out of stock
£2.71 £2.26

  108 Spring Blade Brake Tension HA343011
Spring Blade Brake Tension
Out of stock
£10.03 £8.36

  109 Centre Bolt BBC HA343029
Centre Bolt BBC
Out of stock
£6.80 £5.67

  110 Screw - Soc Hd Shld M12 x M10 x 30 HAZIS8L030S
Screw - Soc Hd Shld M12 x M10 x 30
Out of stock
£12.71 £10.59

  111 Screw HA09634
Screw
In stock
£1.61 £1.34

  113 Spring-Torsion. Hoc HA480132
Spring-Torsion. Hoc
In stock
£1.37 £1.14

  114 Bracket Hoc HA480157W
Bracket Hoc
Out of stock
£38.96 £32.47

  115 Rivet HA09336
Rivet
Out of stock
£1.55 £1.29

  116 Ratchet HA480156
Ratchet
Out of stock
£22.44 £18.70

  117 Guard Transmission HA480164
Guard Transmission
Out of stock
£6.41 £5.34


Description

Hayter Harrier 48 Autodrive Blade Brake Clutch Mower - 485V

Serial No: 485V001001 - 485V099999

Parts Assembly - Parts Diagram
