Hayter Harrier 48 AD - 490F (490F290000001 - 490F290999999) - Upper Mainframe

Hayter Harrier 48 AD - 490F (490F290000001 - 490F290999999) - Upper Mainframe
Hayter Harrier 48 AD - 490F (490F290000001 - 490F290999999) - Upper Mainframe

Description

Hayter Harrier 48 Autodrive Mower - 490F

Serial No: 490F290000001 - 490F290999999

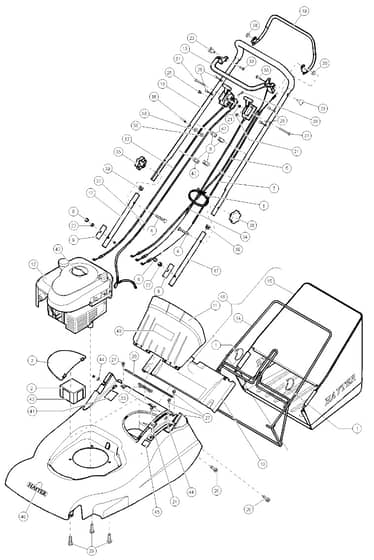

Upper Mainframe - Parts Diagram

Ref. Img. Part No. Details
  1 Nut-Nyloc
Nut-Nyloc
HA09544 Out of stock
Nut-Nyloc
£1.74 £1.45

  3 Battery Cover
Battery Cover
HA111-0595 In stock
Battery Cover
£11.58 £9.65

  4 Bolt-Handlebar
Bolt-Handlebar
HAHY226024 In stock
Bolt-Handlebar
£1.79 £1.49

  5 Cable Engine Brake
Cable Engine Brake
HA111-0998 In stock
Cable Engine Brake
£19.27 £16.06

  6 Guide-Cable
Guide-Cable
HA410037 In stock
Guide-Cable
£1.63 £1.36

  7 Clutch Cable
Clutch Cable
HA111-1548 In stock
Clutch Cable
£31.20 £26.00

  8 Cap-Nut
Cap-Nut
HAHY234051 In stock
Cap-Nut
£1.55 £1.29

  9 Plate-Clamp. Handlebar
Plate-Clamp. Handlebar
HA340028 In stock
Plate-Clamp. Handlebar
£6.59 £5.49

  10 Decal-Safety
Decal-Safety
HA111-0083 Out of stock
Decal-Safety
£2.58 £2.15

  11 Deflector-Rear
Deflector-Rear
HA111-1714 In stock
Deflector-Rear
£31.68 £26.40

  12 Engine-B+S Quantum xts 50
Engine-B+S Quantum xts 50
HA111-0999 Out of stock
Engine-B+S Quantum xts 50
£273.12 £227.60

  13 Lever-Engine
Lever-Engine
HA111-9662 In stock
Lever-Engine
£18.86 £15.72

  14 Frame-Grassbag
Frame-Grassbag
HA111-1497-03 Out of stock
Frame-Grassbag
£59.04 £49.20

  15 Grassbag
Grassbag
HA111-5339 In stock
Grassbag
£68.88 £57.40

  16 Guide Rope
Guide Rope
HA305093 Out of stock
Guide Rope
£1.74 £1.45

  17 Handlebar Lower
Handlebar Lower
HA111-1913-03 Out of stock
Handlebar Lower
£10.78 £8.98

  18 Handlebar-Upper
Handlebar-Upper
HA111-0519 Out of stock
Handlebar-Upper
£101.28 £84.40

  19 Lever-Clutch
Lever-Clutch
HA111-1921-03 In stock
Lever-Clutch
£45.06 £37.55

  20 Bolt-Coach
Bolt-Coach
HA09379 Out of stock
Bolt-Coach
£1.69 £1.41

  21 Nut-Nyloc
Nut-Nyloc
HA09438 In stock
Nut-Nyloc
£1.61 £1.34

  22 Nut-Hex. Ni
Nut-Hex. Ni
HA09441 Out of stock
Nut-Hex. Ni
£1.69 £1.41

  23 Pin-Pivot
Pin-Pivot
HA340182 Out of stock
Pin-Pivot
£1.70 £1.42

  24 Ratchet Plate Hoc
Ratchet Plate Hoc
HA111-0201 Out of stock
Ratchet Plate Hoc
£6.95 £5.79

  25 Fastener-Drive
Fastener-Drive
HA341033 In stock
Fastener-Drive
£1.69 £1.41

  26 Rod-Deflector
Rod-Deflector
HA560017 Out of stock
Rod-Deflector
£5.39 £4.49

  27 Screw M6 x 16 Taptite Hex Hd
Screw M6 x 16 Taptite Hex Hd
HA09365 In stock
Screw M6 x 16 Taptite Hex Hd
£1.84 £1.53

  28 Fastener Drive
Fastener Drive
HA300144 Out of stock
Fastener Drive
£1.69 £1.41

  29 Screw
Screw
HA09349 Out of stock
Screw
£1.69 £1.41

  30 Screw
Screw
HA09687 In stock
Screw
£1.69 £1.41

  31 Setscrew
Setscrew
HA09780 In stock
Setscrew
£1.96 £1.63

  32 Control - Throttle
Control - Throttle
HA410035 In stock
Control - Throttle
£33.12 £27.60

  33 Spring-Deflector
Spring-Deflector
HA410030 In stock
Spring-Deflector
£6.36 £5.30

  34 Cable Variator
Cable Variator
HA111-1193 In stock
Cable Variator
£36.16 £30.13

  35 Knob-Handlebar
Knob-Handlebar
HA480088 In stock
Knob-Handlebar
£5.64 £4.70

  36 Washer
Washer
HA09688 In stock
Washer
£0.72 £0.60

  39 Plug
Plug
HA300160 In stock
Plug
£1.69 £1.41

  40 Decal
Decal
HA410087 In stock
Decal
£5.86 £4.88

  44 Grip-Fix
Grip-Fix
HA04020 In stock
Grip-Fix
£1.74 £1.45

  45 Decal-Hoc
Decal-Hoc
HA320006 Out of stock
Decal-Hoc
£1.72 £1.43

  46 Grassbag Asm
Grassbag Asm
HA111-1551 Out of stock
Grassbag Asm
£135.36 £112.80

  48 Washer-Plain
Washer-Plain
HA09472 Out of stock
Washer-Plain
£1.55 £1.29

  49 Tie-Cable
Tie-Cable
HAHY3966 Out of stock
Tie-Cable
£1.63 £1.36

  50 Mainframe
Mainframe
HA111-1650-08 Out of stock
Mainframe
£369.24 £307.70


Description

Hayter Harrier 48 Autodrive Mower - 490F

Serial No: 490F290000001 - 490F290999999

Upper Mainframe - Parts Diagram
