Description

Hayter Harrier 48 5 Speed Electric Start Au Mower - 488T

Serial No: 488S001001 - 488S099999

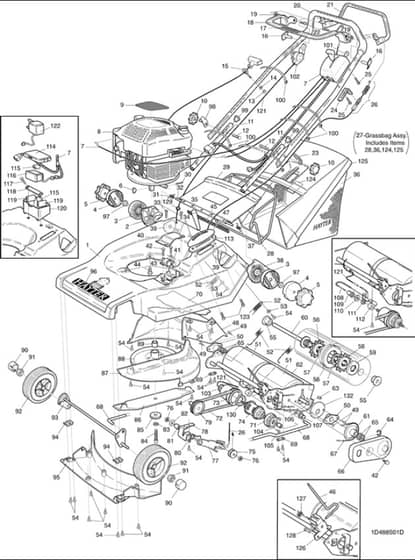

Parts Assembly - Parts Diagram

Ref. Img. Part No. Details
  3 Clamp - Boss Inner HA480084W
Clamp - Boss Inner
Out of stock
£11.05 £9.21

  4 Clamp - Boss Outer HA480085W
Clamp - Boss Outer
Out of stock
£8.35 £6.96

  5 Handwheel - Assy HA480054
Handwheel - Assy
In stock
£7.37 £6.14

  6 Key-Woodruff HA1662
Key-Woodruff
In stock
£1.63 £1.36

  10 Knob-Handlebar HA480088
Knob-Handlebar
In stock
£5.64 £4.70

  12 Bolt-Handlebar HAHY226024
Bolt-Handlebar
In stock
£1.79 £1.49

  13 Nut-Nyloc HA09544
Nut-Nyloc
Out of stock
£1.56 £1.30

  14 Washer-Plain HA09472
Washer-Plain
Out of stock
£1.55 £1.29

  15 Guide Rope HA305093
Guide Rope
Out of stock
£1.74 £1.45

  16 Pin - Pivot HA480079
Pin - Pivot
Out of stock
£0.89 £0.74

  18 Lever-Engine HA111-9662
Lever-Engine
In stock
£18.86 £15.72

  19 Washer HA09688
Washer
In stock
£0.72 £0.60

  21 Lever-Clutch HA111-1921-03
Lever-Clutch
In stock
£45.06 £37.55

  22 Screw HA09687
Screw
In stock
£1.69 £1.41

  23 Cable Guide Spring HA480123
Cable Guide Spring
Out of stock
£2.68 £2.23

  26 Cable - Clutch HA480094
Cable - Clutch
In stock
£22.16 £18.47

  29 Deflector - Rear HA480140
Deflector - Rear
In stock
£22.20 £18.50

  30 Pin-Roll HA03997
Pin-Roll
In stock
£1.69 £1.41

  31 Spring - Deflector Rh HA480131
Spring - Deflector Rh
Out of stock
£4.31 £3.59

  32 Rod - Deflector HA480062
Rod - Deflector
Out of stock
£44.66 £37.22

  34 Bolt HA09549
Bolt
Out of stock
£1.72 £1.43

  35 Knob-Hoc HA480134
Knob-Hoc
In stock
£2.34 £1.95

  37 Spring - Deflector Lh HA480130
Spring - Deflector Lh
Out of stock
£4.91 £4.09

  38 Plate - Location Lh HA480082V
Plate - Location Lh
Out of stock
£7.51 £6.26

  40 Cover - Apto HA480014
Cover - Apto
Out of stock
£3.83 £3.19

  41 Bearing - Apto HA480050
Bearing - Apto
Out of stock
£11.64 £9.70

  42 Screw-Taptite HA09575
Screw-Taptite
In stock
£1.69 £1.41

  43 Bushing HA340154
Bushing
Out of stock
£5.95 £4.96

  44 Screw HA09349
Screw
Out of stock
£1.69 £1.41

  46 Lever - Hoc HA480128
Lever - Hoc
Out of stock
£8.56 £7.13

  47 Ratchet Hoc Moulding HA480147
Ratchet Hoc Moulding
Out of stock
£11.71 £9.76

  49 Screw-Taptite HA09545
Screw-Taptite
In stock
£1.81 £1.51

  50 Bearing - Roller Housing HA480037
Bearing - Roller Housing
In stock
£14.11 £11.76

  52 Spring Tension - Rear Axle HA480133
Spring Tension - Rear Axle
Out of stock
£3.89 £3.24

  53 Washer HA09262
Washer
Out of stock
£1.72 £1.43

  54 Screw M6 x 16 Taptite Hex Hd HA09365
Screw M6 x 16 Taptite Hex Hd
In stock
£1.73 £1.44

  55 Bushing-Roller. Oilite HA340129
Bushing-Roller. Oilite
In stock
£10.24 £8.53

  56 Freewheel-Roller HA340150
Freewheel-Roller
In stock
£14.89 £12.41

  57 Spacer Nylon HA340157
Spacer Nylon
In stock
£2.34 £1.95

  58 Shroud-Freewheel HA340168
Shroud-Freewheel
In stock
£12.26 £10.22

  59 Locknut HA340163
Locknut
In stock
£27.12 £22.60

  64 1/4-20 x 5/8 Hex Hd. Cap Screw HA1428
1/4-20 x 5/8 Hex Hd. Cap Screw
Out of stock
£1.63 £1.36

  65 Washer HA480097
Washer
In stock
£1.82 £1.52

  66 Cover - Transmission HA480043
Cover - Transmission
Out of stock
£24.72 £20.60

  67 Chain HA486037
Chain
In stock
£12.52 £10.43

  69 Plate-Securing HA219037
Plate-Securing
Out of stock
£1.69 £1.41

  70 Filler Throwplate HA480017W
Filler Throwplate
Out of stock
£23.09 £19.24

  71 Sprocket - Vari-Speed HA485025
Sprocket - Vari-Speed
Out of stock
£7.88 £6.57

  72 Belt - V Apto HA488022
Belt - V Apto
Out of stock
£33.35 £27.79

  75 Pulley - Jockey HA219156
Pulley - Jockey
In stock
£1.87 £1.56

  76 Washer-Starlock HA0201086
Washer-Starlock
In stock
£1.81 £1.51

  79 Pulley - Drive Apto HA480038
Pulley - Drive Apto
Out of stock
£93.72 £78.10

  80 Spring - Torsion Idler HA480066
Spring - Torsion Idler
Out of stock
£9.76 £8.13

  81 Bush HAHY4452
Bush
In stock
£3.41 £2.84

  82 Washer-Plain HAHY09485
Washer-Plain
Out of stock
£1.82 £1.52

  83 Washer-Spring HA09273
Washer-Spring
In stock
£1.81 £1.51

  84 Bolt HA09121
Bolt
Out of stock
£1.63 £1.36

  85 Drag Plate HA4014
Drag Plate
Out of stock
£12.24 £10.20

  86 Cutterbar 19 HA4013
Cutterbar 19" For Harrier
Out of stock
£32.06 £26.72

  89 Spacer HA480072
Spacer
Out of stock
£6.89 £5.74

  90 Hub Cap HA219143
Hub Cap
Out of stock
£7.32 £6.10

  91 Nut Unf 1/2 HA4486
Nut Unf 1/2" Nyloc Ext Thin5/16"
Out of stock
£1.18 £0.98

  92 Wheel-Ribbed HA111-1250
Wheel-Ribbed
In stock
£32.40 £27.00

  93 Axle - Front W/A HA219031
Axle - Front W/A
Out of stock
£56.03 £46.69

  94 Moulding - Front Axle Bearing HA219036
Moulding - Front Axle Bearing
Out of stock
£6.13 £5.11

  95 Fin - Front Insert HA480013
Fin - Front Insert
Out of stock
£17.32 £14.43

  96 Decal HA410087
Decal
In stock
£5.86 £4.88

  97 Nut - M8 Shouldered HA480086
Nut - M8 Shouldered
Out of stock
£8.52 £7.10

  99 Plug HA300160
Plug
In stock
£1.69 £1.41

  100 Spring - Clip HA3966
Spring - Clip
Out of stock
£1.18 £0.98

  101 Key Pair - Electric Start HAHY6426
Key Pair - Electric Start
Out of stock
£7.30 £6.08

  106 Washer-Lock HA09480
Washer-Lock
Out of stock
£1.67 £1.39

  113 Ratchet HA480156
Ratchet
Out of stock
£22.44 £18.70

  115 Pad-Foam. Short HA488023
Pad-Foam. Short
Out of stock
£1.72 £1.43

  116 Battery Replacement Kit HAHY220015
Battery Replacement Kit
Out of stock
£87.00 £72.50

  117 Screw-Taptite HA09546
Screw-Taptite
Out of stock
£1.72 £1.43

  118 Clamp Battery Case HAHY226094
Clamp Battery Case
Out of stock
£16.12 £13.43

  122 Power Supply Asm [Type Fghps/Hayter] HA111-8160
Power Supply Asm [Type Fghps/Hayter]
In stock
£26.51 £22.09

  123 Screw HA09634
Screw
In stock
£1.61 £1.34

  125 Grassbag Top HA486021
Grassbag Top
Out of stock
£121.56 £101.30

  126 Bracket Hoc HA480157W
Bracket Hoc
Out of stock
£38.96 £32.47

  127 Spring-Torsion. Hoc HA480132
Spring-Torsion. Hoc
In stock
£1.37 £1.14


Description

Hayter Harrier 48 5 Speed Electric Start Au Mower - 488T

Serial No: 488S001001 - 488S099999

Parts Assembly - Parts Diagram
