Hayter Harrier 41 Push - 410E (410E270000001 - 410E270999999) - Mainframe Assembly

Hayter Harrier 41 Push - 410E (410E270000001 - 410E270999999) - Mainframe Assembly
Hayter Harrier 41 Push - 410E (410E270000001 - 410E270999999) - Mainframe Assembly

Description

Hayter Harrier 41 - Push Mower - 410E

Serial No: 410E270000001 - 410E270999999

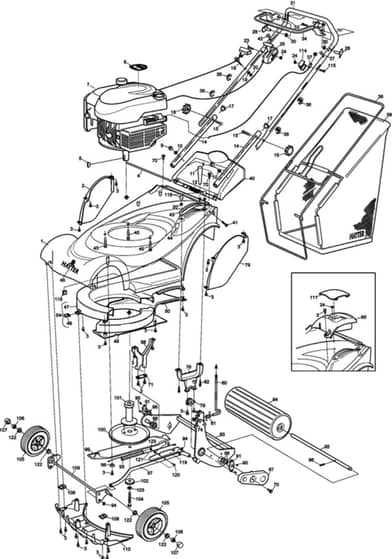

Mainframe Assembly - Parts Diagram

Ref. Img. Part No. Details
  1 Mainframe
Mainframe
HA410010V Out of stock
Mainframe
£222.72 £185.60

  2 Cover- Side Rh
Cover- Side Rh
HA410033 In stock
Cover- Side Rh
£16.16 £13.47

  3 Screw M6 x 16 Taptite Hex Hd
Screw M6 x 16 Taptite Hex Hd
HA09365 In stock
Screw M6 x 16 Taptite Hex Hd
£1.72 £1.43

  4 Deflector Rod
Deflector Rod
HA305103 Out of stock
Deflector Rod
£4.15 £3.46

  5 Key-Woodruff
Key-Woodruff
HA1662 Out of stock
Key-Woodruff
£1.55 £1.29

  7 Engine-B+S Quantum xts 50
Engine-B+S Quantum xts 50
HA111-0999 Out of stock
Engine-B+S Quantum xts 50
£276.12 £230.10

  9 Cap-Nut
Cap-Nut
HAHY234051 In stock
Cap-Nut
£1.55 £1.29

  10 Nut-Hex. Ni
Nut-Hex. Ni
HA09441 In stock
Nut-Hex. Ni
£1.69 £1.41

  11 Knob-Hoc
Knob-Hoc
HA480134 In stock
Knob-Hoc
£2.09 £1.74

  12 Spring-Deflector
Spring-Deflector
HA410030 Out of stock
Spring-Deflector
£6.25 £5.21

  14 Handlebar - Lower
Handlebar - Lower
HA410034W In stock
Handlebar - Lower
£7.24 £6.03

  15 Bolt-Handlebar
Bolt-Handlebar
HAHY226024 In stock
Bolt-Handlebar
£1.60 £1.33

  16 Knob-Handlebar
Knob-Handlebar
HA480088 In stock
Knob-Handlebar
£5.63 £4.69

  17 Plug
Plug
HA300160 In stock
Plug
£1.69 £1.41

  18 Guide Rope
Guide Rope
HA305093 Out of stock
Guide Rope
£1.62 £1.35

  19 Washer-Plain
Washer-Plain
HA09472 In stock
Washer-Plain
£1.55 £1.29

  23 Setscrew
Setscrew
HA09780 In stock
Setscrew
£1.96 £1.63

  24 Nut-Nyloc
Nut-Nyloc
HA09438 In stock
Nut-Nyloc
£1.61 £1.34

  25 Control - Throttle
Control - Throttle
HA410035 In stock
Control - Throttle
£33.12 £27.60

  27 Fastener-Drive
Fastener-Drive
HA341033 In stock
Fastener-Drive
£1.69 £1.41

  28 Pin-Pivot
Pin-Pivot
HA340182 In stock
Pin-Pivot
£1.61 £1.34

  30 Washer
Washer
HA09688 In stock
Washer
£0.72 £0.60

  31 Handlebar - Upper
Handlebar - Upper
HA305145W In stock
Handlebar - Upper
£63.12 £52.60

  33 Screw
Screw
HA09687 In stock
Screw
£1.69 £1.41

  34 Bailarm
Bailarm
HA111-9662 In stock
Bailarm
£18.71 £15.59

  36 Guide-Cable
Guide-Cable
HA410037 In stock
Guide-Cable
£1.46 £1.22

  37 Cable Engine Brake - Ad
Cable Engine Brake - Ad
HA111-1094 In stock
Cable Engine Brake - Ad
£13.37 £11.14

  38 Frame - Grassbag
Frame - Grassbag
HA410038W Out of stock
Frame - Grassbag
£36.89 £30.74

  39 Fabric - Grassbag
Fabric - Grassbag
HA410039 In stock
Fabric - Grassbag
£46.76 £38.97

  40 Rear Deflector
Rear Deflector
HA410028 In stock
Rear Deflector
£25.57 £21.31

  41 Bolt-Coach
Bolt-Coach
HA09379 Out of stock
Bolt-Coach
£1.69 £1.41

  42 Fastener Drive
Fastener Drive
HA300144 Out of stock
Fastener Drive
£1.69 £1.41

  43 Ratchet - Hoc
Ratchet - Hoc
HAHY410006 In stock
Ratchet - Hoc
£4.37 £3.64

  44 Decal-Hoc
Decal-Hoc
HA320006 In stock
Decal-Hoc
£1.69 £1.41

  45 Screw
Screw
HA09349 Out of stock
Screw
£1.69 £1.41

  46 Decal
Decal
HA410087 In stock
Decal
£5.52 £4.60

  47 Chute
Chute
HA410058 In stock
Chute
£48.95 £40.79

  48 Nut
Nut
HA410076 In stock
Nut
£1.82 £1.52

  49 Cover - Underdeck
Cover - Underdeck
HA410060 In stock
Cover - Underdeck
£22.12 £18.43

  50 Throwplate
Throwplate
HA410059 In stock
Throwplate
£9.71 £8.09

  65 Box - Battery
Box - Battery
HA410080 Out of stock
Box - Battery
£12.71 £10.59

  68 Bracket - Roller Suport Rh
Bracket - Roller Suport Rh
HA410016 In stock
Bracket - Roller Suport Rh
£23.99 £19.99

  70 Screw-Taptite
Screw-Taptite
HA09575 In stock
Screw-Taptite
£1.69 £1.41

  71 Plate-Securing
Plate-Securing
HA219037 Out of stock
Plate-Securing
£1.69 £1.41

  74 Grip-Fix
Grip-Fix
HA04020 In stock
Grip-Fix
£1.61 £1.34

  76 Bracket - Roller Suport Lh
Bracket - Roller Suport Lh
HAHY410002 In stock
Bracket - Roller Suport Lh
£29.81 £24.84

  78 Housing-Pivot Bearing. Lh
Housing-Pivot Bearing. Lh
HA410048 In stock
Housing-Pivot Bearing. Lh
£8.34 £6.95

  79 Cover - Side Lh
Cover - Side Lh
HA410032 In stock
Cover - Side Lh
£16.97 £14.14

  80 Lever - Hoc
Lever - Hoc
HA480128 Out of stock
Lever - Hoc
£8.56 £7.13

  81 Spring-Torsion. Hoc
Spring-Torsion. Hoc
HA480132 In stock
Spring-Torsion. Hoc
£1.21 £1.01

  82 Screw - Taptite M6 x 35
Screw - Taptite M6 x 35
HA09786 In stock
Screw - Taptite M6 x 35
£1.63 £1.36

  83 Frame - Roller W/A
Frame - Roller W/A
HA410011W In stock
Frame - Roller W/A
£129.00 £107.50

  84 Roller
Roller
HA410044 In stock
Roller
£66.72 £55.60

  85 Shaft - Roller
Shaft - Roller
HA411038 In stock
Shaft - Roller
£32.15 £26.79

  86 Key
Key
HA411037 Out of stock
Key
£5.26 £4.38

  87 Cover-Drive
Cover-Drive
HA411013 In stock
Cover-Drive
£4.00 £3.33

  90 Screw-Taptite
Screw-Taptite
HA09545 In stock
Screw-Taptite
£1.61 £1.34

  91 Housing-Bearing. Roller
Housing-Bearing. Roller
HA219102 In stock
Housing-Bearing. Roller
£13.30 £11.08

  94 Washer-Starlock
Washer-Starlock
HA0201086 In stock
Washer-Starlock
£1.61 £1.34

  95 Spring-Counter Balance
Spring-Counter Balance
HA410050 In stock
Spring-Counter Balance
£7.86 £6.55

  96 Washer-Plain
Washer-Plain
HA09491 Out of stock
Washer-Plain
£1.74 £1.45

  97 Rod - Connecting
Rod - Connecting
HA111-1050 Out of stock
Rod - Connecting
£28.61 £23.84

  98 Washer
Washer
HA09262 Out of stock
Washer
£1.72 £1.43

  99 Cutter Blade
Cutter Blade
HAHY201026 In stock
Cutter Blade
£29.52 £24.60

  100 Disc-Friction
Disc-Friction
HA410057W In stock
Disc-Friction
£28.46 £23.72

  101 Carrier-Blade
Carrier-Blade
HA410078 In stock
Carrier-Blade
£43.88 £36.57

  102 Spacer-Distance. Cutterbar
Spacer-Distance. Cutterbar
HAHY4014 In stock
Spacer-Distance. Cutterbar
£12.10 £10.08

  103 Washer-Spring
Washer-Spring
HA09273 In stock
Washer-Spring
£1.61 £1.34

  104 Bolt-Unf
Bolt-Unf
HA09788 In stock
Bolt-Unf
£1.56 £1.30

  105 Wheel-Ribbed
Wheel-Ribbed
HA111-1250 In stock
Wheel-Ribbed
£30.24 £25.20

  106 Nut-Unf
Nut-Unf
HAHY4486 In stock
Nut-Unf
£1.58 £1.32

  107 Cap-Hub
Cap-Hub
HA111-1251 Out of stock
Cap-Hub
£1.91 £1.59

  108 Bearing-Axle. Front
Bearing-Axle. Front
HA410069 In stock
Bearing-Axle. Front
£1.72 £1.43

  109 Axle - Front W/A
Axle - Front W/A
HA410051 Out of stock
Axle - Front W/A
£61.07 £50.89

  110 Fins
Fins
HA410055 Out of stock
Fins
£9.13 £7.61

  111 Cover - Battery
Cover - Battery
HA410081 Out of stock
Cover - Battery
£9.79 £8.16

  114 Cable Holder
Cable Holder
HA411035 In stock
Cable Holder
£2.04 £1.70

  115 Screw-HH
Screw-HH
HAZBH1F040U Out of stock
Screw-HH
£2.02 £1.68

  116 Fastner - Panel Edge
Fastner - Panel Edge
HA410082 Out of stock
Fastner - Panel Edge
£1.63 £1.36

  118 Cap-Plastic
Cap-Plastic
HA343025 Out of stock
Cap-Plastic
£1.72 £1.43

  119 Mount-Spring
Mount-Spring
HA111-0073 Out of stock
Mount-Spring
£4.19 £3.49

  120 Screw-HH
Screw-HH
HA09364 Out of stock
Screw-HH
£1.63 £1.36

  121 Kit 2 Piece Con Rod
Kit 2 Piece Con Rod
HA111-1196 Out of stock
Kit 2 Piece Con Rod
£49.06 £40.88

  122 Bearing 1/2 Ball Uralan
Bearing 1/2 Ball Uralan
HAHY300154 In stock
Bearing 1/2 Ball Uralan
£3.46 £2.88

  123 Nut-Nyloc (20, 123)
Nut-Nyloc (20, 123)
HA09544 In stock
Nut-Nyloc (20, 123)
£1.56 £1.30


Description

Hayter Harrier 41 - Push Mower - 410E

Serial No: 410E270000001 - 410E270999999

Mainframe Assembly - Parts Diagram
