Hayter Harrier 41 ES VS - 412C (412C001001 - 412C099999) - Mainframe Assembly

Hayter Harrier 41 ES VS - 412C (412C001001 - 412C099999) - Mainframe Assembly
Hayter Harrier 41 ES VS - 412C (412C001001 - 412C099999) - Mainframe Assembly

Description

Hayter Harrier 41 - Electric Start Variable Speed Mower - 412C

Serial No: 412C001001 - 412C099999

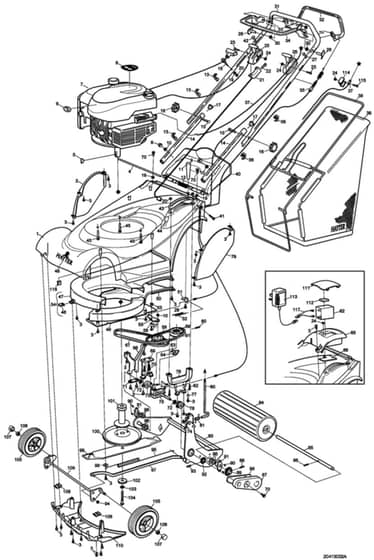

Mainframe Assembly - Parts Diagram

Ref. Img. Part No. Details
  1 Mainframe HA410010V
Mainframe
Out of stock
£212.04 £176.70

  2 Cover- Side Rh HA410033
Cover- Side Rh
In stock
£17.12 £14.27

  3 Screw M6 x 16 Taptite Hex Hd HA09365
Screw M6 x 16 Taptite Hex Hd
In stock
£1.72 £1.43

  4 Deflector Rod HA305103
Deflector Rod
Out of stock
£4.15 £3.46

  5 Key-Woodruff HA1662
Key-Woodruff
In stock
£1.63 £1.36

  6 Decal - Blade Of Grass HA410064
Decal - Blade Of Grass
Out of stock
£9.84 £8.20

  9 Cap-Nut HAHY234051
Cap-Nut
In stock
£1.55 £1.29

  10 Nut-Hex. Ni HA09441
Nut-Hex. Ni
Out of stock
£1.69 £1.41

  11 Knob-Hoc HA480134
Knob-Hoc
In stock
£2.34 £1.95

  12 Spring-Deflector HA410030
Spring-Deflector
Out of stock
£6.36 £5.30

  13 Guide - Cable HA412008
Guide - Cable
Out of stock
£1.18 £0.98

  14 Handlebar - Lower HA410034W
Handlebar - Lower
In stock
£7.31 £6.09

  15 Bolt-Handlebar HAHY226024
Bolt-Handlebar
In stock
£1.67 £1.39

  16 Knob-Handlebar HA480088
Knob-Handlebar
In stock
£5.64 £4.70

  17 Plug HA300160
Plug
In stock
£1.69 £1.41

  18 Guide Rope HA305093
Guide Rope
Out of stock
£1.74 £1.45

  19 Washer-Plain HA09472
Washer-Plain
Out of stock
£1.55 £1.29

  20 Nut-Nyloc HA09544
Nut-Nyloc
Out of stock
£1.56 £1.30

  21 Module - E/S HA412005
Module - E/S
Out of stock
£65.28 £54.40

  22 Key Pair - Electric Start HAHY6426
Key Pair - Electric Start
Out of stock
£7.30 £6.08

  23 Setscrew HA09780
Setscrew
In stock
£1.96 £1.63

  24 Nut-Nyloc HA09438
Nut-Nyloc
In stock
£1.61 £1.34

  25 Control - Throttle HA410035
Control - Throttle
In stock
£33.12 £27.60

  27 Fastener-Drive HA341033
Fastener-Drive
In stock
£1.69 £1.41

  28 Pin-Pivot HA340182
Pin-Pivot
Out of stock
£1.70 £1.42

  29 Screw-Taptite HA09546
Screw-Taptite
Out of stock
£1.72 £1.43

  30 Washer HA09688
Washer
In stock
£0.72 £0.60

  31 Handlebar - Upper HA305145W
Handlebar - Upper
In stock
£63.12 £52.60

  32 Lever-Clutch HA111-1921-03
Lever-Clutch
Out of stock
£45.06 £37.55

  33 Screw HA09687
Screw
In stock
£1.69 £1.41

  34 Lever-Engine HA111-9662
Lever-Engine
In stock
£18.86 £15.72

  35 Cable - Clutch HA412006
Cable - Clutch
Out of stock
£17.09 £14.24

  36 Guide-Cable HA410037
Guide-Cable
In stock
£1.63 £1.36

  38 Frame - Grassbag HA410038W
Frame - Grassbag
In stock
£37.24 £31.03

  39 Fabric - Grassbag HA410039
Fabric - Grassbag
In stock
£49.57 £41.31

  40 Rear Deflector HA410028
Rear Deflector
In stock
£25.57 £21.31

  41 Bolt-Coach HA09379
Bolt-Coach
Out of stock
£1.69 £1.41

  42 Fastener Drive HA300144
Fastener Drive
Out of stock
£1.69 £1.41

  43 Ratchet Hoc HAHY410006
Ratchet Hoc
In stock
£4.20 £3.50

  44 Decal-Hoc HA320006
Decal-Hoc
In stock
£1.69 £1.41

  45 Screw HA09349
Screw
Out of stock
£1.69 £1.41

  46 Decal HA410087
Decal
In stock
£5.86 £4.88

  47 Chute HA410058
Chute
Out of stock
£51.89 £43.24

  48 Nut HA410076
Nut
In stock
£2.03 £1.69

  49 Cover - Underdeck HA410060
Cover - Underdeck
In stock
£23.44 £19.53

  50 Throwplate HA410059
Throwplate
Out of stock
£11.44 £9.53

  51 Bracket Cable HA412003
Bracket Cable
Out of stock
£3.58 £2.98

  53 Bushing-Pivot HA411031
Bushing-Pivot
In stock
£8.94 £7.45

  55 Lever Variable Pulley HA411014
Lever Variable Pulley
Out of stock
£11.10 £9.25

  56 Washer-Plain HA09270
Washer-Plain
Out of stock
£1.69 £1.41

  57 Screw-Taptite HA09787
Screw-Taptite
Out of stock
£1.55 £1.29

  58 Pulley Variator Asm HA411001
Pulley Variator Asm
In stock
£61.45 £51.21

  59 Pulley HA411019
Pulley
In stock
£15.49 £12.91

  60 Pin HA411023
Pin
Out of stock
£1.63 £1.36

  61 Belt Variator HA411025
Belt Variator
In stock
£10.32 £8.60

  62 Battery 12V HA412009
Battery 12V
Out of stock
£66.48 £55.40

  63 Spring HA411021
Spring
Out of stock
£2.30 £1.92

  64 Clutch Lever HA411020
Clutch Lever
Out of stock
£8.17 £6.81

  65 Box - Battery HA410080
Box - Battery
Out of stock
£12.71 £10.59

  66 Foam - Pad Bottom HA412013
Foam - Pad Bottom
Out of stock
£1.87 £1.56

  67 Belt-Variator (520) HA411024
Belt-Variator (520)
In stock
£12.47 £10.39

  68 Bracket - Roller Suport Rh HA410016
Bracket - Roller Suport Rh
In stock
£23.99 £19.99

  69 Bracket - Gearbox Support HA411012
Bracket - Gearbox Support
Out of stock
£8.59 £7.16

  70 Screw-Taptite HA09575
Screw-Taptite
In stock
£1.69 £1.41

  71 Plate-Securing HA219037
Plate-Securing
Out of stock
£1.69 £1.41

  72 Bearing HA132-9286
Bearing
In stock
£7.76 £6.47

  73 Housing-Gearbox. Bearing (Rh) HA410047
Housing-Gearbox. Bearing (Rh)
In stock
£8.88 £7.40

  74 Grip-Fix HA04020
Grip-Fix
In stock
£1.74 £1.45

  75 Gearbox HA411002
Gearbox
In stock
£101.40 £84.50

  76 Bracket - Pivot Lh HAHY410002
Bracket - Pivot Lh
In stock
£31.62 £26.35

  77 Bushing HA340154
Bushing
Out of stock
£5.95 £4.96

  78 Housing-Pivot Bearing. Lh HA410048
Housing-Pivot Bearing. Lh
In stock
£8.88 £7.40

  79 Cover - Side Lh HA410032
Cover - Side Lh
In stock
£16.97 £14.14

  80 Lever - Hoc HA480128
Lever - Hoc
Out of stock
£8.56 £7.13

  81 Spring-Torsion. Hoc HA480132
Spring-Torsion. Hoc
In stock
£1.37 £1.14

  82 Screw - Taptite M6 x 35 HA09786
Screw - Taptite M6 x 35
In stock
£2.14 £1.78

  83 Frame - Roller W/A HA410011W
Frame - Roller W/A
In stock
£129.00 £107.50

  84 Roller HA410044
Roller
In stock
£72.60 £60.50

  85 Shaft - Roller HA411038
Shaft - Roller
In stock
£32.44 £27.03

  86 Key HA411037
Key
Out of stock
£5.26 £4.38

  87 Cover-Drive HA411013
Cover-Drive
In stock
£4.72 £3.93

  88 Chain-40 Pitches (3/8 Inch Link) HA411016
Chain-40 Pitches (3/8 Inch Link)
In stock
£12.17 £10.14

  89 Sprocket 18T HA411010
Sprocket 18T
In stock
£23.04 £19.20

  90 Screw-Taptite HA09545
Screw-Taptite
In stock
£1.81 £1.51

  91 Housing-Bearing. Roller HA219102
Housing-Bearing. Roller
In stock
£13.30 £11.08

  92 Sprocket-Gearbox HA411011
Sprocket-Gearbox
In stock
£13.68 £11.40

  93 Pin-Roll HA03997
Pin-Roll
In stock
£1.69 £1.41

  94 Washer-Starlock HA0201086
Washer-Starlock
In stock
£1.72 £1.43

  95 Spring-Counter Balance HA410050
Spring-Counter Balance
In stock
£7.68 £6.40

  96 Washer-Plain HA09491
Washer-Plain
Out of stock
£1.74 £1.45

  97 Rod - Connecting HA111-1196
Rod - Connecting
Out of stock
£49.06 £40.88

  98 Washer HA09262
Washer
Out of stock
£1.72 £1.43

  99 Cutterbar 16 HAHY201026
Cutterbar 16"
In stock
£31.28 £26.07

  100 Friction Disc HA410057W
Friction Disc
In stock
£28.68 £23.90

  101 Carrier-Blade HA410078
Carrier-Blade
In stock
£44.29 £36.91

  102 Drag Plate HA4014
Drag Plate
Out of stock
£12.24 £10.20

  103 Washer-Spring HA09273
Washer-Spring
In stock
£1.81 £1.51

  104 Bolt-Unf HA09788
Bolt-Unf
In stock
£1.68 £1.40

  105 Wheel-Ribbed HA111-1250
Wheel-Ribbed
In stock
£32.40 £27.00

  106 Nut Unf 1/2 HA4486
Nut Unf 1/2" Nyloc Ext Thin5/16"
Out of stock
£1.18 £0.98

  107 Hub Cap HA219143
Hub Cap
Out of stock
£7.32 £6.10

  108 Bearing-Axle. Front HA410069
Bearing-Axle. Front
In stock
£1.82 £1.52

  109 Axle - Front W/A HA410051
Axle - Front W/A
Out of stock
£61.07 £50.89

  110 Fins HA410055
Fins
Out of stock
£9.13 £7.61

  111 Cover - Battery HA410081
Cover - Battery
Out of stock
£10.32 £8.60

  112 Foam Pad Top HA412012
Foam Pad Top
Out of stock
£0.47 £0.39

  114 Cable Holder HA411035
Cable Holder
In stock
£2.21 £1.84

  115 Screw-HH HAZBH1F040U
Screw-HH
Out of stock
£2.02 £1.68

  116 Fastner - Panel Edge HA410082
Fastner - Panel Edge
Out of stock
£1.63 £1.36


Description

Hayter Harrier 41 - Electric Start Variable Speed Mower - 412C

Serial No: 412C001001 - 412C099999

Mainframe Assembly - Parts Diagram
