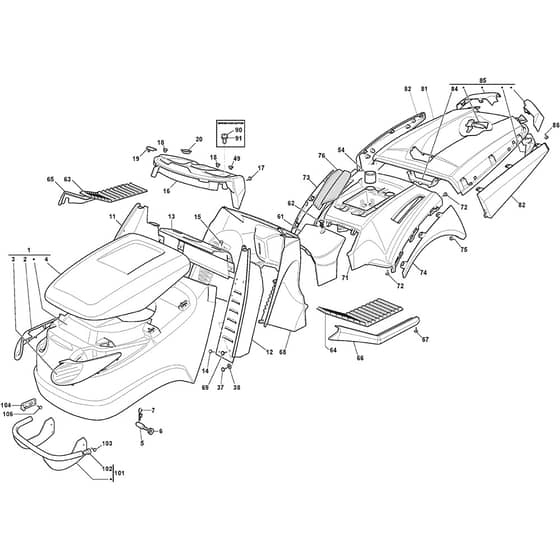

GTX 40H - 2022-2023 - 2T0950647/AT2 - Atco Ride On Mower Body Diagram

Part No. gtx_40h_2t0950647_at2_body-group
GTX 40H - 2022-2023 - 2T0950647/AT2 - Atco Ride On Mower Body Diagram
GTX 40H - 2022-2023 - 2T0950647/AT2 - Atco Ride On Mower Body Diagram

Description

Atco GTX 40H Parts Diagram

Product Name - GTX 40H

Model Year - 2022-2023

Model Type - TU 102 Hydro

Art.N - 2T0950647/AT2

Engine Model - FS600V

Ref. Img. Part No. Details
  1 Engine Hood. Green
Engine Hood. Green
MO382076970/1
Available to backorder
Engine Hood. Green
£309.68 £258.07

  2 Right Grill
Right Grill
MO325410891/0
Available to backorder
Right Grill
£8.86 £7.38

  3 Left Grill
Left Grill
MO325410892/0
Available to backorder
Left Grill
£8.86 £7.38

  4 Upper Engine Hood Green Light Green
Upper Engine Hood Green Light Green
MO325076940/0
Available to backorder
Upper Engine Hood Green Light Green
£76.02 £63.35

  5 Pin
Pin
MO125510068/0
Available to backorder
Pin
£1.97 £1.64

  6 Nut
Nut
MO112293201/0
In stock
Nut
£1.70 £1.42

  7 Cotter Pin
Cotter Pin
MO124487998/0
In stock
Cotter Pin
£1.04 £0.87

  11 Right Dashboard Support
Right Dashboard Support
MO382785022/10
Available to backorder
Right Dashboard Support
£43.02 £35.85

  12 Left Dashboard Support
Left Dashboard Support
MO382785021/9
Available to backorder
Left Dashboard Support
£43.02 £35.85

  13 Central Dashboard Support
Central Dashboard Support
MO382785137/1
Available to backorder
Central Dashboard Support
£13.42 £11.18

  15 Screw
Screw
MO112735110/0
Available to backorder
Screw
£1.63 £1.36

  16 Dashboard. Grey (No Cruise Control)
Dashboard. Grey (No Cruise Control)
MO325120263/0
Available to backorder
Dashboard. Grey (No Cruise Control)
£39.42 £32.85

  17 Screw
Screw
MO112728440/0
Available to backorder
Screw
£1.39 £1.16

  18 Cap
Cap
MO125120200/0
Available to backorder
Cap
£1.39 £1.16

  19 Grommet
Grommet
MO125260000/0
Available to backorder
Grommet
£2.94 £2.45

  37 Screw
Screw
MO112731350/0
Available to backorder
Screw
£1.63 £1.36

  38 Washer
Washer
MO112521330/0
Available to backorder
Washer
£1.63 £1.36

  49 Cap Starter Control Hole Closing Cap
Cap Starter Control Hole Closing Cap
MO325120233/0
Available to backorder
Cap Starter Control Hole Closing Cap
£3.25 £2.71

  54 Cap
Cap
MO325122000/2
Available to backorder
Cap
£1.63 £1.36

  61 Black Central Cover Black
Black Central Cover Black
MO325110501/0
Available to backorder
Black Central Cover Black
£32.38 £26.98

  62 Stake
Stake
MO125580020/2
In stock
Stake
£8.29 £6.91

  63 Right Footboard Cover
Right Footboard Cover
MO325110278/1
Available to backorder
Right Footboard Cover
£30.98 £25.82

  64 Left Footboard Cover
Left Footboard Cover
MO325110279/0
Available to backorder
Left Footboard Cover
£30.98 £25.82

  65 Right Profile
Right Profile
MO325599004/0
Available to backorder
Right Profile
£15.78 £13.15

  66 Left Profil
Left Profil
MO325599005/0
Available to backorder
Left Profil
£17.46 £14.55

  67 Screw
Screw
MO112731580/0
Available to backorder
Screw
£1.63 £1.36

  68 Black Dashboard Support Stiga Grey
Black Dashboard Support Stiga Grey
MO325785449/0
Available to backorder
Black Dashboard Support Stiga Grey
£75.31 £62.76

  69 Screw
Screw
MO112735403/0
In stock
Screw
£1.55 £1.29

  71 Green Wheels Cover Dark Green
Green Wheels Cover Dark Green
MO325109788/0
Available to backorder
Green Wheels Cover Dark Green
£113.33 £94.44

  72 Screw
Screw
MO112735420/0
Available to backorder
Screw
£4.64 £3.87

  73 Right Wheel Cover
Right Wheel Cover
MO325109758/0
Available to backorder
Right Wheel Cover
£17.95 £14.96

  74 Left Wheel Cover
Left Wheel Cover
MO325109757/0
Available to backorder
Left Wheel Cover
£17.95 £14.96

  75 Screw
Screw
MO112728686/0
In stock
Screw
£1.55 £1.29

  76 Cover. Can Holder
Cover. Can Holder
MO325207129/1
Available to backorder
Cover. Can Holder
£25.04 £20.87

  81 Green Grass-Catcher Cover Dark Green
Green Grass-Catcher Cover Dark Green
MO325110449/0
Available to backorder
Green Grass-Catcher Cover Dark Green
£167.54 £139.62

  82 Cover Assy
Cover Assy
MO382110254/0
Available to backorder
Cover Assy
£50.69 £42.24

  84 Handle Cover
Handle Cover
MO325394009/0
Available to backorder
Handle Cover
£36.59 £30.49

  85 Angles Assy
Angles Assy
MO382110289/0
Available to backorder
Angles Assy
£36.59 £30.49

  90 Push Button Reverse Gear
Push Button Reverse Gear
MO325605003/0
In stock
Push Button Reverse Gear
£30.77 £25.64

  91 Screwed Ring
Screwed Ring
MO325256250/0
Available to backorder
Screwed Ring
£2.53 £2.11

  101 Muffler Protection
Muffler Protection
MO382869025/0
Available to backorder
Muffler Protection
£125.30 £104.42

  102 Cap
Cap
MO118737860/0
Available to backorder
Cap
£1.55 £1.29

  103 Screw
Screw
MO112735120/0
Available to backorder
Screw
£1.55 £1.29

  104 Plate
Plate
MO325547109/2
Available to backorder
Plate
£4.93 £4.11


Description

Atco GTX 40H Parts Diagram

Product Name - GTX 40H

Model Year - 2022-2023

Model Type - TU 102 Hydro

Art.N - 2T0950647/AT2

Engine Model - FS600V
