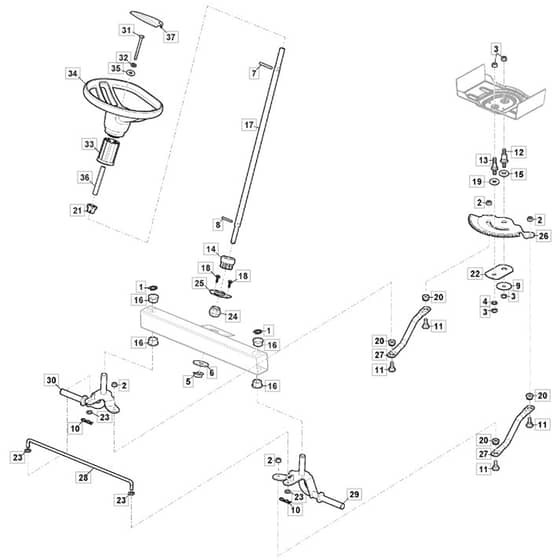

Freedom 28e - 2022 - 2T0250483/M22W - Mountfield Ride On Mower Steering Diagram

Freedom 28e - 2022 - 2T0250483/M22W - Mountfield Ride On Mower Steering Diagram
Freedom 28e - 2022 - 2T0250483/M22W - Mountfield Ride On Mower Steering Diagram

Description

Mountfield Freedom 28e Parts Diagram

Product Name - Freedom 28e

Model Year - 2022

Model Type - R72 Li 48 V1

Art.N - 2T0250483/M22W

Ref. Img. Part No. Details
  1 Ring (Benzing)
Ring (Benzing)
MO112000970/0
Available to backorder
Ring (Benzing)
£1.55 £1.29

  2 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  3 Nut
Nut
MO112155010/0
Available to backorder
Nut
£2.12 £1.77

  4 Elastic Washer
Elastic Washer
MO112369500/0
In stock
Elastic Washer
£1.40 £1.17

  5 Plate
Plate
MO112436030/0
In stock
Plate
£1.82 £1.52

  6 Washer
Washer
MO112521370/0
Available to backorder
Washer
£1.55 £1.29

  7 Spring Pin 6X50
Spring Pin 6X50
MO112620300/0
Available to backorder
Spring Pin 6X50
£1.82 £1.52

  8 Dowel Pin
Dowel Pin
MO112622650/0
Available to backorder
Dowel Pin
£1.69 £1.41

  9 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.82 £1.52

  10 Cotter Pin
Cotter Pin
MO124487997/0
Available to backorder
Cotter Pin
£1.55 £1.29

  11 Pin
Pin
MO125510103/0
Available to backorder
Pin
£1.55 £1.29

  12 Pin
Pin
MO125510165/0
In stock
Pin
£4.78 £3.98

  13 Pin
Pin
MO125510173/0
Available to backorder
Pin
£1.97 £1.64

  14 Pinion
Pinion
MO125570003/0
Available to backorder
Pinion
£8.59 £7.16

  15 Washer
Washer
MO125670023/0
In stock
Washer
£1.82 £1.52

  16 Bushing
Bushing
MO127047019/0
Available to backorder
Bushing
£3.79 £3.16

  17 Steering Column
Steering Column
MO127520055/0
Available to backorder
Steering Column
£22.10 £18.42

  18 Screw
Screw
MO127943051/0
Available to backorder
Screw
£1.74 £1.45

  19 Antifriction Washer
Antifriction Washer
MO322672151/0
Available to backorder
Antifriction Washer
£1.82 £1.52

  20 Bushing
Bushing
MO325038007/0
In stock
Bushing
£1.55 £1.29

  21 Bushing
Bushing
MO325038008/0
In stock
Bushing
£1.55 £1.29

  22 Plate
Plate
MO325547233/0
Available to backorder
Plate
£3.52 £2.93

  23 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  24 Joint
Joint
MO325743000/0
In stock
Joint
£2.68 £2.23

  25 Support
Support
MO325785213/1
Available to backorder
Support
£2.40 £2.00

  26 Steering Sector
Steering Sector
MO327734069/0
Available to backorder
Steering Sector
£27.65 £23.04

  27 Stub Axle Tie Rod
Stub Axle Tie Rod
MO327840059/0
Available to backorder
Stub Axle Tie Rod
£6.47 £5.39

  28 Front Stub Axle Tie Rod
Front Stub Axle Tie Rod
MO327840061/0
Available to backorder
Front Stub Axle Tie Rod
£13.16 £10.97

  29 Right Spindle Ass.Y
Right Spindle Ass.Y
MO384230417/0
Available to backorder
Right Spindle Ass.Y
£53.50 £44.58

  30 Left Spindle Ass.Y
Left Spindle Ass.Y
MO384230419/0
Available to backorder
Left Spindle Ass.Y
£53.50 £44.58

  31 Screw
Screw
MO112692100/0
Available to backorder
Screw
£2.81 £2.34

  32 Washer
Washer
MO112540260/0
Available to backorder
Washer
£1.55 £1.29

  33 Support
Support
MO325785552/0
Available to backorder
Support
£20.40 £17.00

  34 Steering Wheel
Steering Wheel
MO325961219/0
Available to backorder
Steering Wheel
£36.59 £30.49

  35 Washer
Washer
MO112523070/0
Available to backorder
Washer
£1.55 £1.29

  36 Spacer
Spacer
MO125160105/0
Available to backorder
Spacer
£10.14 £8.45

  37 Steering Wheel Cap [Round]
Steering Wheel Cap [Round]
MO325580503/0
Available to backorder
Steering Wheel Cap [Round]
£6.05 £5.04


Description

Mountfield Freedom 28e Parts Diagram

Product Name - Freedom 28e

Model Year - 2022

Model Type - R72 Li 48 V1

Art.N - 2T0250483/M22W
