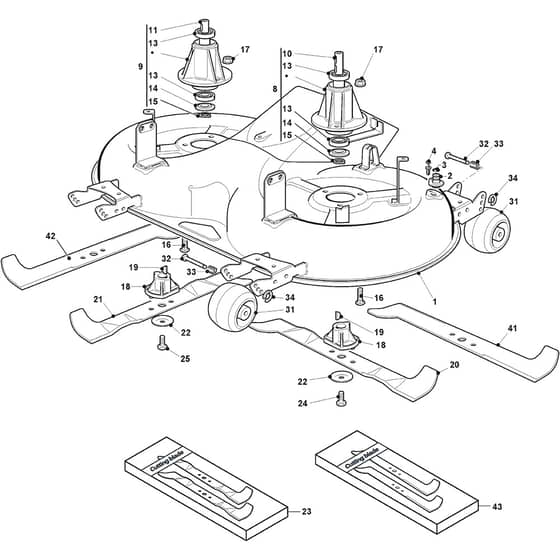

ESTATE Pro 9122 XWSY - 2020-2021 - 2T1535381/ST1P - Stiga Ride On Mower Cutting Plate Diagram

ESTATE Pro 9122 XWSY - 2020-2021 - 2T1535381/ST1P - Stiga Ride On Mower Cutting Plate Diagram
ESTATE Pro 9122 XWSY - 2020-2021 - 2T1535381/ST1P - Stiga Ride On Mower Cutting Plate Diagram

Description

Stiga ESTATE Pro 9122 XWSY Parts Diagram

Product Name - ESTATE Pro 9122 XWSY

Model Year - 2020-2021

Model Type - TH4NSE 122 Hydro

Art.N - 2T1535381/ST1P

Engine Model - GXV 690

Ref. Img. Part No. Details
  1 Cutting Plate Grey
Cutting Plate Grey
MO382564213/1
Available to backorder
Cutting Plate Grey
£985.82 £821.52

  2 Washing Cutting Deck Connection
Washing Cutting Deck Connection
MO125033060/0
In stock
Washing Cutting Deck Connection
£1.49 £1.24

  3 Or Ring
Or Ring
MO119035000/0
Available to backorder
Or Ring
£5.06 £4.22

  4 Rivet
Rivet
MO112500030/0
In stock
Rivet
£1.49 £1.24

  8 Main Blade Shaft Ass.Y From S.N 21EA1RON000947
Main Blade Shaft Ass.Y From S.N 21EA1RON000947
MO382207200/2LC
Available to backorder
Main Blade Shaft Ass.Y From S.N 21EA1RON000947
£101.35 £84.46

  9 Secondary Blade Shaft Ass.Y From S.N 21EA1RON000947
Secondary Blade Shaft Ass.Y From S.N 21EA1RON000947
MO382207201/3LC
Available to backorder
Secondary Blade Shaft Ass.Y From S.N 21EA1RON000947
£91.51 £76.26

  10 Main Blade Shaft To S.N 21EA1RON000946
Main Blade Shaft To S.N 21EA1RON000946
MO125020800/1
Available to backorder
Main Blade Shaft To S.N 21EA1RON000946
£46.46 £38.72

  10 Main Blade Shaft From S.N 21EA1RON000947
Main Blade Shaft From S.N 21EA1RON000947
MO125020832/0
Available to backorder
Main Blade Shaft From S.N 21EA1RON000947
£39.76 £33.13

  11 Secondary Blade Shaft From S.N 21EA1RON000947
Secondary Blade Shaft From S.N 21EA1RON000947
MO125020833/0
Available to backorder
Secondary Blade Shaft From S.N 21EA1RON000947
£31.46 £26.22

  11 Secondary Blade Shaft To S.N 21EA1RON000946
Secondary Blade Shaft To S.N 21EA1RON000946
MO125020801/2
Available to backorder
Secondary Blade Shaft To S.N 21EA1RON000946
£42.23 £35.19

  13 Bearing
Bearing
MO119216047/0
In stock
Bearing
£15.78 £13.15

  14 Dust Cover Disc From S.N 19CA3RON000144
Dust Cover Disc From S.N 19CA3RON000144
MO325160501/1
Available to backorder
Dust Cover Disc From S.N 19CA3RON000144
£1.49 £1.24

  15 Seeger
Seeger
MO112609260/0
Available to backorder
Seeger
£1.82 £1.52

  16 Screw
Screw
MO9959-0825-16
Available to backorder
Screw
£1.55 £1.29

  17 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.69 £1.41

  18 Blade Holder without Pack
Blade Holder without Pack
MO125463200/0
In stock
Blade Holder without Pack
£9.08 £7.57

  19 Key
Key
MO112139100/0
In stock
Key
£1.55 £1.29

  20 Left Mulching Blade
Left Mulching Blade
MO182004349/0
Available to backorder
Left Mulching Blade
£44.45 £37.04

  21 Right Mulching Blade
Right Mulching Blade
MO182004350/0
Available to backorder
Right Mulching Blade
£44.45 £37.04

  22 Blade Hub Elastic Disc Lawntr.
Blade Hub Elastic Disc Lawntr.
MO125160503/0
In stock
Blade Hub Elastic Disc Lawntr.
£3.50 £2.92

  23 Mulching Blades Stiga Packed into 182004342.0 + 182004343.0
Mulching Blades Stiga Packed into 182004342.0 + 182004343.0
MO1134-9229-01
Available to backorder
Mulching Blades Stiga Packed into 182004342.0 + 182004343.0
£92.92 £77.43

  24 Screw
Screw
MO112735696/0
In stock
Screw
£2.65 £2.21

  25 Screw
Screw
MO112735697/1
In stock
Screw
£2.12 £1.77

  31 Anti Scalp Wheel
Anti Scalp Wheel
MO182700004/0
Available to backorder
Anti Scalp Wheel
£18.86 £15.72

  32 Pin From S.N 415379
Pin From S.N 415379
MO125510121/1
Available to backorder
Pin From S.N 415379
£9.22 £7.68

  33 Spring
Spring
MO122450115/0
Available to backorder
Spring
£1.94 £1.62

  34 Circlip Ø6
Circlip Ø6
MO112000930/0
In stock
Circlip Ø6
£1.55 £1.29

  41 Left Blade. Winged
Left Blade. Winged
MO182004342/0
In stock
Left Blade. Winged
£45.79 £38.16

  42 Right Blade. Winged
Right Blade. Winged
MO182004343/0
In stock
Right Blade. Winged
£45.79 £38.16

  43 Winged Blade 122cm.48
Winged Blade 122cm.48
MO1134-9230-01
Available to backorder
Winged Blade 122cm.48" [Stiga Pack]
£95.62 £79.68


Description

Stiga ESTATE Pro 9122 XWSY Parts Diagram

Product Name - ESTATE Pro 9122 XWSY

Model Year - 2020-2021

Model Type - TH4NSE 122 Hydro

Art.N - 2T1535381/ST1P

Engine Model - GXV 690
