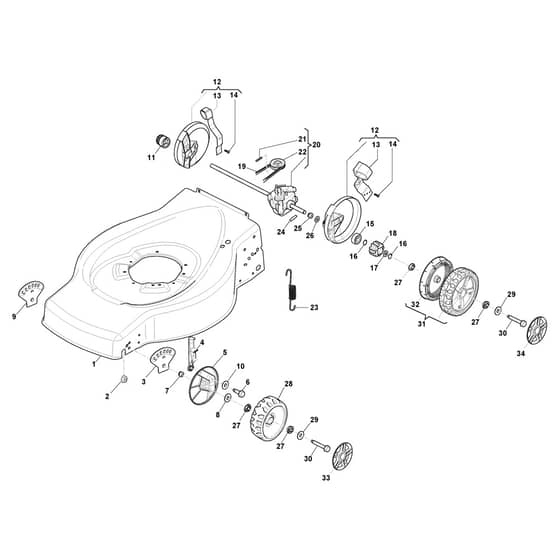

ES 414 TR - 2019 - 299364143/19 - Castel Garden Rotary Mower Height Adjustment, Rear Drive and Wheels Diagram

ES 414 TR - 2019 - 299364143/19 - Castel Garden Rotary Mower Height Adjustment, Rear Drive and Wheels Diagram
ES 414 TR - 2019 - 299364143/19 - Castel Garden Rotary Mower Height Adjustment, Rear Drive and Wheels Diagram

Description

Castel Garden ES 414 TR Parts Diagram

Product Name - ES 414 TR

Model Year - 2019

Model Type - ES 414 TR

Art.N - 299364143/19

Engine Model -

Ref. Img. Part No. Details
  2 Nut
Nut
MO122131750/0
In stock
Nut
£1.97 £1.64

  3 Sector. Height Adjustment Left
Sector. Height Adjustment Left
MO322735561/0
Available to backorder
Sector. Height Adjustment Left
£2.68 £2.23

  4 Lever. Height Adjustment
Lever. Height Adjustment
MO381003306/0
Available to backorder
Lever. Height Adjustment
£6.34 £5.28

  5 Protection. Wheel
Protection. Wheel
MO322600170/0
Available to backorder
Protection. Wheel
£10.14 £8.45

  6 Pin
Pin
MO122524324/0
Available to backorder
Pin
£4.22 £3.52

  9 Sector. Height Adjustment Right
Sector. Height Adjustment Right
MO322735559/0
Available to backorder
Sector. Height Adjustment Right
£2.68 £2.23

  10 Spring Washer
Spring Washer
MO112530150/0
Available to backorder
Spring Washer
£1.36 £1.13

  11 Right Pinion
Right Pinion
MO322570135/0
In stock
Right Pinion
£3.79 £3.16

  12 Height Adjustment Lever Assy
Height Adjustment Lever Assy
MO381003454/0
Available to backorder
Height Adjustment Lever Assy
£25.06 £20.88

  13 Lever. Height Adjustment
Lever. Height Adjustment
MO381003303/0
Available to backorder
Lever. Height Adjustment
£17.45 £14.54

  14 Screw
Screw
MO112728689/0
In stock
Screw
£1.40 £1.17

  15 Bearing
Bearing
MO119216035/0
Available to backorder
Bearing
£3.52 £2.93

  16 Seeger
Seeger
MO112608600/0
In stock
Seeger
£1.55 £1.29

  17 Washer
Washer
MO112521370/0
Available to backorder
Washer
£1.55 £1.29

  18 Left Pinion
Left Pinion
MO322570136/0
Available to backorder
Left Pinion
£3.79 £3.16

  19 Belt
Belt
MO135063710/0
In stock
Belt
£8.48 £7.07

  20 Gear Box Assy
Gear Box Assy
MO181003124/0
Available to backorder
Gear Box Assy
£112.62 £93.85

  21 Elastic Pin
Elastic Pin
MO112645705/0
In stock
Elastic Pin
£1.55 £1.29

  22 Pulley
Pulley
MO122601909/0
In stock
Pulley
£5.64 £4.70

  23 Spring
Spring
MO122430254/0
In stock
Spring
£4.08 £3.40

  24 Pin
Pin
MO122753000/0
In stock
Pin
£1.55 £1.29

  25 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  26 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  27 Bearing
Bearing
MO122122206/0
In stock
Bearing
£1.82 £1.52

  28 Wheel Ø 165
Wheel Ø 165
MO322686091/1
In stock
Wheel Ø 165
£6.76 £5.63

  29 Washer
Washer
MO122675100/0
Available to backorder
Washer
£1.82 £1.52

  30 Pin
Pin
MO122524341/0
In stock
Pin
£7.51 £6.26

  31 Wheel Ø 190
Wheel Ø 190
MO381007468/0
In stock
Wheel Ø 190
£14.75 £12.29

  32 Wheels Crown
Wheels Crown
MO322120109/0
Available to backorder
Wheels Crown
£6.62 £5.52

  33 Hub Cap Grey Grey
Hub Cap Grey Grey
MO322110729/0
In stock
Hub Cap Grey Grey
£2.68 £2.23

  34 Beta Hub Cap D.210 [Grey]
Beta Hub Cap D.210 [Grey]
MO322110492/0
Available to backorder
Beta Hub Cap D.210 [Grey]
£2.29 £1.91


Description

Castel Garden ES 414 TR Parts Diagram

Product Name - ES 414 TR

Model Year - 2019

Model Type - ES 414 TR

Art.N - 299364143/19

Engine Model -
