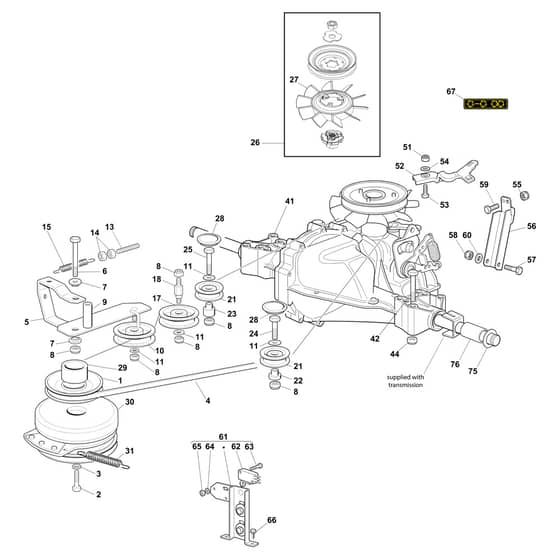

EF 103/22 V - 2019 - Efco Ride On Mower Transmission Diagram

Part No. ef_103_22_v_2019_transmission-group
EF 103/22 V - 2019 - Efco Ride On Mower Transmission Diagram
EF 103/22 V - 2019 - Efco Ride On Mower Transmission Diagram

Description

Efco EF 103/22 V Parts Diagram

Model Year - 2019

Ref. Img. Part No. Details
  1 Pulley Only for Hydrogear Transmission
Pulley Only for Hydrogear Transmission
MO125601577/0
Available to backorder
Pulley Only for Hydrogear Transmission
£45.04 £37.53

  1 Pulley Only for Tuff Torq Transmission
Pulley Only for Tuff Torq Transmission
MO125601566/1
Available to backorder
Pulley Only for Tuff Torq Transmission
£30.70 £25.58

  1 Self-Tapping Screw M5 X 16 Only for Hydrogear Transmission
Self-Tapping Screw M5 X 16 Only for Hydrogear Transmission
MO9943-0516-16
In stock
Self-Tapping Screw M5 X 16 Only for Hydrogear Transmission
£1.26 £1.05

  2 Screw
Screw
MO112737320/0
In stock
Screw
£4.37 £3.64

  3 Washer
Washer
MO112543000/0
Available to backorder
Washer
£1.63 £1.36

  4 Belt
Belt
MO135062019/0
In stock
Belt
£41.74 £34.78

  5 Lever
Lever
MO382318165/2
Available to backorder
Lever
£27.76 £23.13

  6 Screw
Screw
MO112793905/0
Available to backorder
Screw
£1.97 £1.64

  7 Bushing
Bushing
MO125038002/1
Available to backorder
Bushing
£1.55 £1.29

  9 Spacer
Spacer
MO125160027/0
Available to backorder
Spacer
£2.53 £2.11

  10 Pulley
Pulley
MO125601554/0
In stock
Pulley
£25.66 £21.38

  11 Washer
Washer
MO112523060/0
In stock
Washer
£1.55 £1.29

  13 Tie Rod
Tie Rod
MO125840010/1
Available to backorder
Tie Rod
£1.97 £1.64

  14 Nut
Nut
MO112293200/0
In stock
Nut
£1.55 £1.29

  15 Spring
Spring
MO125430219/1
Available to backorder
Spring
£3.66 £3.05

  17 Pulley
Pulley
MO125601613/1
In stock
Pulley
£16.99 £14.16

  18 Pin
Pin
MO125510139/0
Available to backorder
Pin
£10.85 £9.04

  21 Pulley
Pulley
MO325601570/1
In stock
Pulley
£24.37 £20.31

  22 Spacer
Spacer
MO125160030/2
Available to backorder
Spacer
£6.46 £5.38

  23 Spacer
Spacer
MO125160024/2
In stock
Spacer
Was £8.29 £6.91 Special Price £5.27 £4.39

  24 Screw
Screw
MO112691115/0
Available to backorder
Screw
£1.55 £1.29

  25 Screw
Screw
MO112691400/0
Available to backorder
Screw
£1.55 £1.29

  26 Complete Fan Only for Hydrogear Transmission
Complete Fan Only for Hydrogear Transmission
MO118802723/0
Available to backorder
Complete Fan Only for Hydrogear Transmission
£161.89 £134.91

  27 Fan
Fan
MO118870130/0
Available to backorder
Fan
£36.40 £30.33

  28 Cover
Cover
MO125109521/1
Available to backorder
Cover
£1.63 £1.36

  29 Spacer
Spacer
MO125160059/0
Available to backorder
Spacer
£7.52 £6.27

  30 Clutch
Clutch
MO118399062/1
Available to backorder
Clutch
£351.52 £292.93

  31 Spring
Spring
MO125430210/1
Available to backorder
Spring
£2.82 £2.35

  41 Transmission Only for Hydrogear Transmission
Transmission Only for Hydrogear Transmission
MO118400990/0
Available to backorder
Transmission Only for Hydrogear Transmission
£1,975.33 £1,646.11

  41 Transmission Only for Tuff Torq Transmission
Transmission Only for Tuff Torq Transmission
MO118400950/1
Available to backorder
Transmission Only for Tuff Torq Transmission
£866.59 £722.16

  42 Screw
Screw
MO112691600/0
Available to backorder
Screw
£1.84 £1.53

  44 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.70 £1.42

  51 Nut
Nut
MO112154510/0
In stock
Nut
£1.55 £1.29

  52 Lever
Lever
MO325318253/0
Available to backorder
Lever
£4.78 £3.98

  53 Screw
Screw
MO112791213/1
In stock
Screw
£1.55 £1.29

  54 Washer
Washer
MO112523040/0
In stock
Washer
£1.55 £1.29

  55 Nut
Nut
MO112293201/0
In stock
Nut
£1.70 £1.42

  56 Support
Support
MO382785199/0
Available to backorder
Support
£26.24 £21.87

  57 Screw
Screw
MO112691700/0
Available to backorder
Screw
£1.84 £1.53

  58 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  59 Screw
Screw
MO112793102/0
In stock
Screw
£1.55 £1.29

  60 Washer
Washer
MO112521350/0
In stock
Washer
£1.55 £1.29

  61 Switch Kit
Switch Kit
MO382394853/0LC
Available to backorder
Switch Kit
£56.32 £46.93

  62 Micro-Switch
Micro-Switch
MO119410609/1LC
In stock
Micro-Switch
£27.17 £22.64

  63 Screw
Screw
MO112735602/0
Available to backorder
Screw
£1.55 £1.29

  64 Grower
Grower
MO112581100/0
Available to backorder
Grower
£1.33 £1.11

  65 Nut
Nut
MO112290791/0
Available to backorder
Nut
£1.55 £1.29

  66 Screw
Screw
MO112735110/0
Available to backorder
Screw
£1.63 £1.36

  67 Label
Label
MO114357423/2
Available to backorder
Label
£2.24 £1.87

  75 Washer
Washer
MO125670005/2
In stock
Washer
£4.08 £3.40

  76 Spacer
Spacer
MO125160023/0
Available to backorder
Spacer
£7.31 £6.09


Description

Efco EF 103/22 V Parts Diagram

Model Year - 2019
