Snapper ZTX105 2691707-00 Lift Group

Part No. ztx105_2691707_00_lift_group-group
Snapper ZTX105 2691707-00 Lift Group
Snapper ZTX105 2691707-00 Lift Group

Description

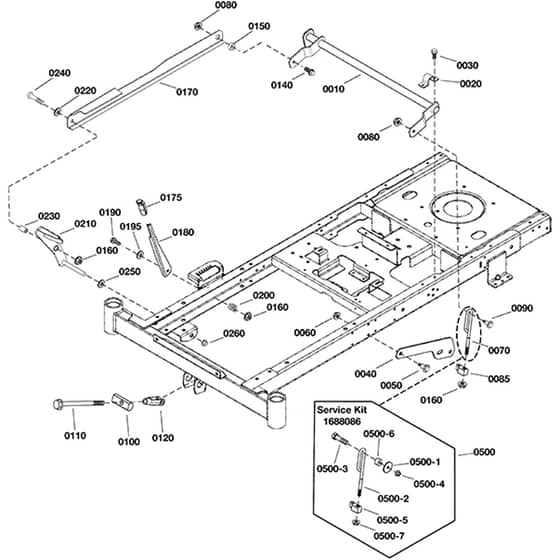

Snapper ZTX105 2691707-00 - Lift Group - Parts Diagram

Ref. Img. Part No. Details
  10 Lift Shaft
Lift Shaft
BP84001704
Available to backorder
Lift Shaft
£83.64 £69.70

  20 Rocker Shaft Strap
Rocker Shaft Strap
BP1761690HYP
Available to backorder
Rocker Shaft Strap
£8.92 £7.43

  30 5/16-18.625 Screw
5/16-18.625 Screw
SN703949
Available to backorder
5/16-18.625 Screw
£3.30 £2.75

  40 Lift Arm
Lift Arm
BP1757953AYP
Available to backorder
Lift Arm
£27.31 £22.76

  50 Bolt-Shldr 5/16-18 0.
Bolt-Shldr 5/16-18 0.
BP1732426SM
Available to backorder
Bolt-Shldr 5/16-18 0.
£4.72 £3.93

  60 Nut
Nut
SN703115
Available to backorder
Nut
£2.83 £2.36

  85 Trunnion
Trunnion
SY1731894SM
Available to backorder
Trunnion
£9.71 £8.09

  90 Bolt-Shd.38-16X.499D
Bolt-Shd.38-16X.499D
BP009X51MA
Available to backorder
Bolt-Shd.38-16X.499D
£4.92 £4.10

  100 Pivot
Pivot
BP1757955YP
Available to backorder
Pivot
£12.17 £10.14

  110 Rod
Rod
BP1757954YP
Available to backorder
Rod
£16.74 £13.95

  120 1/2-20
1/2-20
BP5023174SM
Available to backorder
1/2-20
£18.04 £15.03

  140 Screw
Screw
SN704038
Available to backorder
Screw
£3.41 £2.84

  150 25/64 X 5/8 X 3/16 Spacer
25/64 X 5/8 X 3/16 Spacer
BP1663752SM
Available to backorder
25/64 X 5/8 X 3/16 Spacer
£6.52 £5.43

  160 Cntr Lck
Cntr Lck
SN703893
Available to backorder
Cntr Lck
£4.34 £3.62

  170 Lift Link
Lift Link
BP84001705
Available to backorder
Lift Link
£55.32 £46.10

  175 Grip
Grip
BP84001706
Available to backorder
Grip
£8.54 £7.12

  180 Height Adjust Lever
Height Adjust Lever
BP84001707
Available to backorder
Height Adjust Lever
£32.44 £27.03

  190 Bolt
Bolt
SN770137
Available to backorder
Bolt
£3.48 £2.90

  195 Washer
Washer
SN704128
Available to backorder
Washer
£3.12 £2.60

  200 Compression Spring
Compression Spring
BP2162085SM
Available to backorder
Compression Spring
£7.03 £5.86

  210 Pedal
Pedal
BP84001708
Available to backorder
Pedal
£102.72 £85.60

  220 Flat Washer
Flat Washer
BP703878
Available to backorder
Flat Washer
£3.04 £2.53

  230 Diff. Lock Bushing
Diff. Lock Bushing
BP1756612YP
Available to backorder
Diff. Lock Bushing
£4.60 £3.83

  240 3/8-16X2 Capscrew
3/8-16X2 Capscrew
SN703589
Available to backorder
3/8-16X2 Capscrew
£3.46 £2.88

  250 5/8 Washer
5/8 Washer
SN703580
Available to backorder
5/8 Washer
£3.46 £2.88

  260 5/8 Pushnut
5/8 Pushnut
SN771009
Available to backorder
5/8 Pushnut
£4.72 £3.93

  500 Zt Lift Kit
Zt Lift Kit
SN1688086
Available to backorder
Zt Lift Kit
£42.80 £35.67

  5001 .41 X 1.75 X Washer
.41 X 1.75 X Washer
BP5025305SM
In stock
.41 X 1.75 X Washer
Was £4.62 £3.85 Special Price £3.32 £2.77

  5002 Lift Rod
Lift Rod
BP84003818
Available to backorder
Lift Rod
£20.86 £17.38

  5003 3/8-16X1.5 Capscrew
3/8-16X1.5 Capscrew
SN703406
Available to backorder
3/8-16X1.5 Capscrew
£3.26 £2.72

  5004 Hex Flange
Hex Flange
SN703158
In stock
Hex Flange
£3.19 £2.66

  5005 Trunnion
Trunnion
BP84003820
In stock
Trunnion
£9.68 £8.07

  5006 Spacer
Spacer
BP5100334SM
In stock
Spacer
Was £6.66 £5.55 Special Price £4.80 £4.00

  5007 Hex Flange
Hex Flange
BP5025396SM
Available to backorder
Hex Flange
£4.20 £3.50


Description

Snapper ZTX105 2691707-00 - Lift Group - Parts Diagram
