Snapper NX100 7800971-00 Transmission Assembly

Snapper NX100 7800971-00 Transmission Assembly
Snapper NX100 7800971-00 Transmission Assembly

Description

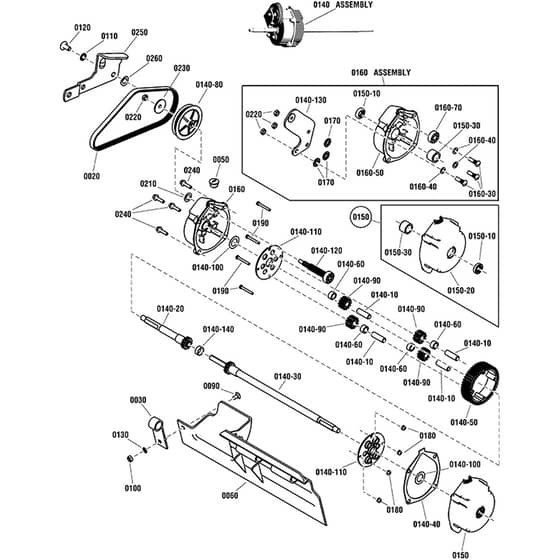

Snapper NX100 7800971-00 - Transmission Assembly - Parts Diagram

Ref. Img. Part No. Details
  20 Poly-V
Poly-V
SN7012354YP
Available to backorder
Poly-V
£18.25 £15.21

  30 Foot Guard Support
Foot Guard Support
BP7012616YP
Available to backorder
Foot Guard Support
£5.46 £4.55

  50 Transmission Housing
Transmission Housing
SN703931
Available to backorder
Transmission Housing
£3.04 £2.53

  60 Foot
Foot
BP7029008YP
Available to backorder
Foot
£35.50 £29.58

  90 1/4-20 X 1/2
1/4-20 X 1/2
BP703978
Available to backorder
1/4-20 X 1/2
£3.64 £3.03

  100 Hex
Hex
SN703127
Available to backorder
Hex
£2.69 £2.24

  120 5/16-18 X 5/8 Truss Head Torx Screw
5/16-18 X 5/8 Truss Head Torx Screw
BP1753983YP
Available to backorder
5/16-18 X 5/8 Truss Head Torx Screw
£5.54 £4.62

  130 1/4 Internal Tooth Lock
1/4 Internal Tooth Lock
SN703462
Available to backorder
1/4 Internal Tooth Lock
£2.69 £2.24

  140 Transmission
Transmission
BP7053943YP
Available to backorder
Transmission
£477.60 £398.00

  150 Left Housing Assembly
Left Housing Assembly
BP7053939YP
Available to backorder
Left Housing Assembly
£34.80 £29.00

  160 Housing
Housing
BP7051908YP
Available to backorder
Housing
£55.66 £46.38

  170 .325 Id X .850 Od X .041 Thk
.325 Id X .850 Od X .041 Thk
SN703936
Available to backorder
.325 Id X .850 Od X .041 Thk
£2.69 £2.24

  180 .325 Id X .850 Od X .041 Thk
.325 Id X .850 Od X .041 Thk
SN7090376YP
Available to backorder
.325 Id X .850 Od X .041 Thk
£119.99 £99.99

  190 #10-32 X 1-1/2 Hex Head Cap Gr5
#10-32 X 1-1/2 Hex Head Cap Gr5
SN703938
Available to backorder
#10-32 X 1-1/2 Hex Head Cap Gr5
£2.89 £2.41

  210 .453 X .75 X .073
.453 X .75 X .073
SN703349
Available to backorder
.453 X .75 X .073
£2.75 £2.29

  220 5/16-24
5/16-24
SN703459
Available to backorder
5/16-24
£3.12 £2.60

  230 .32 Id X 1.40 Od X .10 Thk
.32 Id X 1.40 Od X .10 Thk
SN703939
Available to backorder
.32 Id X 1.40 Od X .10 Thk
£119.99 £99.99

  240 1/4-20 X 1 Hex Washer Self-Tap
1/4-20 X 1 Hex Washer Self-Tap
BP703833
Available to backorder
1/4-20 X 1 Hex Washer Self-Tap
£2.88 £2.40

  250 Differential
Differential
SN7034179BMYP
Available to backorder
Differential
£16.08 £13.40

  260 0.445 Id X 0.780 Od X 0.025 Thk
0.445 Id X 0.780 Od X 0.025 Thk
SN703940
Available to backorder
0.445 Id X 0.780 Od X 0.025 Thk
£2.89 £2.41

  14010 Pinion
Pinion
BP7011110YP
Available to backorder
Pinion
£3.92 £3.27

  14020 Short Axle Assembly
Short Axle Assembly
BP7050830YP
Available to backorder
Short Axle Assembly
£50.06 £41.72

  14030 Long Axle Assembly
Long Axle Assembly
BP7050831YP
Available to backorder
Long Axle Assembly
£99.62 £83.02

  14040 V21 Gasket
V21 Gasket
BP7011774YP
Available to backorder
V21 Gasket
£14.78 £12.32

  14050 46T
46T
BP7012495YP
Available to backorder
46T
£17.72 £14.77

  14060 .700 Od X .480 Id X .380 L
.700 Od X .480 Id X .380 L
SN703933
Available to backorder
.700 Od X .480 Id X .380 L
£3.12 £2.60

  14080 Poly-V (3.5 O.D.) Pulley
Poly-V (3.5 O.D.) Pulley
BP7019213YP
Available to backorder
Poly-V (3.5 O.D.) Pulley
£48.10 £40.08

  14090 Pinion (12 Tooth
Pinion (12 Tooth
BP7021115YP
Available to backorder
Pinion (12 Tooth
£4.06 £3.38

  15010 5/8
5/8
BP7012314YP
Available to backorder
5/8" Id Seal
£4.00 £3.33

  15020 Left Hand Housing
Left Hand Housing
SN7029033YP
Available to backorder
Left Hand Housing
£34.28 £28.57

  15030 Tapered
Tapered
BP7029035YP
Available to backorder
Tapered
£5.22 £4.35

  16030 5/16-24 X 1-1/8 Rib Neck
5/16-24 X 1-1/8 Rib Neck
SN703935
Available to backorder
5/16-24 X 1-1/8 Rib Neck
£119.99 £99.99

  16040 5/8
5/8
BP7024442YP
Available to backorder
5/8" O.D. Gasket
£2.80 £2.33

  16050 Right Hand Housing
Right Hand Housing
SN7029034YP
Available to backorder
Right Hand Housing
£33.97 £28.31

  16070 Ball
Ball
BP7073963YP
Available to backorder
Ball
£14.98 £12.48

  140100 1.25 X .765 X .03
1.25 X .765 X .03
BP7031965YP
Available to backorder
1.25 X .765 X .03
£2.94 £2.45

  140110 Differential Gear
Differential Gear
BP7031970YP
Available to backorder
Differential Gear
£24.02 £20.02

  140120 Input Gear Assembly
Input Gear Assembly
BP7050767YP
Available to backorder
Input Gear Assembly
£12.32 £10.27

  140130 Differential Bracket Weldment
Differential Bracket Weldment
BP7051903AYP
Available to backorder
Differential Bracket Weldment
£24.64 £20.53

  140140 .820 Od X .720 Id X .330 L Spacer
.820 Od X .720 Id X .330 L Spacer
SN703934
Available to backorder
.820 Od X .720 Id X .330 L Spacer
£12.74 £10.62


Description

Snapper NX100 7800971-00 - Transmission Assembly - Parts Diagram
