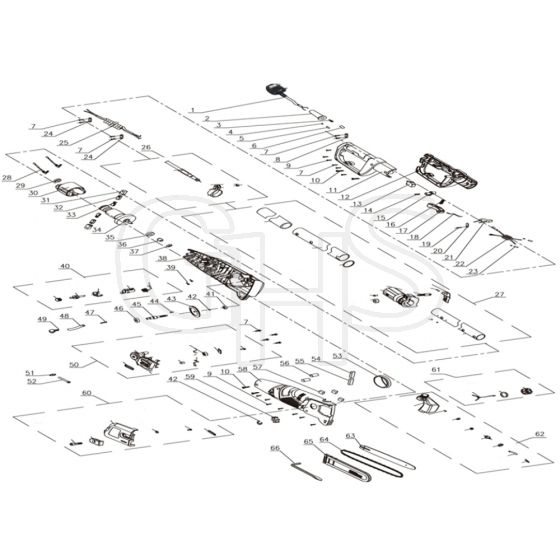

Cobra P20E - Polesaw Main Diagram

Ref. Img. Part No. Details
  9 Self-Tapping Screw
Self-Tapping Screw
CO8SJAB40-14Q Out of stock
Self-Tapping Screw
£2.52 £2.10

  10 Self-Tapping Screw
Self-Tapping Screw
CO8SJAB50-20Q Out of stock
Self-Tapping Screw
£2.52 £2.10

  11 Right Handle
Right Handle
CO8001-430802-0008720 Out of stock
Right Handle
£11.45 £9.54

  12 Left Handle
Left Handle
CO8001-430801-0008720 Out of stock
Left Handle
£11.45 £9.54

  13 Control Switch
Control Switch
CO8042-462701-0100010 Out of stock
Control Switch
£2.52 £2.10

  16 Switch Spring
Switch Spring
CO8342-740201-0000000 Out of stock
Switch Spring
£2.52 £2.10

  17 Switch Button
Switch Button
CO8312-430802-0117020 Out of stock
Switch Button
£2.52 £2.10

  26 Braces Assy'
Braces Assy'
CO8440-430812-0000120 Out of stock
Braces Assy'
£5.10 £4.25

  27 The Pipe Components
The Pipe Components
CO8440-430820-0017020 Out of stock
The Pipe Components
£36.71 £30.59

  30 Stator Assy'
Stator Assy'
CO8405-430801-0000010 Out of stock
Stator Assy'
£2.52 £2.10

  31 Brush Holder
Brush Holder
CO8409-534803-0000010 Out of stock
Brush Holder
£2.52 £2.10

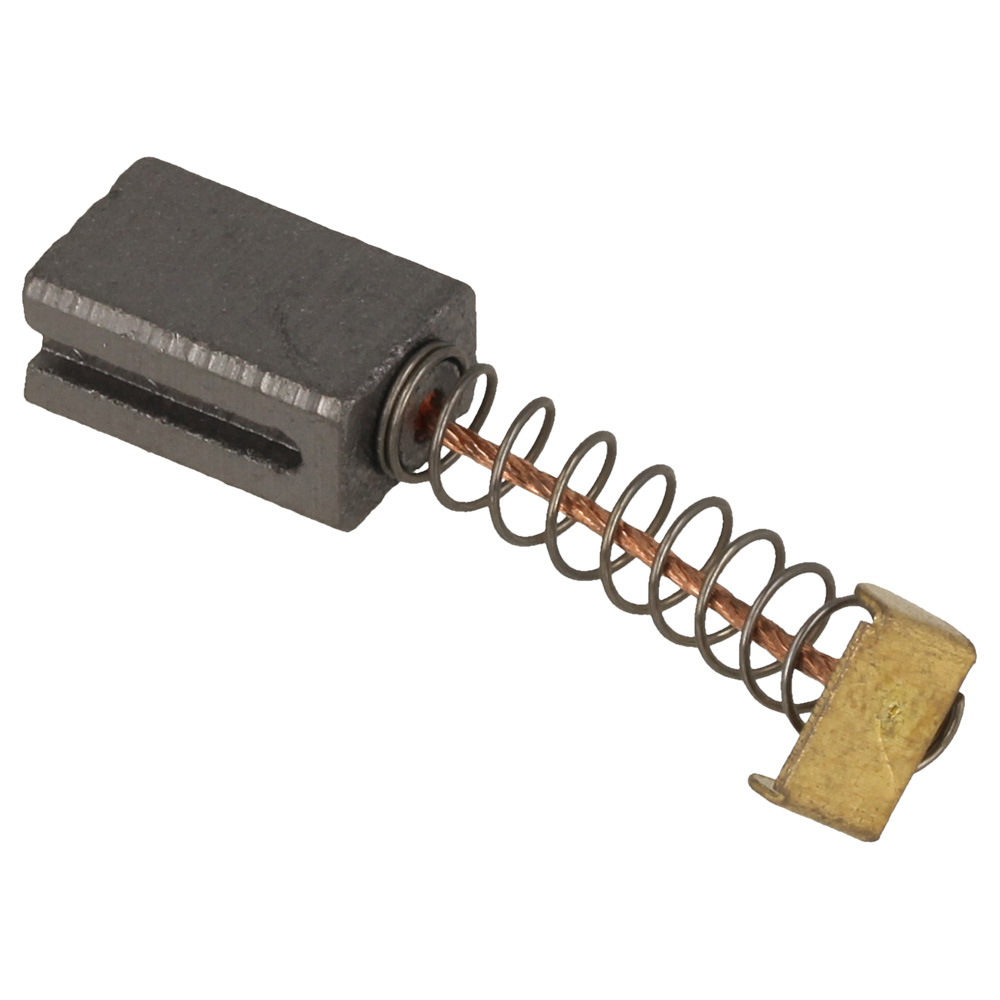

  33 Carbon Brush
Carbon Brush
CO8406-430801-0000000 Out of stock
Carbon Brush
£2.52 £2.10

  34 Rotor Assy'
Rotor Assy'
CO8402-430801-0100010 Out of stock
Rotor Assy'
£9.66 £8.05

  36 Small Gear
Small Gear
CO8123-430602-0100000 Out of stock
Small Gear
£7.39 £6.16

  38 Left Housing
Left Housing
CO8006-430801-0008720 Out of stock
Left Housing
£11.20 £9.33

  40 Pump Assy'
Pump Assy'
CO8440-430602-0000010 Out of stock
Pump Assy'
£3.64 £3.03

  41 Deep Groove Ball Bearing
Deep Groove Ball Bearing
CO8BC-170606-ST Out of stock
Deep Groove Ball Bearing
£2.52 £2.10

  42 E Retaining Ring
E Retaining Ring
CO8CE-07B Out of stock
E Retaining Ring
£1.26 £1.05

  43 Big Gear
Big Gear
CO8123-430601-0100000 Out of stock
Big Gear
£18.23 £15.19

  44 Woodruff Key
Woodruff Key
CO8205-430601-0000000 Out of stock
Woodruff Key
£2.52 £2.10

  45 Output Shaft
Output Shaft
CO8085-430601-0300000 Out of stock
Output Shaft
£3.19 £2.66

  46 Deep Groove Ball Bearing
Deep Groove Ball Bearing
CO8BC-221006-ST Out of stock
Deep Groove Ball Bearing
£2.52 £2.10

  47 Oil Tube Fixing Spring
Oil Tube Fixing Spring
CO8342-000001-0000000 Out of stock
Oil Tube Fixing Spring
£2.52 £2.10

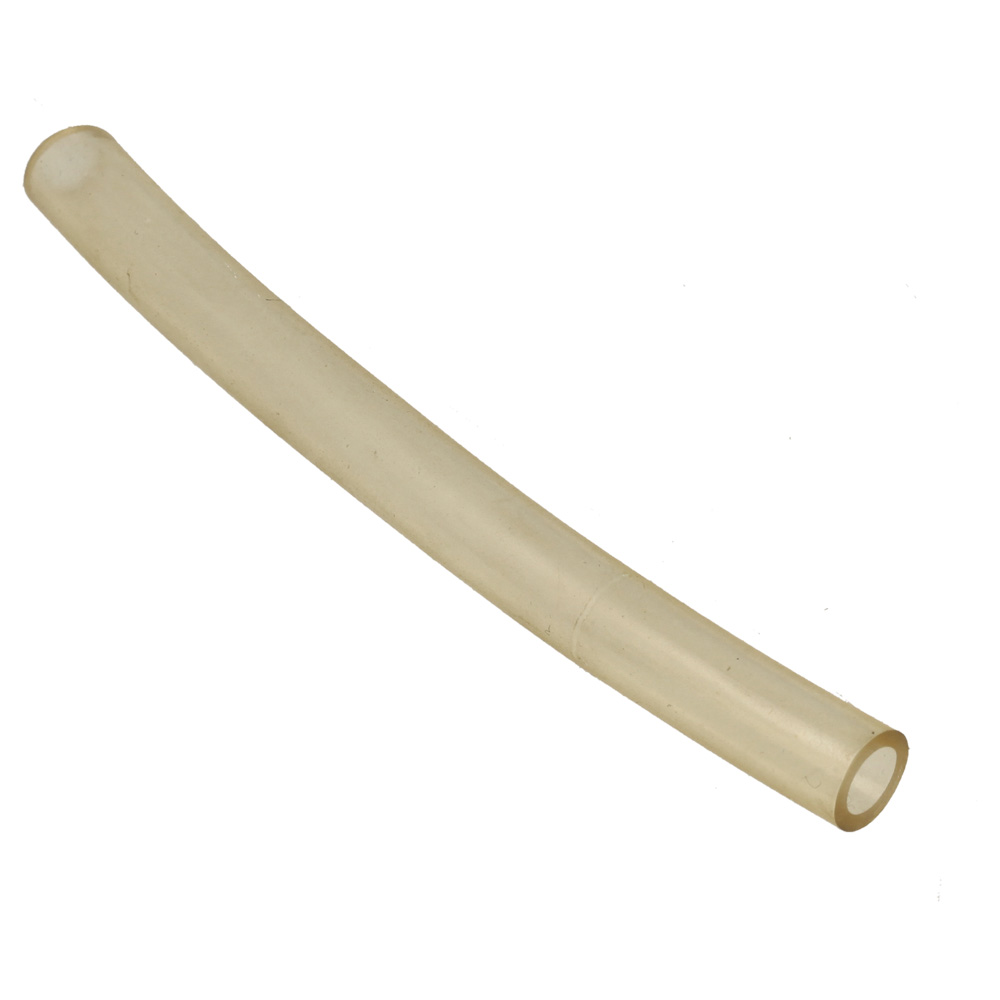

  48 Transparent Oil Tube
Transparent Oil Tube
CO234-1001 Out of stock
Transparent Oil Tube
£2.52 £2.10

  49 Middle Oil Connection
Middle Oil Connection
CO8065-463102-0001710 Out of stock
Middle Oil Connection
£2.52 £2.10

  50 Right Housing Inlay Assy'
Right Housing Inlay Assy'
CO8440-430606-0000000 Out of stock
Right Housing Inlay Assy'
£3.44 £2.87

  51 Tightening Nut
Tightening Nut
CO8207-463101-0000000 Out of stock
Tightening Nut
£1.26 £1.05

  52 Stretching Screw
Stretching Screw
CO8207-481001-0100000 Out of stock
Stretching Screw
£1.26 £1.05

  58 Right Housing
Right Housing
CO8006-430802-0008720 Out of stock
Right Housing
£11.20 £9.33

  59 Sprocket
Sprocket
CO8128-462201-0000000 Out of stock
Sprocket
£2.52 £2.10

  60 End Cap Assy'
End Cap Assy'
CO8440-430801-0017020 Out of stock
End Cap Assy'
£3.49 £2.91

  61 Tank Cap Assy'
Tank Cap Assy'
CO8440-430817-0017020 Out of stock
Tank Cap Assy'
£2.52 £2.10

  62 Tank Assy'
Tank Assy'
CO8440-430803-0000010 Out of stock
Tank Assy'
£6.35 £5.29

  63 8
8
OR080SDEA041 Out of stock
8" Bar
£24.82 £20.68

  64 Chain
Chain
CO91PX033E Out of stock
Chain
£11.09 £9.24

  65 Blade Sleeve
Blade Sleeve
CO9331-T10701-0000120 Out of stock
Blade Sleeve
£2.60 £2.17

  66 Spanner
Spanner
CO8261-430101-0000000 Out of stock
Spanner
£2.52 £2.10


Description

Cobra P20E Pole Pruner Parts Diagram
