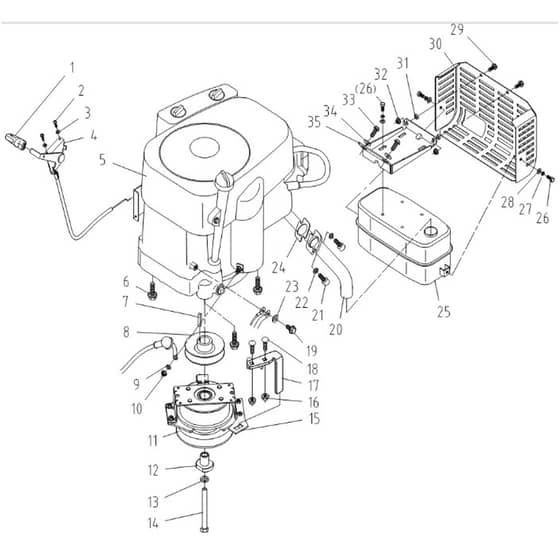

Cobra LT92HRL 2023 - Tractor Apr 2023 Engine Diagram

Cobra LT92HRL 2023 - Tractor Apr 2023 Engine Diagram
Cobra LT92HRL 2023 - Tractor Apr 2023 Engine Diagram

Description

Cobra LT92HRL 2023 Ride On Mower Parts Diagram

Ref. Img. Part No. Details
  1 Damper Knob
Damper Knob
CO20084362
Available to backorder
Damper Knob
£1.54 £1.28

  2 Screw M4×16
Screw M4×16
CO20051803
Available to backorder
Screw M4×16
£1.25 £1.04

  3 Washer 4
Washer 4
CO20061531
Available to backorder
Washer 4
£1.25 £1.04

  4 Throttle Cable
Throttle Cable
CO20071241
Available to backorder
Throttle Cable
£29.10 £24.25

  6 Tapping Screw 3/8
Tapping Screw 3/8
CO20061285
Available to backorder
Tapping Screw 3/8"-16-1 1/4"
£1.25 £1.04

  7 Flat Key 6.35×30
Flat Key 6.35×30
CO20070519
Available to backorder
Flat Key 6.35×30
£1.25 £1.04

  8 Engine Pulley Weldment
Engine Pulley Weldment
CO20070850
Available to backorder
Engine Pulley Weldment
£29.41 £24.51

  9 Washer 6
Washer 6
CO20061482
Available to backorder
Washer 6
£1.25 £1.04

  10 Flange Lock Nut M6
Flange Lock Nut M6
CO20061385
Available to backorder
Flange Lock Nut M6
£1.25 £1.04

  11 Electric Clutch
Electric Clutch
CO20085206
Available to backorder
Electric Clutch
£306.53 £255.44

  12 Clutch Step Cover
Clutch Step Cover
CO20085758
Available to backorder
Clutch Step Cover
£8.59 £7.16

  13 Spring Washer 7/16
Spring Washer 7/16
CO20061455
Available to backorder
Spring Washer 7/16"
£1.25 £1.04

  14 Engine Axial Bolt 7/16-20Unf
Engine Axial Bolt 7/16-20Unf
CO20071189
Available to backorder
Engine Axial Bolt 7/16-20Unf
£2.18 £1.82

  15 Clutch Card
Clutch Card
CO20085121
Available to backorder
Clutch Card
£1.27 £1.06

  16 Flange Lock Nut M8
Flange Lock Nut M8
CO20061348
Available to backorder
Flange Lock Nut M8
£1.25 £1.04

  17 Clutch Plate
Clutch Plate
CO20085757
Available to backorder
Clutch Plate
£11.46 £9.55

  18 Bolt M8×20
Bolt M8×20
CO20061299
Available to backorder
Bolt M8×20
£1.25 £1.04

  19 Flange Bolt M8×16
Flange Bolt M8×16
CO20084341
Available to backorder
Flange Bolt M8×16
£11.46 £9.55

  20 Exhaust Pipe
Exhaust Pipe
CO20074428
Available to backorder
Exhaust Pipe
£9.68 £8.07

  21 Screw 5/16
Screw 5/16
CO20060850
Available to backorder
Screw 5/16"-18 -3/4"
£1.25 £1.04

  22 Spring Washer 5/16
Spring Washer 5/16
CO20061453
Available to backorder
Spring Washer 5/16"
£1.25 £1.04

  23 Washer 8
Washer 8
CO20061431
Available to backorder
Washer 8
£1.25 £1.04

  24 Gasket
Gasket
CO20070868
Available to backorder
Gasket
£1.25 £1.04

  25 Muffle
Muffle
CO20071214
Available to backorder
Muffle
£57.30 £47.75

  26 Bolt M6×16
Bolt M6×16
CO20061184
Available to backorder
Bolt M6×16
£1.25 £1.04

  27 Spring Washer 6
Spring Washer 6
CO20061487
Available to backorder
Spring Washer 6
£1.25 £1.04

  28 Big Washer 6
Big Washer 6
CO20061539
Available to backorder
Big Washer 6
£1.20 £1.00

  30 Front Shield
Front Shield
CO20071219
Available to backorder
Front Shield
£26.27 £21.89

  31 Washer Φ6.2*Φ12*6
Washer Φ6.2*Φ12*6
CO20085755
Available to backorder
Washer Φ6.2*Φ12*6
£1.25 £1.04

  32 Flange Lock Nut M6
Flange Lock Nut M6
CO20061346
Available to backorder
Flange Lock Nut M6
£1.25 £1.04

  33 Flange Bolt 5/16-18Tx3/4
Flange Bolt 5/16-18Tx3/4
CO20082799
Available to backorder
Flange Bolt 5/16-18Tx3/4
£1.25 £1.04

  34 Big Washer 8
Big Washer 8
CO20061541
Available to backorder
Big Washer 8
£1.25 £1.04

  35 Bracket
Bracket
CO20084296
Available to backorder
Bracket
£14.10 £11.75


Description

Cobra LT92HRL 2023 Ride On Mower Parts Diagram
