Cobra LT112HR2L - Tractor Jan 2025 Drive Assy Diagram

Cobra LT112HR2L - Tractor Jan 2025 Drive Assy Diagram
Cobra LT112HR2L - Tractor Jan 2025 Drive Assy Diagram

Description

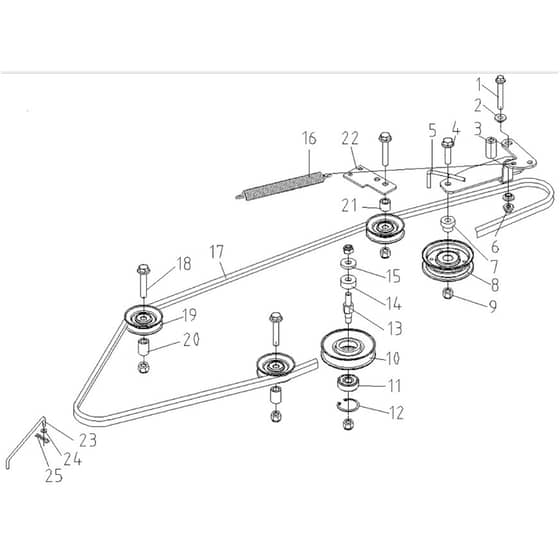

Cobra LT112HR2L Ride On Mower Parts Diagram

Ref. Img. Part No. Details
  1 Flange Bolt M8×60
Flange Bolt M8×60
CO20061275
Available to backorder
Flange Bolt M8×60
£1.25 £1.04

  2 Step Sleeve
Step Sleeve
CO20070780
Available to backorder
Step Sleeve
£1.25 £1.04

  3 Spacer ¢8X¢18X33
Spacer ¢8X¢18X33
CO20084436
Available to backorder
Spacer ¢8X¢18X33
£2.56 £2.13

  4 Flange Bolt M10×1.25×40
Flange Bolt M10×1.25×40
CO20062521
Available to backorder
Flange Bolt M10×1.25×40
£1.25 £1.04

  5 Driving Tention Arm Weldment
Driving Tention Arm Weldment
CO20090612
Available to backorder
Driving Tention Arm Weldment
£21.60 £18.00

  6 Flange Nut M8
Flange Nut M8
CO20061336
Available to backorder
Flange Nut M8
£1.25 £1.04

  7 Tention Pulley Bushing
Tention Pulley Bushing
CO20071180
Available to backorder
Tention Pulley Bushing
£3.44 £2.87

  8 Tention Pulley
Tention Pulley
CO20071213
Available to backorder
Tention Pulley
£30.08 £25.07

  9 Lock Nut M10×1.25
Lock Nut M10×1.25
CO20061403
Available to backorder
Lock Nut M10×1.25
£1.25 £1.04

  10 Tention Pulley
Tention Pulley
CO20070536
Available to backorder
Tention Pulley
£27.70 £23.08

  11 Bearing 6301-2Rs
Bearing 6301-2Rs
CO20092588
Available to backorder
Bearing 6301-2Rs
£10.80 £9.00

  12 Snap Ring 37
Snap Ring 37
CO20061549
Available to backorder
Snap Ring 37
£1.25 £1.04

  13 Tensioning Wheel Bolt
Tensioning Wheel Bolt
CO20084441
Available to backorder
Tensioning Wheel Bolt
£3.73 £3.11

  14 Washer ¢27X¢10.5X5
Washer ¢27X¢10.5X5
CO20062499
Available to backorder
Washer ¢27X¢10.5X5
£2.24 £1.87

  15 Big Washer 10
Big Washer 10
CO20061542
Available to backorder
Big Washer 10
£1.50 £1.25

  16 Spring
Spring
CO20070875
In stock
Spring
£4.92 £4.10

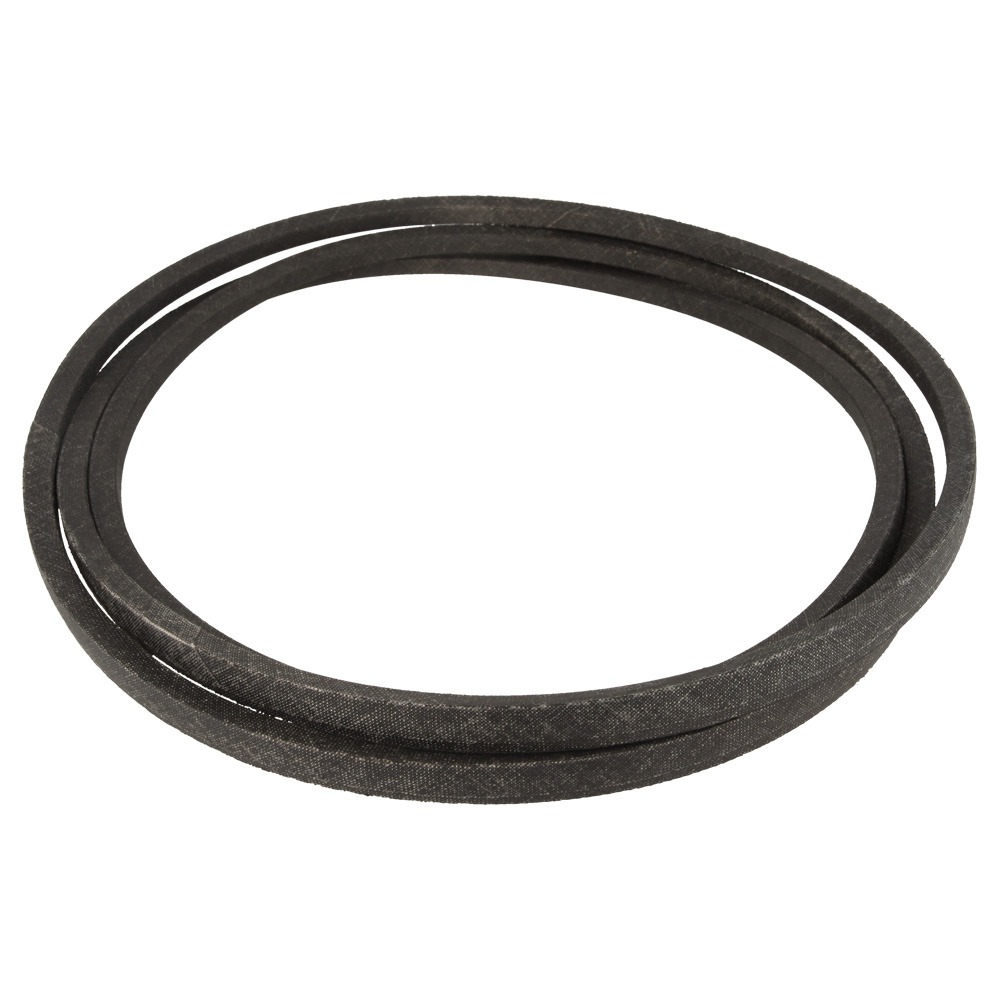

  17 V Belt Ha2870
V Belt Ha2870
CO20093293
Available to backorder
V Belt Ha2870
£83.33 £69.44

  18 Flange Bolt M10×1.25×50
Flange Bolt M10×1.25×50
CO20062515
Available to backorder
Flange Bolt M10×1.25×50
£1.25 £1.04

  19 Driving Guide Pulley
Driving Guide Pulley
CO20071208
Available to backorder
Driving Guide Pulley
£23.88 £19.90

  21 Guide Pulley Cushion Sleeve Ttm86
Guide Pulley Cushion Sleeve Ttm86
CO20084442
Available to backorder
Guide Pulley Cushion Sleeve Ttm86
£1.96 £1.63

  22 Travelling Guide Wheel Support Plate Ttm112H
Travelling Guide Wheel Support Plate Ttm112H
CO20089594
Available to backorder
Travelling Guide Wheel Support Plate Ttm112H
£6.96 £5.80

  23 Oil Discharge Push Rod Rear(K46)
Oil Discharge Push Rod Rear(K46)
CO20089596
Available to backorder
Oil Discharge Push Rod Rear(K46)
£4.07 £3.39

  24 Washer 5
Washer 5
CO20061445
Available to backorder
Washer 5
£1.25 £1.04

  25 Split Pin
Split Pin
CO20059765
Available to backorder
Split Pin
£1.25 £1.04


Description

Cobra LT112HR2L Ride On Mower Parts Diagram
