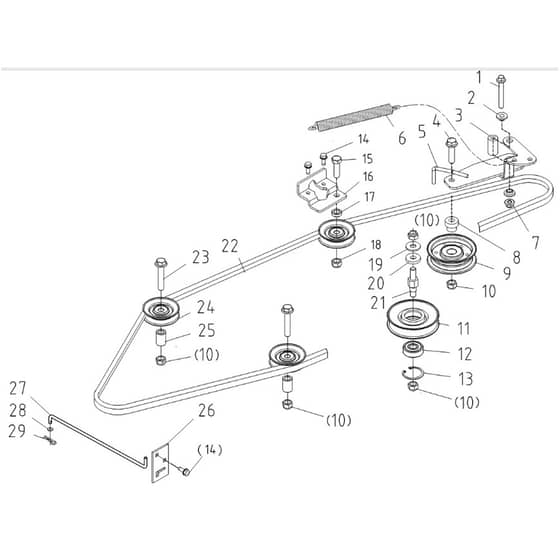

Cobra LT108MSL 2024 - Tractor Jan 2024 from build 2312- only Drive Assy Diagram

Cobra LT108MSL 2024 - Tractor Jan 2024 from build 2312- only Drive Assy Diagram
Cobra LT108MSL 2024 - Tractor Jan 2024 from build 2312- only Drive Assy Diagram

Description

Cobra LT108MSL 2024 Ride On Mower Parts Diagram

Ref. Img. Part No. Details
  1 Gear Shift Pin
Gear Shift Pin
CO20070581
Available to backorder
Gear Shift Pin
£2.06 £1.72

  2 Spacer ¢8X¢18X33
Spacer ¢8X¢18X33
CO20084436
Available to backorder
Spacer ¢8X¢18X33
£2.56 £2.13

  3 Hexagon Flange Lock Nut M6
Hexagon Flange Lock Nut M6
CO20061385
Available to backorder
Hexagon Flange Lock Nut M6
£1.25 £1.04

  4 Flange Bolt M8×60
Flange Bolt M8×60
CO20061275
Available to backorder
Flange Bolt M8×60
£1.25 £1.04

  5 Left Front Belt Guide
Left Front Belt Guide
CO20084713
Available to backorder
Left Front Belt Guide
£2.68 £2.23

  6 Bushing
Bushing
CO20070780
Available to backorder
Bushing
£1.25 £1.04

  7 Bolt M6X16
Bolt M6X16
CO20061289
Available to backorder
Bolt M6X16
£1.25 £1.04

  8 Flange Bolt M10×1.25×40
Flange Bolt M10×1.25×40
CO20062521
Available to backorder
Flange Bolt M10×1.25×40
£1.25 £1.04

  9 Driving Tention Arm Weldment
Driving Tention Arm Weldment
CO20084440
Available to backorder
Driving Tention Arm Weldment
£9.23 £7.69

  10 Flange Nut M8
Flange Nut M8
CO20061336
Available to backorder
Flange Nut M8
£1.25 £1.04

  11 Spring Pin
Spring Pin
CO20070576
Available to backorder
Spring Pin
£1.25 £1.04

  12 Tention Pulley Bushing
Tention Pulley Bushing
CO20071180
Available to backorder
Tention Pulley Bushing
£3.44 £2.87

  13 Washer 8
Washer 8
CO20062716
Available to backorder
Washer 8
£1.25 £1.04

  14 Linked Putter
Linked Putter
CO20084710
Available to backorder
Linked Putter
£9.52 £7.93

  15 Tention Pulley
Tention Pulley
CO20071213
Available to backorder
Tention Pulley
£30.08 £25.07

  16 Lock Nut M10×1.25
Lock Nut M10×1.25
CO20061403
Available to backorder
Lock Nut M10×1.25
£1.25 £1.04

  17 Traveling Tension Spring
Traveling Tension Spring
CO20070875
In stock
Traveling Tension Spring
£4.92 £4.10

  18 Flange Bolt M10×1.25×45
Flange Bolt M10×1.25×45
CO20061321
Available to backorder
Flange Bolt M10×1.25×45
£1.34 £1.12

  19 Tapping Screwm6*16
Tapping Screwm6*16
CO20082800
Available to backorder
Tapping Screwm6*16
£1.25 £1.04

  20 Guide Pulley Base Plate
Guide Pulley Base Plate
CO20084715
Available to backorder
Guide Pulley Base Plate
£4.42 £3.68

  21 Left Front Guide Pulley Cushion Sleeve
Left Front Guide Pulley Cushion Sleeve
CO20084712
Available to backorder
Left Front Guide Pulley Cushion Sleeve
£2.64 £2.20

  22 Big Washer 10
Big Washer 10
CO20061542
Available to backorder
Big Washer 10
£1.50 £1.25

  23 Washer ¢27X¢10.5X5
Washer ¢27X¢10.5X5
CO20062499
Available to backorder
Washer ¢27X¢10.5X5
£2.24 £1.87

  24 Tensioning Wheel Bolt
Tensioning Wheel Bolt
CO20084441
Available to backorder
Tensioning Wheel Bolt
£3.73 £3.11

  25 Flange Bolt M10×1.25×50
Flange Bolt M10×1.25×50
CO20062515
Available to backorder
Flange Bolt M10×1.25×50
£1.25 £1.04

  26 Driving Guide Pulley
Driving Guide Pulley
CO20071208
Available to backorder
Driving Guide Pulley
£23.88 £19.90

  27 Tention Pulley
Tention Pulley
CO20070536
Available to backorder
Tention Pulley
£27.70 £23.08

  28 Bearing 6301-2Rs
Bearing 6301-2Rs
CO20061626
Available to backorder
Bearing 6301-2Rs
£10.51 £8.76

  29 Snap Ring 37
Snap Ring 37
CO20061549
Available to backorder
Snap Ring 37
£1.25 £1.04

  30 V Belt Lg4-1050,Ha2645
V Belt Lg4-1050,Ha2645
CO20084444
Available to backorder
V Belt Lg4-1050,Ha2645
£63.96 £53.30

  31 Guide Pulley Cushion Sleeve
Guide Pulley Cushion Sleeve
CO20084442
Available to backorder
Guide Pulley Cushion Sleeve
£1.96 £1.63

  32 Right Belt Guide
Right Belt Guide
CO20084716
Available to backorder
Right Belt Guide
£2.68 £2.23

  33 Left Belt Guide
Left Belt Guide
CO20084709
Available to backorder
Left Belt Guide
£2.68 £2.23
