Cobra H5540VZ - Hedge Trimmer Main Diagram

Part No. h5540vz_hedge_trimmer_main-group
Cobra H5540VZ - Hedge Trimmer Main Diagram
Cobra H5540VZ - Hedge Trimmer Main Diagram

Description

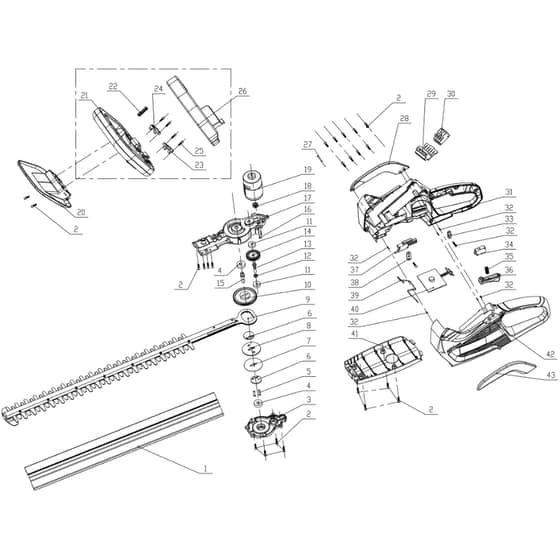

Cobra H5540VZ Hedge Trimmer Parts Diagram

Ref. Img. Part No. Details
  1 Blade Sheath
Blade Sheath
CO25100175501
Available to backorder
Blade Sheath
£7.34 £6.12

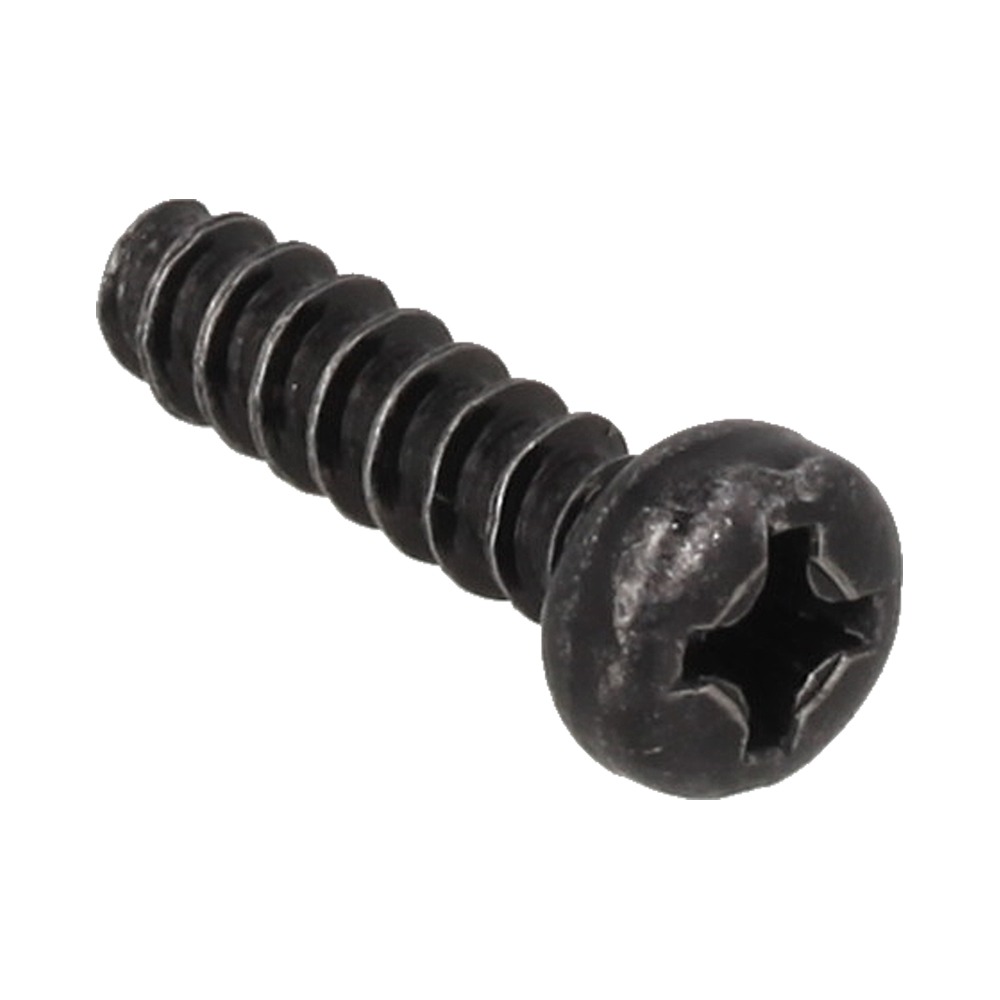

  2 Self-Driving Screw
Self-Driving Screw
CO26800100501
In stock
Self-Driving Screw
£1.28 £1.07

  4 Bearing
Bearing
CO26800400801
Available to backorder
Bearing
£4.20 £3.50

  6 Eccentric Gear
Eccentric Gear
CO26300294001
Available to backorder
Eccentric Gear
£2.48 £2.07

  9 Blade Assembly
Blade Assembly
CO23001402601
Available to backorder
Blade Assembly
£51.46 £42.88

  10 Big Wheel Gear
Big Wheel Gear
CO26900212401
Available to backorder
Big Wheel Gear
£8.83 £7.36

  11 Bearing
Bearing
CO26800402901
Available to backorder
Bearing
£4.40 £3.67

  13 Primary Output Shaft
Primary Output Shaft
CO26200110901
Available to backorder
Primary Output Shaft
£2.48 £2.07

  14 Duplicate Gear
Duplicate Gear
CO26900212301
Available to backorder
Duplicate Gear
£3.31 £2.76

  15 Two Stage Output Shaft
Two Stage Output Shaft
CO26200112701
Available to backorder
Two Stage Output Shaft
£2.48 £2.07

  20 Protecting Cover
Protecting Cover
CO25333400101
Available to backorder
Protecting Cover
£3.68 £3.07

  21 Front Handle
Front Handle
CO25334000101
Available to backorder
Front Handle
£18.37 £15.31

  25 Screw
Screw
CO26800107101
Available to backorder
Screw
£2.48 £2.07

  26 Front Handle Trigger
Front Handle Trigger
CO25333600301
Available to backorder
Front Handle Trigger
£7.34 £6.12

  28 Left Decorative Block
Left Decorative Block
CO25334100301
Available to backorder
Left Decorative Block
£3.68 £3.07

  29 Battery Male Plug
Battery Male Plug
CO25330100101
Available to backorder
Battery Male Plug
£2.48 £2.07

  30 Battery Male Terminal
Battery Male Terminal
CO26900118701
Available to backorder
Battery Male Terminal
£5.51 £4.59

  32 Self-Driving Screw
Self-Driving Screw
CO26800102101
Available to backorder
Self-Driving Screw
£2.48 £2.07

  33 Cable Pressing Board
Cable Pressing Board
CO25100102301
Available to backorder
Cable Pressing Board
£2.48 £2.07

  34 Switch
Switch
CO27600104301
Available to backorder
Switch
£5.14 £4.28

  36 Main Handle Trigger
Main Handle Trigger
CO25333700401
Available to backorder
Main Handle Trigger
£2.48 £2.07

  37 Mircoswitch
Mircoswitch
CO27600104101
Available to backorder
Mircoswitch
£5.51 £4.59

  39 Battery Pack Spring
Battery Pack Spring
CO26801129601
Available to backorder
Battery Pack Spring
£2.48 £2.07

  40 Control Board
Control Board
CO28600102601
Available to backorder
Control Board
£24.49 £20.41

  43 Right Decorative Block
Right Decorative Block
CO25334200301
Available to backorder
Right Decorative Block
£3.68 £3.07


Description

Cobra H5540VZ Hedge Trimmer Parts Diagram
