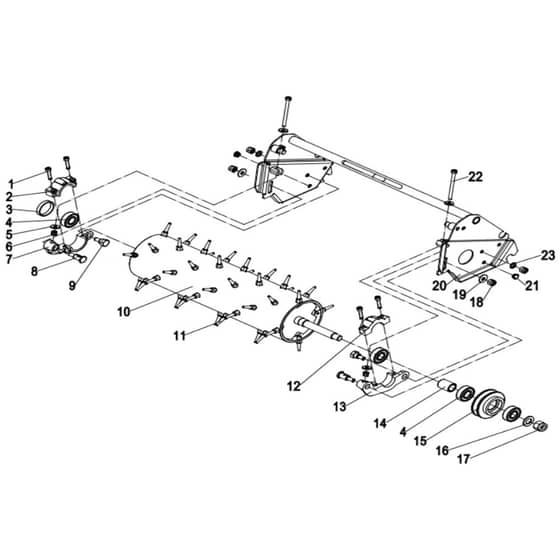

Cobra 25CXAR - 25" Aerator Cassette Fortis25B May 2023 Main Diagram

Cobra 25CXAR - 25" Aerator Cassette Fortis25B May 2023 Main Diagram
Cobra 25CXAR - 25" Aerator Cassette Fortis25B May 2023 Main Diagram

Description

Cobra 25CXAR Cylinder Mower Parts Diagram

Ref. Img. Part No. Details
  1 Hexagon Socket Head Screw M6×30-Black
Hexagon Socket Head Screw M6×30-Black
CO7240622
Available to backorder
Hexagon Socket Head Screw M6×30-Black
£1.20 £1.00

  2 Right Bearing Housing (Upper)
Right Bearing Housing (Upper)
CO4070810
Available to backorder
Right Bearing Housing (Upper)
£6.06 £5.05

  3 Spacer
Spacer
CO4163490
Available to backorder
Spacer
£5.54 £4.62

  4 Deep Groove Ball Bearing 6203Z-Nsk
Deep Groove Ball Bearing 6203Z-Nsk
CO7061237
Available to backorder
Deep Groove Ball Bearing 6203Z-Nsk
£10.70 £8.92

  5 Washer - A 6
Washer - A 6
CO7030604
Available to backorder
Washer - A 6
£1.20 £1.00

  6 Hex Lock Nut M6-Lh
Hex Lock Nut M6-Lh
CO7020615
In stock
Hex Lock Nut M6-Lh
£1.20 £1.00

  7 Right Bearing Housing (Lower)
Right Bearing Housing (Lower)
CO4070820
Available to backorder
Right Bearing Housing (Lower)
£13.72 £11.43

  8 Bolt(With Holes)
Bolt(With Holes)
CO1070290
Available to backorder
Bolt(With Holes)
£5.59 £4.66

  9 Bolt
Bolt
CO1070280
Available to backorder
Bolt
£4.02 £3.35

  10 Tine Mounting Tube(25
Tine Mounting Tube(25
CO4034901
Available to backorder
Tine Mounting Tube(25")
£179.33 £149.44

  11 Tine
Tine
CO3012065
Available to backorder
Tine
£7.98 £6.65

  12 Left Bearing Housing (Upper)
Left Bearing Housing (Upper)
CO4070790
Available to backorder
Left Bearing Housing (Upper)
£6.06 £5.05

  13 Left Bearing Housing (Lower)
Left Bearing Housing (Lower)
CO4070800
Available to backorder
Left Bearing Housing (Lower)
£13.72 £11.43

  14 Pulley Spacer
Pulley Spacer
CO4034702
Available to backorder
Pulley Spacer
£4.63 £3.86

  15 Pulley
Pulley
CO1042026
Available to backorder
Pulley
£42.94 £35.78

  16 Flat Washer - A 14
Flat Washer - A 14
CO7031401
Available to backorder
Flat Washer - A 14
£1.25 £1.04

  17 Hex Lock Nut M14
Hex Lock Nut M14
CO7021407
Available to backorder
Hex Lock Nut M14
£1.25 £1.04

  18 Hex Lock Nut M8
Hex Lock Nut M8
CO7020803
Available to backorder
Hex Lock Nut M8
£1.25 £1.04

  19 Washer - A 8
Washer - A 8
CO7030813
Available to backorder
Washer - A 8
£1.25 £1.04

  20 Bracket (25”)
Bracket (25”)
CO4034892C-9005
Available to backorder
Bracket (25”)
£97.46 £81.22

  21 Plug
Plug
CO7150153
Available to backorder
Plug
£1.25 £1.04

  22 Slotted Cylindrical Head Screw M6×80-L
Slotted Cylindrical Head Screw M6×80-L
CO7290612
In stock
Slotted Cylindrical Head Screw M6×80-L
£4.90 £4.08

  23 Flat Washer- A 8
Flat Washer- A 8
CO7030819
Available to backorder
Flat Washer- A 8
£1.25 £1.04


Description

Cobra 25CXAR Cylinder Mower Parts Diagram
