Cobra 17CXSC - 17" Scarifier Cassette Fortis17B May 2023 Main Diagram

Cobra 17CXSC - 17" Scarifier Cassette Fortis17B May 2023 Main Diagram
Cobra 17CXSC - 17" Scarifier Cassette Fortis17B May 2023 Main Diagram

Description

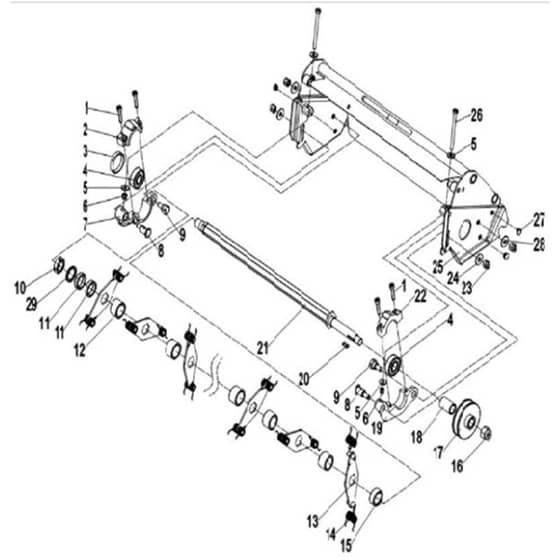

Cobra 17CXSC Cylinder Mower Parts Diagram

Ref. Img. Part No. Details
  1 Hexagon Socket Head Screw M6×30-Black
Hexagon Socket Head Screw M6×30-Black
CO7240622
Available to backorder
Hexagon Socket Head Screw M6×30-Black
£1.20 £1.00

  2 Right Bearing Housing (Upper)
Right Bearing Housing (Upper)
CO4070810
Available to backorder
Right Bearing Housing (Upper)
£6.06 £5.05

  3 Spacer
Spacer
CO4163490
Available to backorder
Spacer
£5.54 £4.62

  4 Deep Groove Ball Bearing 6203Z-Nsk
Deep Groove Ball Bearing 6203Z-Nsk
CO7061237
Available to backorder
Deep Groove Ball Bearing 6203Z-Nsk
£10.70 £8.92

  5 Washer - A 6
Washer - A 6
CO7030604
Available to backorder
Washer - A 6
£1.20 £1.00

  6 Hex Lock Nut M6-Lh
Hex Lock Nut M6-Lh
CO7020615
In stock
Hex Lock Nut M6-Lh
£1.20 £1.00

  7 Right Bearing Housing (Lower)
Right Bearing Housing (Lower)
CO4070820
Available to backorder
Right Bearing Housing (Lower)
£13.72 £11.43

  8 Bolt (With Holes)
Bolt (With Holes)
CO1070290
Available to backorder
Bolt (With Holes)
£5.59 £4.66

  9 Bolt
Bolt
CO1070280
Available to backorder
Bolt
£4.02 £3.35

  10 Lock Nut
Lock Nut
CO3012085
Available to backorder
Lock Nut
£8.98 £7.48

  11 Shaft Locking Spacer
Shaft Locking Spacer
CO4034934
Available to backorder
Shaft Locking Spacer
£2.15 £1.79

  12 Blade Spacer 20.7Mm
Blade Spacer 20.7Mm
CO4034926
Available to backorder
Blade Spacer 20.7Mm
£5.69 £4.74

  13 Scarifier Blade Head Assembly
Scarifier Blade Head Assembly
CO4034924-9005
Available to backorder
Scarifier Blade Head Assembly
£10.63 £8.86

  14 Scarifier Blade
Scarifier Blade
CO3011053
Available to backorder
Scarifier Blade
£2.74 £2.28

  15 Blade Spacer 7.7Mm
Blade Spacer 7.7Mm
CO4034927
Available to backorder
Blade Spacer 7.7Mm
£2.15 £1.79

  16 Hex Lock Nut M14
Hex Lock Nut M14
CO7021407
Available to backorder
Hex Lock Nut M14
£1.25 £1.04

  17 Drive Pulley
Drive Pulley
CO1042023
Available to backorder
Drive Pulley
£25.45 £21.21

  18 Pulley Spacer
Pulley Spacer
CO4034702
Available to backorder
Pulley Spacer
£4.63 £3.86

  19 Left Bearing Housing (Lower)
Left Bearing Housing (Lower)
CO4070800
Available to backorder
Left Bearing Housing (Lower)
£13.72 £11.43

  20 Key-A 5×5×16
Key-A 5×5×16
CO7110501
Available to backorder
Key-A 5×5×16
£1.25 £1.04

  21 Cutter Shaft (17
Cutter Shaft (17
CO4034925
Available to backorder
Cutter Shaft (17")
£65.65 £54.71

  22 Left Bearing Housing (Upper)
Left Bearing Housing (Upper)
CO4070790
Available to backorder
Left Bearing Housing (Upper)
£6.06 £5.05

  23 Hex Lock Nut M8
Hex Lock Nut M8
CO7020803
Available to backorder
Hex Lock Nut M8
£1.25 £1.04

  24 Washer - A 8
Washer - A 8
CO7030813
Available to backorder
Washer - A 8
£1.25 £1.04

  25 Bracket(17
Bracket(17
CO4034922B-9005
Available to backorder
Bracket(17")
£88.76 £73.97

  26 Slotted Cylindrical Head Screw M6×80-L
Slotted Cylindrical Head Screw M6×80-L
CO7290612
In stock
Slotted Cylindrical Head Screw M6×80-L
£4.90 £4.08

  27 Plug
Plug
CO7150153
Available to backorder
Plug
£1.25 £1.04

  28 Flat Washer - A 8
Flat Washer - A 8
CO7030819
Available to backorder
Flat Washer - A 8
£1.25 £1.04

  29 Shaft Adjustment Pad
Shaft Adjustment Pad
CO4034935
Available to backorder
Shaft Adjustment Pad
£1.25 £1.04


Description

Cobra 17CXSC Cylinder Mower Parts Diagram
