Belle BWE 150-200-250 - Frame Assembly

Part No. BWE150200250Frame-group
Belle BWE 150-200-250 - Frame Assembly
Belle BWE 150-200-250 - Frame Assembly

Description

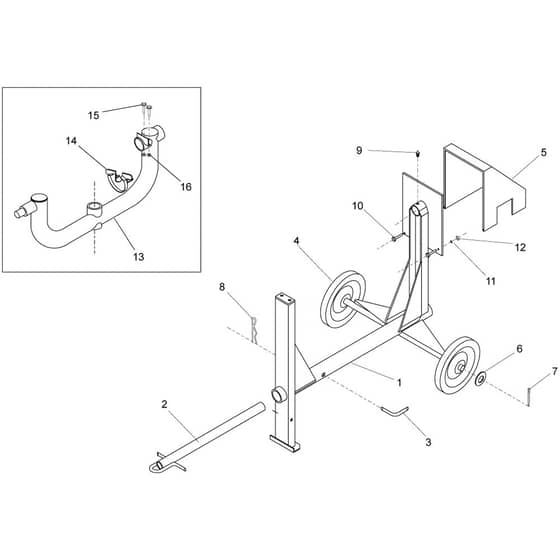

Belle BWE 150-200-250 - Frame Assembly - Parts Diagram

Ref. Img. Part No. Details
  1 [1] - Frame
[1] - Frame
BE946/99594
Available to backorder
[1] - Frame "150K 150Kj 200K200Kj" 150K / 150Kj / 200K / 200Kj
£462.68 £385.57

  1 [1] - Frame 250K / 250Kj
[1] - Frame 250K / 250Kj
BE946/99546
Available to backorder
[1] - Frame 250K / 250Kj
£576.00 £480.00

  1 [1] - Frame
[1] - Frame
BE946/99545
Available to backorder
[1] - Frame "250 250J" 250 / 250J
£614.02 £511.68

  1 [1] - Frame
[1] - Frame
BE946/99593
Available to backorder
[1] - Frame "150 150J 200 200J" 150 / 150J / 200 / 200J
£479.23 £399.36

  2 [2] - Towbar 150 / 200
[2] - Towbar 150 / 200
BE946/99595
Available to backorder
[2] - Towbar 150 / 200
£79.08 £65.90

  2 [2] - Towbar 250
[2] - Towbar 250
BE946/99547
Available to backorder
[2] - Towbar 250
£85.80 £71.50

  3 [3] - Plug
[3] - Plug
BE946/99596
Available to backorder
[3] - Plug
£11.92 £9.93

  4 [4] - Running Wheel F350 250
[4] - Running Wheel F350 250
BE946/99597
Available to backorder
[4] - Running Wheel F350 250
£113.28 £94.40

  5 [5] - Motor Cover
[5] - Motor Cover
BE946/99550
Available to backorder
[5] - Motor Cover
£95.04 £79.20

  6 [6] - Washer
[6] - Washer
BE946/99551
Available to backorder
[6] - Washer
£0.95 £0.79

  7 [7] - Split Pin 5 x 45
[7] - Split Pin 5 x 45
BE946/99552
Available to backorder
[7] - Split Pin 5 x 45
£1.39 £1.16

  8 [8] - Split Pin Dia 3
[8] - Split Pin Dia 3
BE946/99626
Available to backorder
[8] - Split Pin Dia 3
£4.97 £4.14

  9 [9] - Grease Nipple M10 x 1
[9] - Grease Nipple M10 x 1
BE946/99617
Available to backorder
[9] - Grease Nipple M10 x 1
£4.97 £4.14

  10 [10] - Bolt
[10] - Bolt
BE9/5003
Available to backorder
[10] - Bolt
£0.48 £0.40

  11 [11] - Spring Washer
[11] - Spring Washer
BE946/99556
Available to backorder
[11] - Spring Washer
£0.43 £0.36

  12 [12] - Nut
[12] - Nut
BE8/5001
Available to backorder
[12] - Nut
£1.09 £0.91

  13 [13] - Yoke 250K 250Kj 250K / 250Kj
[13] - Yoke 250K 250Kj 250K / 250Kj
BE946/99635
Available to backorder
[13] - Yoke 250K 250Kj 250K / 250Kj
£334.92 £279.10

  13 [13] - Yoke 150K / 150Kj / 200K / 200Kj
[13] - Yoke 150K / 150Kj / 200K / 200Kj
BE946/99599
Available to backorder
[13] - Yoke 150K / 150Kj / 200K / 200Kj
£136.92 £114.10

  13 [13] - Yoke 150 / 150J / 200 / 200J
[13] - Yoke 150 / 150J / 200 / 200J
BE946/99629
Available to backorder
[13] - Yoke 150 / 150J / 200 / 200J
£131.40 £109.50

  13 [13] - Yoke 250 250J 250 / 250J
[13] - Yoke 250 250J 250 / 250J
BE946/99634
Available to backorder
[13] - Yoke 250 250J 250 / 250J
£329.88 £274.90

  14 [14] - Pinion Guard 250
[14] - Pinion Guard 250
BE946/99557
Available to backorder
[14] - Pinion Guard 250
£49.99 £41.66

  15 [15] - Screw 250
[15] - Screw 250
BE7/6033
Available to backorder
[15] - Screw 250
£0.46 £0.38

  16 [16] - Nut 250
[16] - Nut 250
BE8/6001
Available to backorder
[16] - Nut 250
£0.68 £0.57


Description

Belle BWE 150-200-250 - Frame Assembly - Parts Diagram
