BC 555 R - 2022-2025 - 287422002/ST1 - Stiga Brushcutter Transmission Diagram

BC 555 R - 2022-2025 - 287422002/ST1 - Stiga Brushcutter Transmission Diagram
BC 555 R - 2022-2025 - 287422002/ST1 - Stiga Brushcutter Transmission Diagram

Description

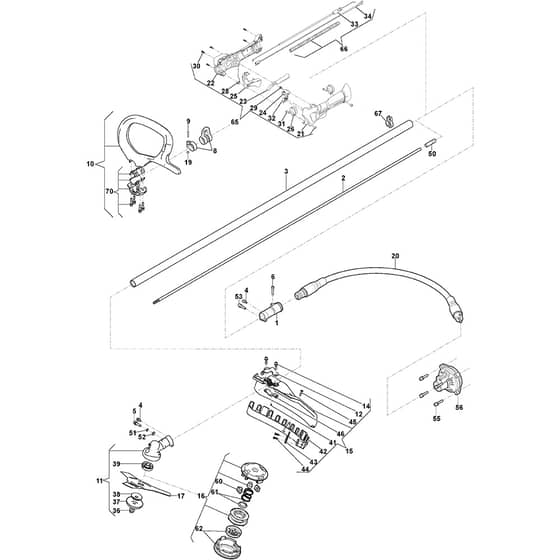

Stiga BC 555 R Parts Diagram

Product Name - BC 555 R

Model Year - 2022-2025

Model Type - B 52 F

Art.N - 287422002/ST1

Engine Model -

Ref. Img. Part No. Details
  1 Knapsack Connecting Pipe
Knapsack Connecting Pipe
MO118804582/0
Available to backorder
Knapsack Connecting Pipe
£5.06 £4.22

  2 Drive Shaft
Drive Shaft
MO118804584/0
Available to backorder
Drive Shaft
£10.98 £9.15

  3 Transmission Pipe
Transmission Pipe
MO118804579/0
Available to backorder
Transmission Pipe
£24.64 £20.53

  4 Screw
Screw
MO112727796/0
Available to backorder
Screw
£1.55 £1.29

  5 Screw
Screw
MO112728721/0
Available to backorder
Screw
£1.82 £1.52

  8 Harness Support
Harness Support
MO118801182/0
Available to backorder
Harness Support
£1.55 £1.29

  9 Screw
Screw
MO112727790/0
Available to backorder
Screw
£1.66 £1.38

  10 Yellow Front Handgrip Assy
Yellow Front Handgrip Assy
MO118803955/0
Available to backorder
Yellow Front Handgrip Assy
£25.06 £20.88

  11 Gear Case Assy
Gear Case Assy
MO118801184/0
In stock
Gear Case Assy
£64.75 £53.96

  12 Plate
Plate
MO118804054/0
Available to backorder
Plate
£2.40 £2.00

  14 Screw
Screw
MO2132180
Available to backorder
Screw
£1.33 £1.11

  16 Line Cutter Head
Line Cutter Head
MO1911-9227-02
Available to backorder
Line Cutter Head
£20.87 £17.39

  17 3 Teeth Disc
3 Teeth Disc
MO118801125/0
Available to backorder
3 Teeth Disc
£9.30 £7.75

  19 Nut
Nut
MO112154330/0
In stock
Nut
£1.55 £1.29

  20 Flexible Pipe And Shaft Assy
Flexible Pipe And Shaft Assy
MO118804583/0
Available to backorder
Flexible Pipe And Shaft Assy
£59.12 £49.27

  21 Yellow Left Handgrip
Yellow Left Handgrip
MO118803966/0
Available to backorder
Yellow Left Handgrip
£4.93 £4.11

  22 Yellow Right Handgrip
Yellow Right Handgrip
MO118803972/0
Available to backorder
Yellow Right Handgrip
£4.93 £4.11

  23 Switch
Switch
MO118803149/0
Available to backorder
Switch
£1.40 £1.17

  24 Switch
Switch
MO118803147/0
Available to backorder
Switch
£1.40 £1.17

  25 Throttle Lever. Yellow
Throttle Lever. Yellow
MO118803150/0
Available to backorder
Throttle Lever. Yellow
£1.40 £1.17

  26 Clamp
Clamp
MO118803146/0
Available to backorder
Clamp
£1.69 £1.41

  28 Spring
Spring
MO118803151/0
Available to backorder
Spring
£1.69 £1.41

  29 Spring
Spring
MO118803148/0
Available to backorder
Spring
£1.33 £1.11

  30 Screw
Screw
MO112727810/0
Available to backorder
Screw
£1.55 £1.29

  31 Screw
Screw
MO112726389/0
Available to backorder
Screw
£1.49 £1.24

  32 Switch
Switch
MO118804014/0
In stock
Switch
£2.12 £1.77

  34 Stop Wire
Stop Wire
MO118804581/0
Available to backorder
Stop Wire
£3.52 £2.93

  36 Nut
Nut
MO2452090
In stock
Nut
£5.35 £4.46

  37 Case Dust Cover
Case Dust Cover
MO118803206/0
Available to backorder
Case Dust Cover
£3.52 £2.93

  38 Lower Ring Nut
Lower Ring Nut
MO118804044/0
Available to backorder
Lower Ring Nut
£3.79 £3.16

  39 Upper Ring Nut
Upper Ring Nut
MO118804043/0
Available to backorder
Upper Ring Nut
£5.21 £4.34

  41 Screw
Screw
MO112727815/0
Available to backorder
Screw
£1.40 £1.17

  43 Line Cutter Blade
Line Cutter Blade
MO118804056/0
Available to backorder
Line Cutter Blade
£1.74 £1.45

  44 Screw
Screw
MO6981116
Available to backorder
Screw
£1.38 £1.15

  45 Screw
Screw
MO112728903/0
In stock
Screw
£1.40 £1.17

  46 Guard
Guard
MO118803954/1
Available to backorder
Guard
£27.31 £22.76

  50 Handle Joint
Handle Joint
MO118804585/0
Available to backorder
Handle Joint
£1.97 £1.64

  51 Grower
Grower
MO112582100/0
Available to backorder
Grower
£1.55 £1.29

  52 Washer
Washer
MO112521330/0
Available to backorder
Washer
£1.55 £1.29

  55 Screw
Screw
MO112727799/0
Available to backorder
Screw
£1.82 £1.52

  56 Support Transmission Assy
Support Transmission Assy
MO118804568/0
Available to backorder
Support Transmission Assy
£39.42 £32.85

  60 Line Retainer
Line Retainer
MO118804890/0
Available to backorder
Line Retainer
£5.35 £4.46

  61 Spring
Spring
MO118804889/0
Available to backorder
Spring
£4.22 £3.52

  62 Cover + Knob
Cover + Knob
MO118804888/0
Available to backorder
Cover + Knob
£14.35 £11.96

  65 Handle Kit. Yellow
Handle Kit. Yellow
MO118804956/0
Available to backorder
Handle Kit. Yellow
£26.96 £22.47

  66 Cable Assy
Cable Assy
MO118804958/0
Available to backorder
Cable Assy
£6.62 £5.52

  67 Clip
Clip
MO118805207/0
Available to backorder
Clip
£1.55 £1.29

  70 Front Handle Lower Part Kit. Yellow
Front Handle Lower Part Kit. Yellow
MO118805716/0
Available to backorder
Front Handle Lower Part Kit. Yellow
£1.46 £1.22


Description

Stiga BC 555 R Parts Diagram

Product Name - BC 555 R

Model Year - 2022-2025

Model Type - B 52 F

Art.N - 287422002/ST1

Engine Model -
