Autoclip 720 S - 2017 - 2R7007058/S17 - Stiga Robot Mower Wheels Blade Body Works Diagram

Autoclip 720 S - 2017 - 2R7007058/S17 - Stiga Robot Mower Wheels Blade Body Works Diagram
Autoclip 720 S - 2017 - 2R7007058/S17 - Stiga Robot Mower Wheels Blade Body Works Diagram

Description

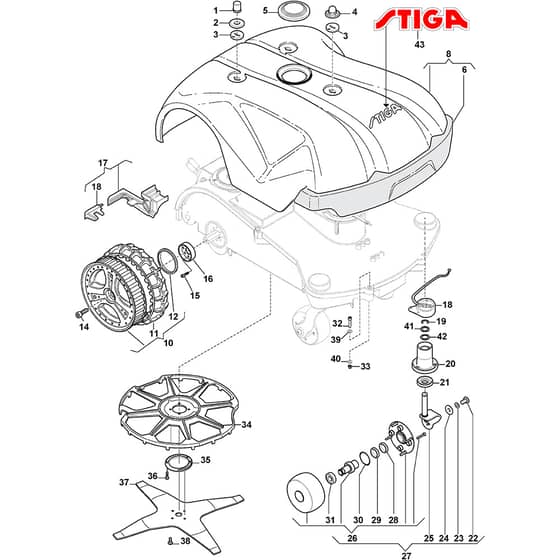

Stiga Autoclip 720 S Parts Diagram

Product Name - Autoclip 720 S

Model Year - 2017

Model Type -

Art.N - 2R7007058/S17

Engine Model -

Ref. Img. Part No. Details
  1 Recharging Bolt
Recharging Bolt
MO1126-1410-01
Available to backorder
Recharging Bolt
£23.30 £19.42

  2 O-Ring
O-Ring
MO1126-1411-01
Available to backorder
O-Ring
£12.35 £10.29

  3 Gasket
Gasket
MO1126-1121-02
Available to backorder
Gasket
£6.52 £5.43

  4 Recharging Bolt
Recharging Bolt
MO1126-1120-02
Available to backorder
Recharging Bolt
£23.30 £19.42

  5 Stop Emergency
Stop Emergency
MO112600140/0
Available to backorder
Stop Emergency
£85.31 £71.09

  8 Cap Set
Cap Set
MO112600132/1
Available to backorder
Cap Set
£429.97 £358.31

  10 Rear Wheel
Rear Wheel
MO1126-1109-01
Available to backorder
Rear Wheel
£87.38 £72.82

  12 O-Ring
O-Ring
MO1126-1111-01
Available to backorder
O-Ring
£15.67 £13.06

  15 Screw
Screw
MO1126-1112-01
Available to backorder
Screw
£1.54 £1.28

  16 Wheel Support
Wheel Support
MO1126-1113-01
Available to backorder
Wheel Support
£20.52 £17.10

  17 Spindle-Le
Spindle-Le
MO1126-1140-01
Available to backorder
Spindle-Le
£17.60 £14.67

  17 Spindle-Rh
Spindle-Rh
MO1126-1139-01
Available to backorder
Spindle-Rh
£17.60 £14.67

  18 Lift Board
Lift Board
MO112600255/0
Available to backorder
Lift Board
£56.87 £47.39

  19 Circlip
Circlip
MO1126-1281-01
Available to backorder
Circlip
£1.18 £0.98

  20 Guide
Guide
MO112600245/0
Available to backorder
Guide
£29.12 £24.27

  21 Dust Cover
Dust Cover
MO112600248/0
Available to backorder
Dust Cover
£7.62 £6.35

  22 Screw
Screw
MO1126-1283-01
Available to backorder
Screw
£2.77 £2.31

  23 Washer
Washer
MO1126-1104-01
Available to backorder
Washer
£1.67 £1.39

  24 Washer
Washer
MO1126-1105-01
Available to backorder
Washer
£1.67 £1.39

  26 Front Wheel
Front Wheel
MO112600258/0
Available to backorder
Front Wheel
£77.68 £64.73

  27 Front Wheel Kit-Rh
Front Wheel Kit-Rh
MO112600259/0
Available to backorder
Front Wheel Kit-Rh
£120.66 £100.55

  27 Front Wheel Kit-Lh
Front Wheel Kit-Lh
MO112600260/0
Available to backorder
Front Wheel Kit-Lh
£120.66 £100.55

  28 Ring
Ring
MO1126-1103-01
Available to backorder
Ring
£5.12 £4.27

  29 Seal Ring
Seal Ring
MO1126-1102-01
Available to backorder
Seal Ring
£3.60 £3.00

  30 O-Ring
O-Ring
MO1126-1101-01
Available to backorder
O-Ring
£1.54 £1.28

  31 Bearing
Bearing
MO1126-1100-01
Available to backorder
Bearing
£11.93 £9.94

  33 Nut
Nut
MO112154330/0
In stock
Nut
£1.55 £1.29

  34 Blade Holder
Blade Holder
MO112600133/0
Available to backorder
Blade Holder
£38.78 £32.32

  35 Support
Support
MO112600122/0
Available to backorder
Support
£20.52 £17.10

  36 Screw
Screw
MO1126-1351-01
Available to backorder
Screw
£1.18 £0.98

  37 Blade 4KF Ø35 cm
Blade 4KF Ø35 cm
MO1126-9146-01
Available to backorder
Blade 4KF Ø35 cm
£68.35 £56.96

  38 Screw
Screw
MO1126-1021-01
Available to backorder
Screw
£1.19 £0.99

  41 Washer
Washer
MO112600252/0
Available to backorder
Washer
£1.25 £1.04

  42 Washer
Washer
MO112600251/0
Available to backorder
Washer
£1.25 £1.04

  43 Emblem Decal Stiga 3D 93 X 19mm
Emblem Decal Stiga 3D 93 X 19mm
MO114367494/2
Available to backorder
Emblem Decal Stiga 3D 93 X 19mm
£9.16 £7.63


Description

Stiga Autoclip 720 S Parts Diagram

Product Name - Autoclip 720 S

Model Year - 2017

Model Type -

Art.N - 2R7007058/S17

Engine Model -
