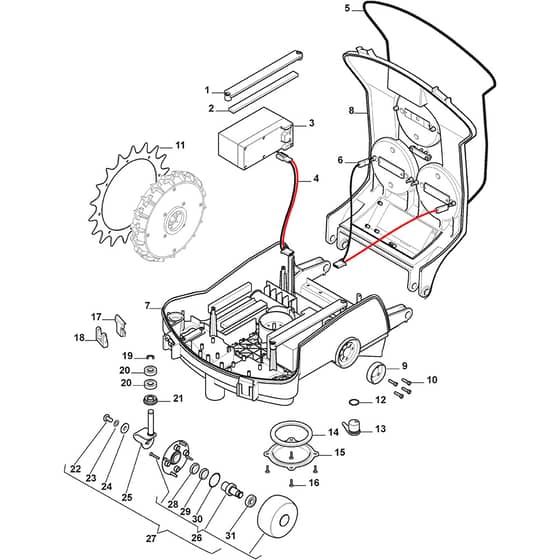

Autoclip 524 S - 2015-2016 - 2R5005058/ST15 - Stiga Robot Mower Wheels, Battery Diagram

Autoclip 524 S - 2015-2016 - 2R5005058/ST15 - Stiga Robot Mower Wheels, Battery Diagram
Autoclip 524 S - 2015-2016 - 2R5005058/ST15 - Stiga Robot Mower Wheels, Battery Diagram

Description

Stiga Autoclip 524 S Parts Diagram

Product Name - Autoclip 524 S

Model Year - 2015-2016

Model Type - Autoclip 524 S

Art.N - 2R5005058/ST15

Engine Model -

Ref. Img. Part No. Details
  3 Battery Lithium (25.5V - 7.5Ah)
Battery Lithium (25.5V - 7.5Ah)
MO1126-9138-01
Available to backorder
Battery Lithium (25.5V - 7.5Ah)
£630.28 £525.23

  4 Harness
Harness
MO1126-1341-01
Available to backorder
Harness
£20.52 £17.10

  5 Gasket
Gasket
MO1126-1357-01
Available to backorder
Gasket
£20.26 £16.88

  7 Body Work-Lower
Body Work-Lower
MO1126-1483-01
Available to backorder
Body Work-Lower
£166.45 £138.71

  9 Wheel Support
Wheel Support
MO1126-1113-01
Available to backorder
Wheel Support
£20.52 £17.10

  11 Wheel With Spikes On charching station remember To add 1126-1470-01
Wheel With Spikes On charching station remember To add 1126-1470-01
MO1126-9151-01
Available to backorder
Wheel With Spikes On charching station remember To add 1126-1470-01
£69.35 £57.79

  12 Gasket
Gasket
MO112600129/0
Available to backorder
Gasket
£1.32 £1.10

  13 Fixing Plate
Fixing Plate
MO1126-7011-01
Available to backorder
Fixing Plate
£23.71 £19.76

  14 Gasket
Gasket
MO112600125/0
Available to backorder
Gasket
£3.74 £3.12

  15 Plate
Plate
MO112600126/0
Available to backorder
Plate
£11.93 £9.94

  16 Screw
Screw
MO1126-1327-01
Available to backorder
Screw
£1.18 £0.98

  17 Upper Closing
Upper Closing
MO1126-1343-01
Available to backorder
Upper Closing
£11.64 £9.70

  18 Lower Closing
Lower Closing
MO1126-1344-01
Available to backorder
Lower Closing
£11.93 £9.94

  19 Circlip
Circlip
MO1126-1281-01
Available to backorder
Circlip
£1.18 £0.98

  20 Bearing To 30-11-2015
Bearing To 30-11-2015
MO119216035/0
Available to backorder
Bearing To 30-11-2015
£3.52 £2.93

  21 Cover
Cover
MO1126-1107-01
Available to backorder
Cover
£12.76 £10.63

  22 Screw
Screw
MO1126-1283-01
Available to backorder
Screw
£2.77 £2.31

  23 Washer
Washer
MO1126-1104-01
Available to backorder
Washer
£1.67 £1.39

  24 Washer
Washer
MO1126-1105-01
Available to backorder
Washer
£1.67 £1.39

  25 Shaft-Lh
Shaft-Lh
MO1126-1210-01
Available to backorder
Shaft-Lh
£43.00 £35.83

  25 Shaft-Rh
Shaft-Rh
MO1126-1209-01
Available to backorder
Shaft-Rh
£43.00 £35.83

  26 Front Wheel
Front Wheel
MO112600117/0
Available to backorder
Front Wheel
£77.68 £64.73

  27 Front Wheel Kit-Rh
Front Wheel Kit-Rh
MO112600118/0
Available to backorder
Front Wheel Kit-Rh
£113.74 £94.78

  27 Front Wheel Kit-Lh
Front Wheel Kit-Lh
MO112600119/0
Available to backorder
Front Wheel Kit-Lh
£113.74 £94.78

  28 Ring
Ring
MO1126-1103-01
Available to backorder
Ring
£5.12 £4.27

  29 Seal Ring
Seal Ring
MO1126-1102-01
Available to backorder
Seal Ring
£3.60 £3.00

  30 O-Ring
O-Ring
MO1126-1101-01
Available to backorder
O-Ring
£1.54 £1.28

  31 Wheel Bearing
Wheel Bearing
MO1126-1100-01
Available to backorder
Wheel Bearing
£11.93 £9.94


Description

Stiga Autoclip 524 S Parts Diagram

Product Name - Autoclip 524 S

Model Year - 2015-2016

Model Type - Autoclip 524 S

Art.N - 2R5005058/ST15

Engine Model -
