Description

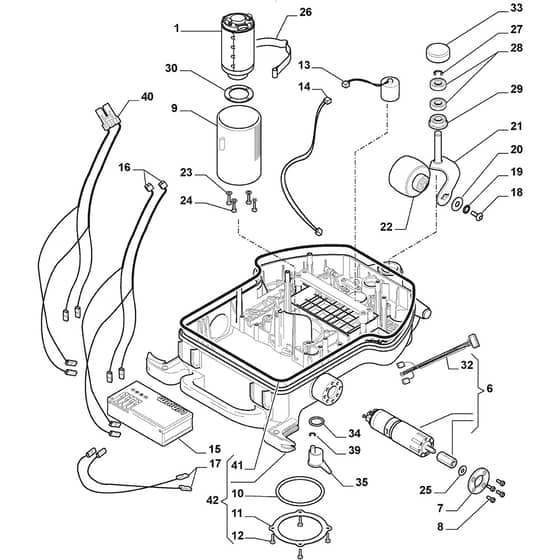

Stiga Autoclip 230 S Parts Diagram

Product Name - Autoclip 230 S

Model Year - 2016

Model Type -

Art.N - 2R2005150/S16

Engine Model -

Ref. Img. Part No. Details
  1 Cutting Motor
Cutting Motor
MO112600412/1
Available to backorder
Cutting Motor
£332.88 £277.40

  6 Wheel Engine
Wheel Engine
MO112600338/0
Available to backorder
Wheel Engine
£395.29 £329.41

  7 Wheel Support
Wheel Support
MO1126-1301-02
Available to backorder
Wheel Support
£23.30 £19.42

  8 Screw
Screw
MO1126-1449-01
Available to backorder
Screw
£1.18 £0.98

  9 Motor Support
Motor Support
MO112600124/0
Available to backorder
Motor Support
£25.87 £21.56

  10 Gasket
Gasket
MO112600200/0
Available to backorder
Gasket
£4.57 £3.81

  11 Plate
Plate
MO112600201/0
Available to backorder
Plate
£13.73 £11.44

  12 Screw
Screw
MO1126-1046-01
Available to backorder
Screw
£1.12 £0.93

  13 Coil
Coil
MO112600234/0
Available to backorder
Coil
£80.44 £67.03

  14 Cable
Cable
MO1126-1456-01
Available to backorder
Cable
£8.53 £7.11

  15 Battery Lithium (25.9V - 2.5Ah)
Battery Lithium (25.9V - 2.5Ah)
MO1126-9137-01
Available to backorder
Battery Lithium (25.9V - 2.5Ah)
£238.12 £198.43

  17 Cabling Battery-Battery 2rd battery
Cabling Battery-Battery 2rd battery
MO112600170/0
Available to backorder
Cabling Battery-Battery 2rd battery
£14.29 £11.91

  17 Cable 3rd battery
Cable 3rd battery
MO112600212/0
Available to backorder
Cable 3rd battery
£14.15 £11.79

  18 Screw
Screw
MO1126-1283-01
Available to backorder
Screw
£2.77 £2.31

  19 Washer
Washer
MO1126-1104-01
Available to backorder
Washer
£1.67 £1.39

  20 Washer
Washer
MO1126-1105-01
Available to backorder
Washer
£1.67 £1.39

  21 Wheel Shaft
Wheel Shaft
MO1126-1284-01
Available to backorder
Wheel Shaft
£33.29 £27.74

  22 Wheel
Wheel
MO1126-1286-01
Available to backorder
Wheel
£74.89 £62.41

  23 Washer
Washer
MO1126-1445-01
Available to backorder
Washer
£1.38 £1.15

  24 Screw
Screw
MO1126-1446-01
Available to backorder
Screw
£1.32 £1.10

  25 Washer
Washer
MO112600214/0
Available to backorder
Washer
£1.18 £0.98

  26 Elastic Plate
Elastic Plate
MO112600106/1
Available to backorder
Elastic Plate
£83.22 £69.35

  27 Circlip
Circlip
MO1126-1281-01
Available to backorder
Circlip
£1.18 £0.98

  28 Bearing
Bearing
MO119216035/0
Available to backorder
Bearing
£3.52 £2.93

  29 Cover
Cover
MO1126-1107-01
Available to backorder
Cover
£12.76 £10.63

  30 Gasket
Gasket
MO1126-7010-01
Available to backorder
Gasket
£1.54 £1.28

  32 Harness
Harness
MO1126-1493-01
Available to backorder
Harness
£26.35 £21.96

  33 Cover
Cover
MO112600160/0
Available to backorder
Cover
£4.02 £3.35

  34 Gasket
Gasket
MO112600129/0
Available to backorder
Gasket
£1.32 £1.10

  35 Plate
Plate
MO1126-7011-02
Available to backorder
Plate
£26.48 £22.07

  39 Seeger
Seeger
MO112600215/0
Available to backorder
Seeger
£1.54 £1.28

  40 Cable
Cable
MO112600213/0
Available to backorder
Cable
£17.76 £14.80

  41 Gasket
Gasket
MO112600224/0
Available to backorder
Gasket
£19.84 £16.53

  42 Body
Body
MO112600199/2
Available to backorder
Body
£173.36 £144.47


Description

Stiga Autoclip 230 S Parts Diagram

Product Name - Autoclip 230 S

Model Year - 2016

Model Type -

Art.N - 2R2005150/S16

Engine Model -
