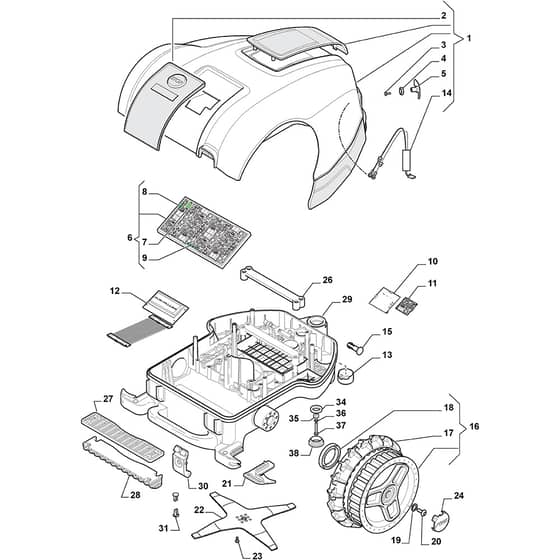

Autoclip 223 - 2015-2016 - 2R2002008/S15 - Stiga Robot Mower Wheels Bodywork Diagram

Part No. autoclip_223_2r2002008_s15_wheels_bodywork-group
Autoclip 223 - 2015-2016 - 2R2002008/S15 - Stiga Robot Mower Wheels Bodywork Diagram
Autoclip 223 - 2015-2016 - 2R2002008/S15 - Stiga Robot Mower Wheels Bodywork Diagram

Description

Stiga Autoclip 223 Parts Diagram

Product Name - Autoclip 223

Model Year - 2015-2016

Model Type - Autoclip 223

Art.N - 2R2002008/S15

Engine Model -

Ref. Img. Part No. Details
  1 Cap Set
Cap Set
MO112600196/0
Available to backorder
Cap Set
£429.97 £358.31

  2 Keyboard With Display
Keyboard With Display
MO1126-1441-01
Available to backorder
Keyboard With Display
£123.44 £102.87

  3 Screw
Screw
MO1126-1450-01
Available to backorder
Screw
£1.33 £1.11

  4 Washer
Washer
MO1126-1452-01
Available to backorder
Washer
£1.18 £0.98

  5 Metal Contact
Metal Contact
MO112600359/0
Available to backorder
Metal Contact
£52.72 £43.93

  6 Motherboard Autoclip 223
Motherboard Autoclip 223
MO112600354/0
Available to backorder
Motherboard Autoclip 223
£575.60 £479.67

  7 Fuse Kit F4 - 250V 630mAD
Fuse Kit F4 - 250V 630mAD
MO1126-1155-01
Available to backorder
Fuse Kit F4 - 250V 630mAD
£2.10 £1.75

  8 Fuse Kit F3 - 32V 30A
Fuse Kit F3 - 32V 30A
MO1126-1156-01
Available to backorder
Fuse Kit F3 - 32V 30A
£2.21 £1.84

  9 Fuse Kit F1 - 32V 1A
Fuse Kit F1 - 32V 1A
MO1126-1053-01
Available to backorder
Fuse Kit F1 - 32V 1A
£2.10 £1.75

  10 Receiver
Receiver
MO1126-1072-01
Available to backorder
Receiver
£201.10 £167.58

  11 Bluetooth Receiver (iOS + Android)
Bluetooth Receiver (iOS + Android)
MO1126-9156-02
Available to backorder
Bluetooth Receiver (iOS + Android)
£228.88 £190.73

  12 Display
Display
MO112600246/1
Available to backorder
Display
£166.45 £138.71

  13 Lift Board
Lift Board
MO1126-1432-02
Available to backorder
Lift Board
£63.79 £53.16

  14 Recharging Wire
Recharging Wire
MO112600172/0
Available to backorder
Recharging Wire
£14.29 £11.91

  15 Pivot
Pivot
MO1126-1439-01
Available to backorder
Pivot
£7.09 £5.91

  16 Wheel
Wheel
MO1126-9168-01
Available to backorder
Wheel
£79.07 £65.89

  17 Tire
Tire
MO1126-1212-01
Available to backorder
Tire
£30.53 £25.44

  18 O-Ring
O-Ring
MO1126-1111-01
Available to backorder
O-Ring
£15.66 £13.05

  19 Washer
Washer
MO1126-1292-01
Available to backorder
Washer
£1.52 £1.27

  20 Screw
Screw
MO1126-1447-01
Available to backorder
Screw
£2.64 £2.20

  21 Wheel Cleaning Spindle
Wheel Cleaning Spindle
MO1126-1434-01
Available to backorder
Wheel Cleaning Spindle
£4.14 £3.45

  22 Blade
Blade
MO1126-9143-01
Available to backorder
Blade
£52.26 £43.55

  23 Screw
Screw
MO1126-1118-01
Available to backorder
Screw
£1.18 £0.98

  24 Hub Cap
Hub Cap
MO322110781/0
Available to backorder
Hub Cap
£4.58 £3.82

  26 Battery Bracket
Battery Bracket
MO1126-1491-01
Available to backorder
Battery Bracket
£15.12 £12.60

  27 Support
Support
MO112600110/0
Available to backorder
Support
£9.17 £7.64

  28 Protection
Protection
MO112600109/0
Available to backorder
Protection
£9.17 £7.64

  29 Body Work Only plastic
Body Work Only plastic
MO112600199/2
Available to backorder
Body Work Only plastic
£173.36 £144.47

  30 Button
Button
MO112600104/0
Available to backorder
Button
£3.18 £2.65

  31 Clips
Clips
MO112600159/0
Available to backorder
Clips
£1.18 £0.98

  34 Gasket
Gasket
MO112600186/0
Available to backorder
Gasket
£2.48 £2.07

  35 Gasket
Gasket
MO112600187/0
Available to backorder
Gasket
£1.94 £1.62

  36 Washer
Washer
MO112600188/0
Available to backorder
Washer
£1.38 £1.15

  37 Screw
Screw
MO112600189/0
Available to backorder
Screw
£1.52 £1.27

  38 Cap
Cap
MO112600182/0
Available to backorder
Cap
£1.25 £1.04


Description

Stiga Autoclip 223 Parts Diagram

Product Name - Autoclip 223

Model Year - 2015-2016

Model Type - Autoclip 223

Art.N - 2R2002008/S15

Engine Model -
