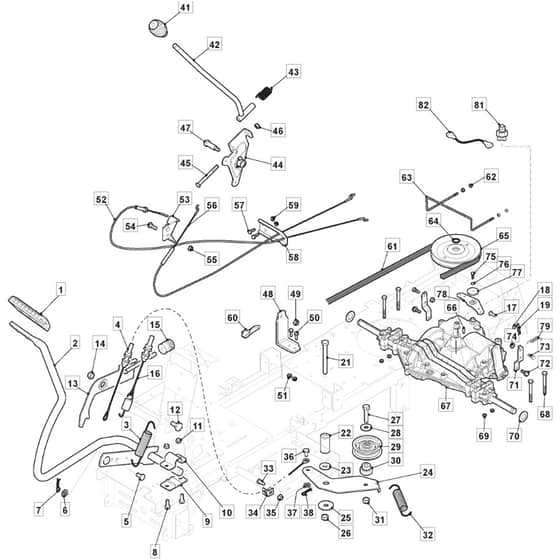

827MB - 2013 - 2T0055283/M13 - Mountfield Ride On Mower Transmission Diagram

827MB - 2013 - 2T0055283/M13 - Mountfield Ride On Mower Transmission Diagram
827MB - 2013 - 2T0055283/M13 - Mountfield Ride On Mower Transmission Diagram

Description

Mountfield 827MB Parts Diagram

Product Name - 827 MB

Model Year - 2013

Model Type - MJ 66 E

Art.N - 2T0055283/M13

Ref. Img. Part No. Details
  2 Pedal
Pedal
MO384503013/0
Available to backorder
Pedal
£51.82 £43.18

  4 Tightener Cable
Tightener Cable
MO384004607/1
Available to backorder
Tightener Cable
£22.81 £19.01

  6 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  8 Screw
Screw
MO112791400/0
Available to backorder
Screw
£1.40 £1.17

  9 Support
Support
MO325785350/0
Available to backorder
Support
£1.55 £1.29

  10 Plate
Plate
MO325547231/1
Available to backorder
Plate
£4.37 £3.64

  11 Nut
Nut
MO112154510/0
In stock
Nut
£1.55 £1.29

  12 Pin
Pin
MO122524970/3
Available to backorder
Pin
£1.69 £1.41

  13 Brake Control Rod
Brake Control Rod
MO384002097/0
Available to backorder
Brake Control Rod
£14.64 £12.20

  15 Knob
Knob
MO127395050/1
Available to backorder
Knob
£2.95 £2.46

  16 Cable. Thread Engine Brake
Cable. Thread Engine Brake
MO384004603/1
Available to backorder
Cable. Thread Engine Brake
£30.97 £25.81

  18 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  21 Screw
Screw
MO112691910/0
Available to backorder
Screw
£1.73 £1.44

  22 Spacer
Spacer
MO127160065/0
Available to backorder
Spacer
£6.47 £5.39

  23 Bushing
Bushing
MO122041980/0
Available to backorder
Bushing
£1.55 £1.29

  24 Tightener Lever
Tightener Lever
MO384307003/0
Available to backorder
Tightener Lever
£14.35 £11.96

  25 Washer
Washer
MO112523070/0
Available to backorder
Washer
£1.55 £1.29

  27 Screw
Screw
MO112691115/0
Available to backorder
Screw
£1.55 £1.29

  28 Washer
Washer
MO112523060/0
Available to backorder
Washer
£1.55 £1.29

  29 Pulley
Pulley
MO127604015/0
In stock
Pulley
£13.87 £11.56

  30 Spacer
Spacer
MO127160064/0
Available to backorder
Spacer
£5.06 £4.22

  32 Spring
Spring
MO127430594/0
Available to backorder
Spring
£5.64 £4.70

  34 Support
Support
MO322806619/0
Available to backorder
Support
£4.66 £3.88

  36 Pin
Pin
MO127510120/1-1
Available to backorder
Pin
£4.15 £3.46

  38 Cotter Pin
Cotter Pin
MO124487997/0
Available to backorder
Cotter Pin
£1.55 £1.29

  41 Knob
Knob
MO125394510/0
Available to backorder
Knob
£4.07 £3.39

  42 Lever. Speed Drive Control
Lever. Speed Drive Control
MO384317097/0
Available to backorder
Lever. Speed Drive Control
£31.60 £26.33

  43 Spring
Spring
MO125430226/0
Available to backorder
Spring
£2.26 £1.88

  44 Bracket
Bracket
MO384773579/0
Available to backorder
Bracket
£17.87 £14.89

  45 Screw
Screw
MO112692050/0
Available to backorder
Screw
£1.82 £1.52

  46 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  47 Bracket
Bracket
MO127510122/1
Available to backorder
Bracket
£5.92 £4.93

  48 Bracket
Bracket
MO327772197/0
Available to backorder
Bracket
£6.05 £5.04

  52 Wire
Wire
MO384004602/1
Available to backorder
Wire
£19.37 £16.14

  53 Front Bracket
Front Bracket
MO327772195/0
Available to backorder
Front Bracket
£5.48 £4.57

  56 Wire
Wire
MO384004609/1
Available to backorder
Wire
£19.37 £16.14

  57 Screw
Screw
MO112791200/1
Available to backorder
Screw
£1.34 £1.12

  58 Support
Support
MO327787093/0
Available to backorder
Support
£5.92 £4.93

  60 Inspection Door
Inspection Door
MO327110509/0
Available to backorder
Inspection Door
£4.22 £3.52

  61 Belt
Belt
MO135061430/0
Available to backorder
Belt
£39.05 £32.54

  62 Nut
Nut
MO112292102/0
In stock
Nut
£1.69 £1.41

  63 Belt Guide
Belt Guide
MO127294011/0
Available to backorder
Belt Guide
£15.34 £12.78

  64 Seeger
Seeger
MO112608950/0
Available to backorder
Seeger
£1.55 £1.29

  65 Pulley
Pulley
MO182601509/0
Available to backorder
Pulley
£76.72 £63.93

  66 Key
Key
MO112139430/0
In stock
Key
£1.97 £1.64

  67 Transmission Unit (Peerless Mst-204-581A)
Transmission Unit (Peerless Mst-204-581A)
MO118400981/1
Available to backorder
Transmission Unit (Peerless Mst-204-581A)
£582.05 £485.04

  68 Screw
Screw
MO112691800/0
Available to backorder
Screw
£1.55 £1.29

  69 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.69 £1.41

  70 Washer
Washer
MO125670005/2
In stock
Washer
£4.08 £3.40

  71 Bracket
Bracket
MO327772189/0
Available to backorder
Bracket
£4.08 £3.40

  72 Screw
Screw
MO112735150/0
Available to backorder
Screw
£1.69 £1.41

  73 Screw
Screw
MO112792611/0
Available to backorder
Screw
£1.55 £1.29

  74 Nut
Nut
MO112293201/0
In stock
Nut
£1.69 £1.41

  75 Screw
Screw
MO112735520/0
Available to backorder
Screw
£1.55 £1.29

  76 Washer
Washer
MO112540040/0
Available to backorder
Washer
£1.40 £1.17

  77 Washer
Washer
MO322680009/0
Available to backorder
Washer
£1.82 £1.52

  78 Plate
Plate
MO327543055/0
Available to backorder
Plate
£5.76 £4.80

  79 Spring
Spring
MO127430597/0
Available to backorder
Spring
£5.21 £4.34

  81 Neutral Switch (Mech.)
Neutral Switch (Mech.)
MO119410608/1
Available to backorder
Neutral Switch (Mech.)
£61.74 £51.45

  82 Wire
Wire
MO127065069/0
Available to backorder
Wire
£7.19 £5.99


Description

Mountfield 827MB Parts Diagram

Product Name - 827 MB

Model Year - 2013

Model Type - MJ 66 E

Art.N - 2T0055283/M13
