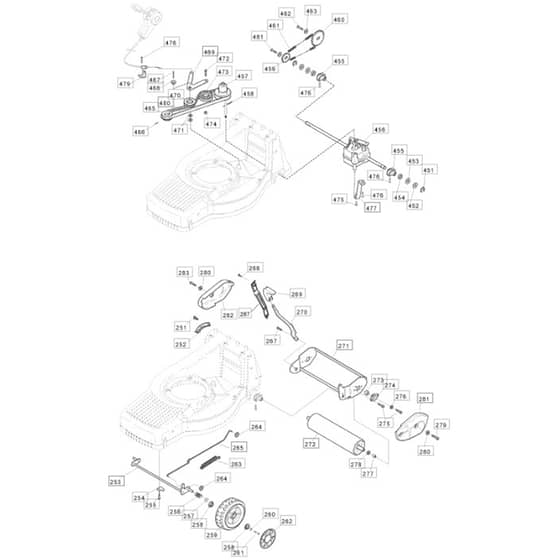

550 R - 2006-2007 - 292555023/MOR - Mountfield Rotary Mower Wheels Diagram

550 R - 2006-2007 - 292555023/MOR - Mountfield Rotary Mower Wheels Diagram
550 R - 2006-2007 - 292555023/MOR - Mountfield Rotary Mower Wheels Diagram

Description

Mountfield 550 R Parts Diagram

Product Name - 550 R

Model Year - 2006-2007

Model Type - TU 554 TR-R 4S

Art.N - 292555023/MOR

Ref. Img. Part No. Details
  1 Screw
Screw
MO112728300/0
Available to backorder
Screw
£1.55 £1.29

  252 Height Adjusting Plate 480R480R.ES
Height Adjusting Plate 480R480R.ES
MO322735563/0
In stock
Height Adjusting Plate 480R480R.ES
£14.99 £12.49

  253 Front Axle 480R480R.ES
Front Axle 480R480R.ES
MO381002845/0
Available to backorder
Front Axle 480R480R.ES
£33.10 £27.58

  255 Screw 480R480R.ES
Screw 480R480R.ES
MO112735664/0
Available to backorder
Screw 480R480R.ES
£1.40 £1.17

  256 Spring-Wheel Axle 480R480R.ES
Spring-Wheel Axle 480R480R.ES
MO122430210/0
Available to backorder
Spring-Wheel Axle 480R480R.ES
£1.69 £1.41

  257 Washer 480R480R.ES
Washer 480R480R.ES
MO112521370/0
Available to backorder
Washer 480R480R.ES
£1.55 £1.29

  258 Ball Bearing 480R480R.ES
Ball Bearing 480R480R.ES
MO122122206/0
In stock
Ball Bearing 480R480R.ES
£1.82 £1.52

  259 Wheel 480R480R.ES
Wheel 480R480R.ES
MO381007351/0
In stock
Wheel 480R480R.ES
£13.66 £11.38

  260 Flat Washer 480R480R.ES
Flat Washer 480R480R.ES
MO112521460/0
Available to backorder
Flat Washer 480R480R.ES
£1.40 £1.17

  261 Screw 480R480R.ES
Screw 480R480R.ES
MO112735662/1
In stock
Screw 480R480R.ES
£2.40 £2.00

  262 Hub Cap-Grey 480R480R.ES
Hub Cap-Grey 480R480R.ES
MO322110381/0
Available to backorder
Hub Cap-Grey 480R480R.ES
£3.38 £2.82

  263 Spring 480R480R.ES
Spring 480R480R.ES
MO122446181/0
Available to backorder
Spring 480R480R.ES
£8.02 £6.68

  264 Starlock 480R480R.ES
Starlock 480R480R.ES
MO112604898/0
Available to backorder
Starlock 480R480R.ES
£1.55 £1.29

  268 Screw 480R480R.ES
Screw 480R480R.ES
MO112728705/0
Available to backorder
Screw 480R480R.ES
£2.68 £2.23

  269 Grip 480R480R.ES
Grip 480R480R.ES
MO322399805/0
In stock
Grip 480R480R.ES
£13.72 £11.43

  270 Lever 480R480R.ES
Lever 480R480R.ES
MO322321505/0
In stock
Lever 480R480R.ES
£36.11 £30.09

  271 Rocker 480R480R.ES
Rocker 480R480R.ES
MO381005115/0
Available to backorder
Rocker 480R480R.ES
£128.10 £106.75

  271 Rocker 550R550R.ES
Rocker 550R550R.ES
MO381005117/0
Available to backorder
Rocker 550R550R.ES
£154.86 £129.05

  272 Roller 550R550R.ES
Roller 550R550R.ES
MO1111-3430-01
Available to backorder
Roller 550R550R.ES
£279.92 £233.27

  272 Roller 480R480R.ES
Roller 480R480R.ES
MO1111-3429-01
Available to backorder
Roller 480R480R.ES
£260.44 £217.03

  273 Ball Bearing 480R480R.ES
Ball Bearing 480R480R.ES
MO119216036/0
In stock
Ball Bearing 480R480R.ES
£9.58 £7.98

  274 Bearing Holder 480R480R.ES
Bearing Holder 480R480R.ES
MO322207323/0
Available to backorder
Bearing Holder 480R480R.ES
£17.82 £14.85

  276 Washer 480R480R.ES
Washer 480R480R.ES
MO112523040/0
In stock
Washer 480R480R.ES
£1.49 £1.24

  277 Spacer 480R480R.ES
Spacer 480R480R.ES
MO122170820/0
Available to backorder
Spacer 480R480R.ES
£17.74 £14.78

  278 Washer 480R480R.ES
Washer 480R480R.ES
MO112523100/0
Available to backorder
Washer 480R480R.ES
£1.97 £1.64

  279 Screw 480R480R.ES
Screw 480R480R.ES
MO112735592/0
Available to backorder
Screw 480R480R.ES
£1.97 £1.64

  287 Lever Cover Red 480R480R.ES
Lever Cover Red 480R480R.ES
MO322109722/0
Available to backorder
Lever Cover Red 480R480R.ES
£3.79 £3.16

  451 Circlip 480R480R.ES
Circlip 480R480R.ES
MO112000957/0
Available to backorder
Circlip 480R480R.ES
£1.55 £1.29

  453 Washer 480R480R.ES
Washer 480R480R.ES
MO112520032/0
Available to backorder
Washer 480R480R.ES
£1.55 £1.29

  454 Seal Ring 480R480R.ES
Seal Ring 480R480R.ES
MO119035152/0
Available to backorder
Seal Ring 480R480R.ES
£4.78 £3.98

  455 Bushing 480R480R.ES
Bushing 480R480R.ES
MO322785153/0
In stock
Bushing 480R480R.ES
£15.62 £13.02

  456 Transmission With Variator Pos 457 - 458 incl. _ 480R480R.ES
Transmission With Variator Pos 457 - 458 incl. _ 480R480R.ES
MO181003087/1
Available to backorder
Transmission With Variator Pos 457 - 458 incl. _ 480R480R.ES
£239.32 £199.43

  457 Variator Assy 480R480R.ES
Variator Assy 480R480R.ES
MO122601916/0
Available to backorder
Variator Assy 480R480R.ES
£61.33 £51.11

  458 Locating Pin 480R480R.ES
Locating Pin 480R480R.ES
MO112645700/0
Available to backorder
Locating Pin 480R480R.ES
£1.55 £1.29

  459 Sprocket 480R480R.ES
Sprocket 480R480R.ES
MO1111-3423-01
Available to backorder
Sprocket 480R480R.ES
£14.80 £12.33

  460 Sprocket 480R480R.ES
Sprocket 480R480R.ES
MO1111-3424-01
Available to backorder
Sprocket 480R480R.ES
£18.31 £15.26

  461 Chain 480R480R.ES
Chain 480R480R.ES
MO1111-3562-01
In stock
Chain 480R480R.ES
£20.06 £16.72

  465 Belt Pulley 480R480R.ES
Belt Pulley 480R480R.ES
MO122601917/0
Available to backorder
Belt Pulley 480R480R.ES
£24.36 £20.30

  466 Screw 480R480R.ES
Screw 480R480R.ES
MO112714312/0
Available to backorder
Screw 480R480R.ES
£1.55 £1.29

  467 Screw 480R480R.ES
Screw 480R480R.ES
MO112735669/0
Available to backorder
Screw 480R480R.ES
£1.55 £1.29

  468 Spacer 480R480R.ES
Spacer 480R480R.ES
MO122671656/0
Available to backorder
Spacer 480R480R.ES
£7.31 £6.09

  469 Tension Arm 550R550R.ES
Tension Arm 550R550R.ES
MO322320003/0
Available to backorder
Tension Arm 550R550R.ES
£13.24 £11.03

  470 Tension Roller 480R480R.ES
Tension Roller 480R480R.ES
MO122601915/0
In stock
Tension Roller 480R480R.ES
£21.40 £17.83

  472 Screw 480R480R.ES
Screw 480R480R.ES
MO112792099/0
Available to backorder
Screw 480R480R.ES
£1.55 £1.29

  473 Belt Pulley 480R480R.ES
Belt Pulley 480R480R.ES
MO122601914/0
In stock
Belt Pulley 480R480R.ES
£21.54 £17.95

  474 Lock Nut 480R480R.ES
Lock Nut 480R480R.ES
MO112154510/0
In stock
Lock Nut 480R480R.ES
£1.55 £1.29

  477 Bracket 550R550R.ES
Bracket 550R550R.ES
MO322778407/0
Available to backorder
Bracket 550R550R.ES
£11.12 £9.27

  477 Bracket 480R480R.ES
Bracket 480R480R.ES
MO322778409/0
Available to backorder
Bracket 480R480R.ES
£14.89 £12.41

  479 Attachment 480R480R.ES
Attachment 480R480R.ES
MO322806619/0
Available to backorder
Attachment 480R480R.ES
£4.66 £3.88

  480 V-Belt 550R550R.ES
V-Belt 550R550R.ES
MO135064383/0
In stock
V-Belt 550R550R.ES
£14.41 £12.01

  480 V-Belt 480R480R.ES
V-Belt 480R480R.ES
MO135064378/0
In stock
V-Belt 480R480R.ES
£13.48 £11.23


Description

Mountfield 550 R Parts Diagram

Product Name - 550 R

Model Year - 2006-2007

Model Type - TU 554 TR-R 4S

Art.N - 292555023/MOR
