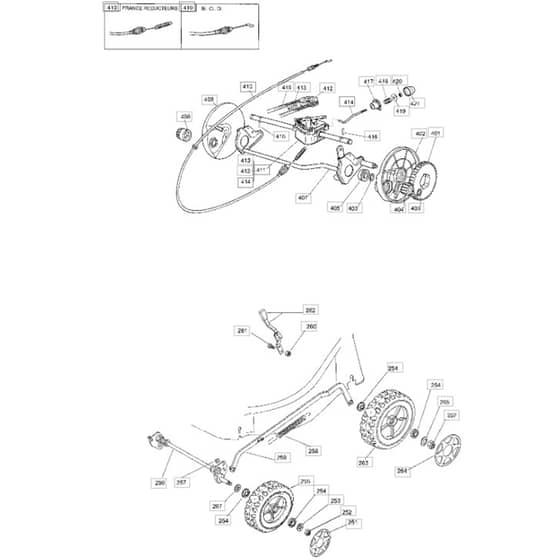

51 PD ES - 2005 - 23-5698-74 - Mountfield Rotary Mower Transmission Diagram

51 PD ES - 2005 - 23-5698-74 - Mountfield Rotary Mower Transmission Diagram
51 PD ES - 2005 - 23-5698-74 - Mountfield Rotary Mower Transmission Diagram

Description

Mountfield 51 PD ES Parts Diagram

Product Name - 51 PD ES

Model Year - 2005

Model Type -

Art.N - 23-5698-74

Ref. Img. Part No. Details
  1 Hub Cap-Grey
Hub Cap-Grey
MO322110381/0
Available to backorder
Hub Cap-Grey
£3.38 £2.82

  252 Lock Nut
Lock Nut
MO112155000/0
In stock
Lock Nut
£1.55 £1.29

  253 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  254 Ball Bearing
Ball Bearing
MO122122206/0
In stock
Ball Bearing
£1.82 £1.52

  255 Wheel
Wheel
MO381007351/0
In stock
Wheel
£13.66 £11.38

  256 Front Wheel Axle
Front Wheel Axle
MO381001223/1
Available to backorder
Front Wheel Axle
£45.24 £37.70

  257 Lock Plate
Lock Plate
MO112436050/0
In stock
Lock Plate
£1.82 £1.52

  258 Spring
Spring
MO122446187/0
Available to backorder
Spring
£7.31 £6.09

  259 Rod. Height Adjustment
Rod. Height Adjustment
MO181001264/0
Available to backorder
Rod. Height Adjustment
£20.32 £16.93

  260 Nut
Nut
MO112154330/0
In stock
Nut
£1.55 £1.29

  261 Screw
Screw
MO112789000/0
Available to backorder
Screw
£1.55 £1.29

  262 Lever. Height Adjustment
Lever. Height Adjustment
MO381003279/2
Available to backorder
Lever. Height Adjustment
£32.38 £26.98

  263 Wheel
Wheel
MO381007360/0
Available to backorder
Wheel
£16.61 £13.84

  265 Elastic Washer
Elastic Washer
MO112369500/0
In stock
Elastic Washer
£1.40 £1.17

  267 Elastic Washer
Elastic Washer
MO112530150/0
Available to backorder
Elastic Washer
£1.36 £1.13

  401 Ring Gear
Ring Gear
MO122120105/2
Available to backorder
Ring Gear
£9.92 £8.27

  402 Wheel Protection-Lh
Wheel Protection-Lh
MO122600093/0
Available to backorder
Wheel Protection-Lh
£3.38 £2.82

  403 Circlip
Circlip
MO112608600/0
In stock
Circlip
£1.55 £1.29

  404 Pinion-Lh
Pinion-Lh
MO122570120/1
In stock
Pinion-Lh
£7.39 £6.16

  405 Bearing
Bearing
MO119216035/0
Available to backorder
Bearing
£3.52 £2.93

  406 Wheel Protection-Rh
Wheel Protection-Rh
MO122600092/0
Available to backorder
Wheel Protection-Rh
£3.38 £2.82

  407 Rear Wheel Axle
Rear Wheel Axle
MO381000147/0
Available to backorder
Rear Wheel Axle
£27.46 £22.88

  408 Pinion-Rh
Pinion-Rh
MO322570138/0
In stock
Pinion-Rh
£7.39 £6.16

  410 Clutch Cable Bi.Ci.Di.
Clutch Cable Bi.Ci.Di.
MO381000672/0
Available to backorder
Clutch Cable Bi.Ci.Di.
£18.83 £15.69

  410 Clutch Cable France Reducteur
Clutch Cable France Reducteur
MO381000668/1
Available to backorder
Clutch Cable France Reducteur
£20.96 £17.47

  411 Gear Box (Fr.Red.) France Reducteur
Gear Box (Fr.Red.) France Reducteur
MO181003076/1
Available to backorder
Gear Box (Fr.Red.) France Reducteur
£121.07 £100.89

  411 Gear Box (Bi.Ci.Di) Bi.Ci.Di.
Gear Box (Bi.Ci.Di) Bi.Ci.Di.
MO181003081/1
Available to backorder
Gear Box (Bi.Ci.Di) Bi.Ci.Di.
£145.04 £120.87

  412 Belt Pulley
Belt Pulley
MO122601909/0
In stock
Belt Pulley
£5.64 £4.70

  413 Pin
Pin
MO112645705/0
In stock
Pin
£1.55 £1.29

  414 Adjustment Rod
Adjustment Rod
MO122033283/0
In stock
Adjustment Rod
£4.66 £3.88

  415 Belt
Belt
MO135063902/1
In stock
Belt
£9.49 £7.91

  416 Pin
Pin
MO122753000/0
In stock
Pin
£1.55 £1.29

  417 Bushing
Bushing
MO122041957/1
Available to backorder
Bushing
£1.55 £1.29

  418 Spring
Spring
MO122450063/0
Available to backorder
Spring
£1.55 £1.29

  419 Washer
Washer
MO322680009/0
Available to backorder
Washer
£1.82 £1.52

  420 Lock Nut
Lock Nut
MO112154510/0
In stock
Lock Nut
£1.55 £1.29

  421 Hub Cap
Hub Cap
MO122110230/0
In stock
Hub Cap
£1.55 £1.29


Description

Mountfield 51 PD ES Parts Diagram

Product Name - 51 PD ES

Model Year - 2005

Model Type -

Art.N - 23-5698-74
