453 BP Ergo - Oleo-Mac Brushcutter Transmission Diagram

453 BP Ergo - Oleo-Mac Brushcutter Transmission Diagram
453 BP Ergo - Oleo-Mac Brushcutter Transmission Diagram

Description

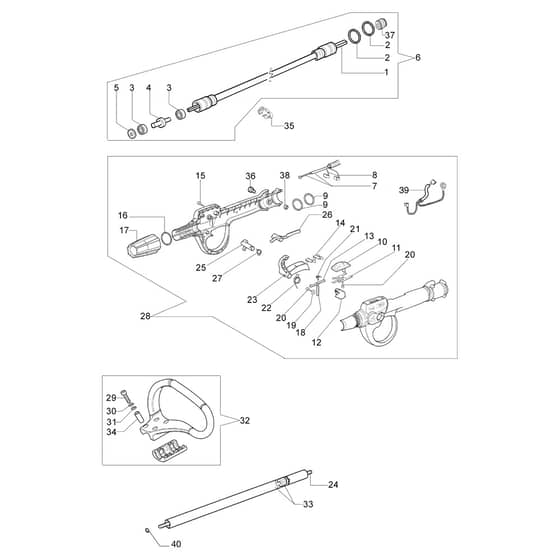

Oleo-Mac 453 BP Ergo Parts Diagram

Ref. Img. Part No. Details
  1 Drive Shaft
Drive Shaft
EF4137005DR
Available to backorder
Drive Shaft
£81.18 £67.65

  2 O-Ring
O-Ring
EF3049008
Available to backorder
O-Ring
£0.90 £0.75

  3 Bearing
Bearing
EF3035023R
Available to backorder
Bearing
£15.84 £13.20

  4 Joint
Joint
EF62030090AR
Available to backorder
Joint
£30.08 £25.07

  5 Seal Ring
Seal Ring
EF3050034R
Available to backorder
Seal Ring
£5.44 £4.53

  6 Flexible Shaft
Flexible Shaft
EFPR001950R
Available to backorder
Flexible Shaft
£193.08 £160.90

  7 Throttle Cable
Throttle Cable
EF62030109R
Available to backorder
Throttle Cable
£16.60 £13.83

  8 Cable SN 2671507418
Cable SN 2671507418
EF61250291R
Available to backorder
Cable SN 2671507418
£15.76 £13.13

  8 Cable
Cable
EF62030053AR
Available to backorder
Cable
£22.50 £18.75

  9 O-Ring
O-Ring
EF3049046
Available to backorder
O-Ring
£0.90 £0.75

  10 Slide Control
Slide Control
EF61070042
Available to backorder
Slide Control
£1.84 £1.53

  11 Plate
Plate
EF61040053R
Available to backorder
Plate
£3.58 £2.98

  12 Button
Button
EF62030050
Available to backorder
Button
£0.90 £0.75

  13 Pawl
Pawl
EF62030048
Available to backorder
Pawl
£10.88 £9.07

  14 Plate
Plate
EF61040054R
Available to backorder
Plate
£0.90 £0.75

  15 Screw
Screw
EF3960067AR
Available to backorder
Screw
£0.90 £0.75

  16 O-Ring
O-Ring
EF365000115
Available to backorder
O-Ring
£0.90 £0.75

  17 Ring Nut
Ring Nut
EF62030051R
Available to backorder
Ring Nut
£5.44 £4.53

  18 Pin
Pin
EF3033021
Available to backorder
Pin
£0.90 £0.75

  19 Washer
Washer
EF3918003
Available to backorder
Washer
£0.90 £0.75

  20 Screw
Screw
EF3960061AR
Available to backorder
Screw
£0.90 £0.75

  21 Spring
Spring
EF62030049
Available to backorder
Spring
£2.76 £2.30

  22 Spring
Spring
EF61040056R
Available to backorder
Spring
£0.90 £0.75

  23 Throttle Lever
Throttle Lever
EF62030047
Available to backorder
Throttle Lever
£3.68 £3.07

  24 Drive Shaft
Drive Shaft
EF62030042R
Available to backorder
Drive Shaft
£26.76 £22.30

  25 Pawl
Pawl
EF61040052
Available to backorder
Pawl
£0.90 £0.75

  26 Lever
Lever
EF61040050AR
Available to backorder
Lever
£2.76 £2.30

  27 Spring
Spring
EF61040057R
Available to backorder
Spring
£1.92 £1.60

  28 Complete Handle SN 2671507418
Complete Handle SN 2671507418
EF62030129R
Available to backorder
Complete Handle SN 2671507418
£135.70 £113.08

  29 Screw
Screw
EF3801015R
Available to backorder
Screw
£1.86 £1.55

  30 Washer
Washer
EF3819006R
Available to backorder
Washer
£1.32 £1.10

  31 Washer
Washer
EF3916005R
Available to backorder
Washer
£1.32 £1.10

  32 Complete Handle
Complete Handle
EF62030039A
Available to backorder
Complete Handle
£54.54 £45.45

  34 Insert
Insert
EF61170133
Available to backorder
Insert
£0.90 £0.75

  35 Band
Band
EF62030077R
Available to backorder
Band
£2.24 £1.87

  36 Screw
Screw
EF62030056AR
Available to backorder
Screw
£8.74 £7.28

  37 Bushing
Bushing
EF62030023
Available to backorder
Bushing
£2.76 £2.30

  38 Nut
Nut
EF3914006R
Available to backorder
Nut
£0.90 £0.75

  40 Retainer Washer
Retainer Washer
EF3045034R
Available to backorder
Retainer Washer
£1.08 £0.90


Description

Oleo-Mac 453 BP Ergo Parts Diagram
