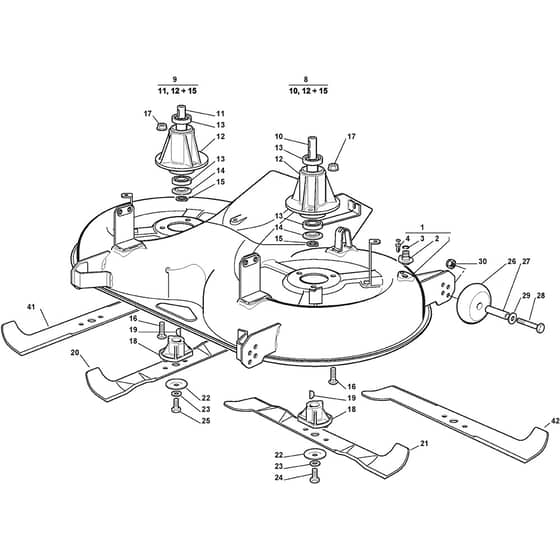

2248H - 2006 - 299942283/MO6 - Mountfield Ride On Mower Cutting Plate Diagram

Part No. 2248h_299942283_mo6_cutting_plate-group
2248H - 2006 - 299942283/MO6 - Mountfield Ride On Mower Cutting Plate Diagram
2248H - 2006 - 299942283/MO6 - Mountfield Ride On Mower Cutting Plate Diagram

Description

Mountfield 2248H Parts Diagram

Product Name - 2248H

Model Year - 2006

Model Type - TS 122 Hydro

Art.N - 299942283/MO6

Engine Model -

Ref. Img. Part No. Details
  1 Cutting Plate Assy From 01-9-2004
Cutting Plate Assy From 01-9-2004
MO382564213/1
Available to backorder
Cutting Plate Assy From 01-9-2004
£985.84 £821.53

  2 Washing Cutting Deck Connection
Washing Cutting Deck Connection
MO125033060/0
In stock
Washing Cutting Deck Connection
£1.55 £1.29

  3 Or Ring
Or Ring
MO119035000/0
Available to backorder
Or Ring
£5.06 £4.22

  4 Rivet
Rivet
MO112500030/0
In stock
Rivet
£1.55 £1.29

  8 Main Blade Shaft Ass.Y
Main Blade Shaft Ass.Y
MO382207200/2LC
Available to backorder
Main Blade Shaft Ass.Y
£101.34 £84.45

  9 Secondary Blade Shaft Ass.Y
Secondary Blade Shaft Ass.Y
MO382207201/3LC
In stock
Secondary Blade Shaft Ass.Y
£91.50 £76.25

  10 Main Blade Shaft
Main Blade Shaft
MO125020800/1
Available to backorder
Main Blade Shaft
£46.48 £38.73

  11 Secondary Blade Shaft
Secondary Blade Shaft
MO125020801/2
Available to backorder
Secondary Blade Shaft
£43.07 £35.89

  12 Blade Shaft Support
Blade Shaft Support
MO125207200/0
In stock
Blade Shaft Support
Was £50.68 £42.23 Special Price £33.46 £27.88

  13 Bearing
Bearing
MO119216047/0
In stock
Bearing
£15.78 £13.15

  14 Dust Cover Disc
Dust Cover Disc
MO325160501/1
Available to backorder
Dust Cover Disc
£1.55 £1.29

  15 Seeger
Seeger
MO112609260/0
In stock
Seeger
£1.84 £1.53

  16 Screw
Screw
MO112818700/0
In stock
Screw
£1.55 £1.29

  17 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.70 £1.42

  18 Blade Holder
Blade Holder
MO125463200/0
In stock
Blade Holder
£9.07 £7.56

  19 Key
Key
MO112139100/0
In stock
Key
£1.55 £1.29

  20 Right Mulching Blade
Right Mulching Blade
MO182004350/0
Available to backorder
Right Mulching Blade
£44.45 £37.04

  21 Left Mulching Blade
Left Mulching Blade
MO182004349/0
Available to backorder
Left Mulching Blade
£44.45 £37.04

  22 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.84 £1.53

  23 Washer
Washer
MO112523080/0
In stock
Washer
£1.55 £1.29

  24 Screw
Screw
MO112735694/0
In stock
Screw
£1.97 £1.64

  25 Screw
Screw
MO112735695/1
In stock
Screw
£3.79 £3.16

  26 Levelling Small Wheel From 01-9-2006
Levelling Small Wheel From 01-9-2006
MO182700001/0
In stock
Levelling Small Wheel From 01-9-2006
£5.47 £4.56

  27 Pin
Pin
MO125510072/1
In stock
Pin
£1.84 £1.53

  28 Screw
Screw
MO112692050/0
In stock
Screw
£1.84 £1.53

  29 Washer
Washer
MO112523060/0
In stock
Washer
£1.55 £1.29

  30 Nut
Nut
MO112293201/0
In stock
Nut
£1.70 £1.42

  41 Right Blade. Winged
Right Blade. Winged
MO182004343/0
Available to backorder
Right Blade. Winged
£45.79 £38.16

  42 Left Blade 122cm
Left Blade 122cm
MO182004342/0
Available to backorder
Left Blade 122cm
£45.79 £38.16


Description

Mountfield 2248H Parts Diagram

Product Name - 2248H

Model Year - 2006

Model Type - TS 122 Hydro

Art.N - 299942283/MO6

Engine Model -
