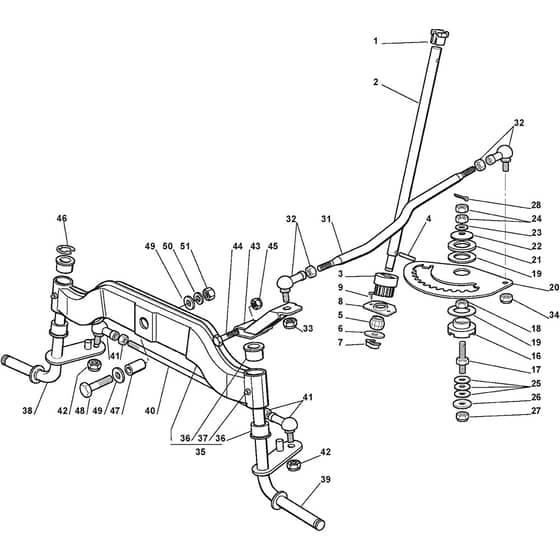

2248H - 2004-2005 - 299942233/MOU - Mountfield Ride On Mower Steering Diagram

2248H - 2004-2005 - 299942233/MOU - Mountfield Ride On Mower Steering Diagram
2248H - 2004-2005 - 299942233/MOU - Mountfield Ride On Mower Steering Diagram

Description

Mountfield 2248H Parts Diagram

Product Name - 2248H

Model Year - 2004-2005

Model Type - TCP 122 Hydro

Art.N - 299942233/MOU

Engine Model -

Ref. Img. Part No. Details
  1 Bushing
Bushing
MO325038004/0
Available to backorder
Bushing
£2.40 £2.00

  2 Steering Column
Steering Column
MO125520005/0
Available to backorder
Steering Column
£28.01 £23.34

  3 Pinion
Pinion
MO125570000/2
In stock
Pinion
Was £12.82 £10.68 Special Price £8.14 £6.78

  4 Dowel Pin
Dowel Pin
MO112622650/0
Available to backorder
Dowel Pin
£1.69 £1.41

  5 Joint
Joint
MO325743000/0
In stock
Joint
£2.68 £2.23

  6 Washer
Washer
MO112521370/0
Available to backorder
Washer
£1.55 £1.29

  7 Plate
Plate
MO112436030/0
In stock
Plate
£1.82 £1.52

  9 Screw From 01-9-2003
Screw From 01-9-2003
MO112729601/1
Available to backorder
Screw From 01-9-2003
£1.48 £1.23

  16 Bushing
Bushing
MO125040617/0
Available to backorder
Bushing
£10.70 £8.92

  17 Pin
Pin
MO125510065/3
Available to backorder
Pin
£10.31 £8.59

  19 Washer
Washer
MO325670012/0
Available to backorder
Washer
£2.40 £2.00

  20 Steering Sector
Steering Sector
MO325735507/0
Available to backorder
Steering Sector
£69.70 £58.08

  21 Washer
Washer
MO325670014/1
Available to backorder
Washer
£4.45 £3.71

  22 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.82 £1.52

  23 Washer
Washer
MO112521360/0
In stock
Washer
£1.55 £1.29

  24 Nut
Nut
MO112295200/0
In stock
Nut
£1.40 £1.17

  25 Antifriction Washer
Antifriction Washer
MO322672150/0
Available to backorder
Antifriction Washer
£1.82 £1.52

  26 Washer
Washer
MO112523080/0
In stock
Washer
£1.55 £1.29

  28 Cotter Pin
Cotter Pin
MO112141418/0
Available to backorder
Cotter Pin
£1.55 £1.29

  31 Steering Rod
Steering Rod
MO125033003/1
Available to backorder
Steering Rod
£39.42 £32.85

  35 Equalizer With Bush And Lubricator
Equalizer With Bush And Lubricator
MO382034001/3
Available to backorder
Equalizer With Bush And Lubricator
£175.97 £146.64

  36 Bushing
Bushing
MO125034002/1
Available to backorder
Bushing
£3.79 £3.16

  37 Grease Dispenser
Grease Dispenser
MO112379511/0
Available to backorder
Grease Dispenser
£1.55 £1.29

  38 Right Stub Axle
Right Stub Axle
MO382230349/0
Available to backorder
Right Stub Axle
£78.84 £65.70

  39 Left Stub Axle
Left Stub Axle
MO382230348/0
Available to backorder
Left Stub Axle
£80.23 £66.86

  40 Tie Rod
Tie Rod
MO325840001/1
Available to backorder
Tie Rod
£14.80 £12.33

  42 Nut
Nut
MO112156602/0
In stock
Nut
£1.40 £1.17

  44 Screw
Screw
MO112691700/0
In stock
Screw
£1.82 £1.52

  45 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  46 Circlip Ø15
Circlip Ø15
MO112001000/0
Available to backorder
Circlip Ø15
£1.82 £1.52

  47 Spacer
Spacer
MO125160005/1
Available to backorder
Spacer
£5.35 £4.46

  48 Screw
Screw
MO112694100/0
Available to backorder
Screw
£4.08 £3.40

  49 Washer
Washer
MO112521390/0
Available to backorder
Washer
£1.82 £1.52

  50 Grower
Grower
MO112587900/0
Available to backorder
Grower
£1.55 £1.29

  51 Hexagon Nut
Hexagon Nut
MO112295800/0
Available to backorder
Hexagon Nut
£1.82 £1.52


Description

Mountfield 2248H Parts Diagram

Product Name - 2248H

Model Year - 2004-2005

Model Type - TCP 122 Hydro

Art.N - 299942233/MOU

Engine Model -
