2248H - 2004-2005 - 299942233/MOE - Mountfield Ride On Mower Transmission Diagram

2248H - 2004-2005 - 299942233/MOE - Mountfield Ride On Mower Transmission Diagram
2248H - 2004-2005 - 299942233/MOE - Mountfield Ride On Mower Transmission Diagram

Description

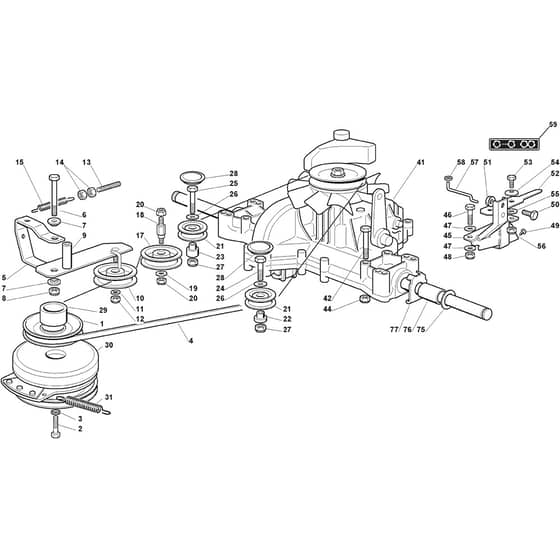

Mountfield 2248H Parts Diagram

Product Name - 2248H

Model Year - 2004-2005

Model Type - TCP 122 Hydro

Art.N - 299942233/MOE

Engine Model -

Ref. Img. Part No. Details
  1 Pulley
Pulley
MO125601566/1
Available to backorder
Pulley
£30.70 £25.58

  2 Screw
Screw
MO112737320/0
In stock
Screw
£4.37 £3.64

  3 Washer
Washer
MO112543000/0
Available to backorder
Washer
£1.55 £1.29

  4 Trapezoidal Belt
Trapezoidal Belt
MO135062020/1
In stock
Trapezoidal Belt
£43.08 £35.90

  5 Lever
Lever
MO382318165/2
Available to backorder
Lever
£27.74 £23.12

  6 Screw
Screw
MO112692000/0
Available to backorder
Screw
£1.97 £1.64

  7 Bushing
Bushing
MO125038002/1
In stock
Bushing
£1.55 £1.29

  9 Spacer
Spacer
MO125160027/0
Available to backorder
Spacer
£2.53 £2.11

  10 Pulley
Pulley
MO125601554/0
In stock
Pulley
£25.68 £21.40

  13 Tie Rod
Tie Rod
MO125840010/1
Available to backorder
Tie Rod
£1.97 £1.64

  14 Nut
Nut
MO112293200/0
In stock
Nut
£1.55 £1.29

  15 Spring
Spring
MO125430219/1
Available to backorder
Spring
£3.67 £3.06

  17 Pulley Bearing hole ø15 From 01-9-2013
Pulley Bearing hole ø15 From 01-9-2013
MO325601599/0
In stock
Pulley Bearing hole ø15 From 01-9-2013
£19.14 £15.95

  17 Pulley Bearing hole ø16 To 31-8-2013
Pulley Bearing hole ø16 To 31-8-2013
MO125601555/0
In stock
Pulley Bearing hole ø16 To 31-8-2013
£29.28 £24.40

  21 Pulley
Pulley
MO325601570/1
Available to backorder
Pulley
£24.36 £20.30

  22 Left Spacer From 01-9-2010
Left Spacer From 01-9-2010
MO125160030/2
Available to backorder
Left Spacer From 01-9-2010
£6.47 £5.39

  23 Spacer
Spacer
MO125160024/2
In stock
Spacer
Was £8.29 £6.91 Special Price £5.27 £4.39

  24 Screw
Screw
MO112691115/0
Available to backorder
Screw
£1.55 £1.29

  25 Screw
Screw
MO112691400/0
Available to backorder
Screw
£1.55 £1.29

  26 Washer
Washer
MO112523060/0
Available to backorder
Washer
£1.55 £1.29

  28 Cover
Cover
MO125109521/1
Available to backorder
Cover
£1.55 £1.29

  29 Spacer
Spacer
MO125160021/0
Available to backorder
Spacer
£5.63 £4.69

  30 Electromagnetic Clutch From 01-9-2007
Electromagnetic Clutch From 01-9-2007
MO118399062/1
Available to backorder
Electromagnetic Clutch From 01-9-2007
£341.58 £284.65

  31 Brake Spring From 01-9-2010
Brake Spring From 01-9-2010
MO125430210/1
Available to backorder
Brake Spring From 01-9-2010
£2.68 £2.23

  41 Hydrostatic Transaxle - Tufftorq (K46F)
Hydrostatic Transaxle - Tufftorq (K46F)
MO118400950/1
Available to backorder
Hydrostatic Transaxle - Tufftorq (K46F)
£866.59 £722.16

  42 Screw
Screw
MO112691800/0
Available to backorder
Screw
£1.55 £1.29

  44 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.69 £1.41

  46 Screw
Screw
MO112691200/0
Available to backorder
Screw
£1.69 £1.41

  47 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  49 Screw
Screw
MO112735120/0
Available to backorder
Screw
£1.55 £1.29

  50 Screw
Screw
MO112792611/0
Available to backorder
Screw
£1.55 £1.29

  51 Nut
Nut
MO112293201/0
In stock
Nut
£1.69 £1.41

  52 Lever
Lever
MO325318157/0
Available to backorder
Lever
£5.35 £4.46

  53 Screw
Screw
MO112793102/0
In stock
Screw
£1.55 £1.29

  54 Elastic Washer
Elastic Washer
MO112369500/0
In stock
Elastic Washer
£1.40 £1.17

  55 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  56 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  57 Rod
Rod
MO125033033/1
Available to backorder
Rod
£2.12 £1.77

  58 Crown Fastener
Crown Fastener
MO112604896/0
Available to backorder
Crown Fastener
£1.55 £1.29

  59 Label
Label
MO114357423/2
Available to backorder
Label
£1.66 £1.38

  75 Washer
Washer
MO125670005/2
In stock
Washer
£4.08 £3.40

  76 Spacer
Spacer
MO125160023/0
Available to backorder
Spacer
£7.31 £6.09

  77 Spacer Washer Tt
Spacer Washer Tt
MO325670025/0
Available to backorder
Spacer Washer Tt
£4.08 £3.40


Description

Mountfield 2248H Parts Diagram

Product Name - 2248H

Model Year - 2004-2005

Model Type - TCP 122 Hydro

Art.N - 299942233/MOE

Engine Model -
