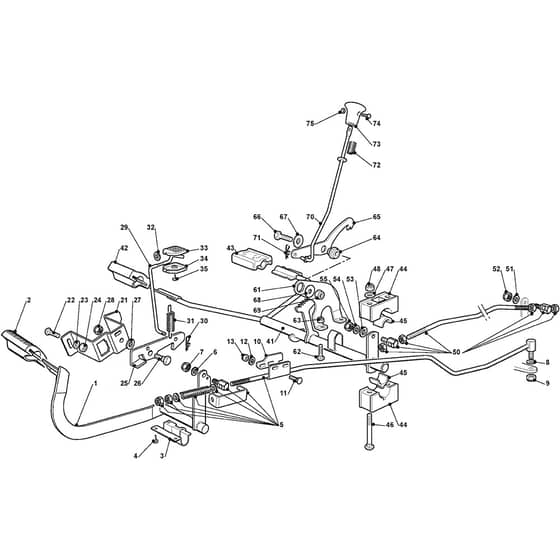

2240H - 2011-2013 - 2T0980283/M11 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram

2240H - 2011-2013 - 2T0980283/M11 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram
2240H - 2011-2013 - 2T0980283/M11 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram

Description

Mountfield 2240H Parts Diagram

Product Name - 2240H

Model Year - 2011-2013

Model Type - TS 102 Hydro

Art.N - 2T0980283/M11

Engine Model -

Ref. Img. Part No. Details
  1 Pedal
Pedal
MO382500011/2
Available to backorder
Pedal
£76.02 £63.35

  2 Clamp Cover
Clamp Cover
MO325110416/0
Available to backorder
Clamp Cover
£10.84 £9.03

  3 Plate
Plate
MO325547081/2
Available to backorder
Plate
£5.06 £4.22

  4 Screw
Screw
MO112731601/0
Available to backorder
Screw
£1.97 £1.64

  5 Rod
Rod
MO382000582/0
Available to backorder
Rod
£52.08 £43.40

  6 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  8 Washer
Washer
MO112521360/0
In stock
Washer
£1.55 £1.29

  10 Plate
Plate
MO325547281/1
Available to backorder
Plate
£6.62 £5.52

  21 Support
Support
MO325785143/1
Available to backorder
Support
£4.33 £3.61

  22 Screw
Screw
MO112815210/0
Available to backorder
Screw
£1.55 £1.29

  25 Hook
Hook
MO325253001/0
Available to backorder
Hook
£4.08 £3.40

  26 Fulcrum Pin
Fulcrum Pin
MO122524970/2
Available to backorder
Fulcrum Pin
£1.90 £1.58

  27 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  28 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  29 Rod
Rod
MO125033097/0
Available to backorder
Rod
£13.87 £11.56

  30 Cotter Pin
Cotter Pin
MO124487997/0
Available to backorder
Cotter Pin
£1.55 £1.29

  31 Spring
Spring
MO125430213/0
Available to backorder
Spring
£1.69 £1.41

  32 Washer
Washer
MO112523020/0
In stock
Washer
£1.55 £1.29

  33 Knob
Knob
MO325592001/1
Available to backorder
Knob
£1.40 £1.17

  34 Knob
Knob
MO325592002/1
Available to backorder
Knob
£1.40 £1.17

  35 Screw
Screw
MO112727815/0
Available to backorder
Screw
£1.40 £1.17

  41 Gear Control Axle
Gear Control Axle
MO382000389/1
Available to backorder
Gear Control Axle
£84.47 £70.39

  42 Clamp Cover Front
Clamp Cover Front
MO325110417/0
Available to backorder
Clamp Cover Front
£10.84 £9.03

  43 Clamp Cover Rear
Clamp Cover Rear
MO325110418/0
Available to backorder
Clamp Cover Rear
£10.84 £9.03

  44 Support
Support
MO325785354/0
Available to backorder
Support
£2.12 £1.77

  45 Brass
Brass
MO325034003/0
Available to backorder
Brass
£1.82 £1.52

  46 Screw
Screw
MO112815271/0
Available to backorder
Screw
£1.69 £1.41

  48 Nut
Nut
MO112154510/0
In stock
Nut
£1.55 £1.29

  50 Rod
Rod
MO382000579/0
Available to backorder
Rod
£33.79 £28.16

  51 Washer
Washer
MO112523040/0
In stock
Washer
£1.49 £1.24

  75 Hexagon Nut M4 Uni 5588 Acc.6S
Hexagon Nut M4 Uni 5588 Acc.6S
MO112290800/0
Available to backorder
Hexagon Nut M4 Uni 5588 Acc.6S
£1.55 £1.29


Description

Mountfield 2240H Parts Diagram

Product Name - 2240H

Model Year - 2011-2013

Model Type - TS 102 Hydro

Art.N - 2T0980283/M11

Engine Model -
