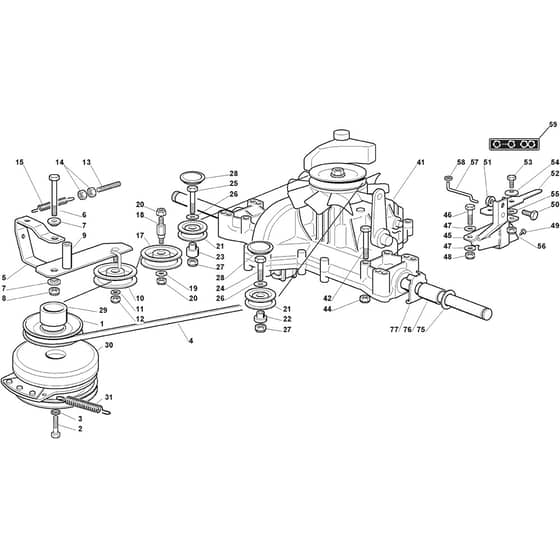

2040H - 2005 - 13-2661-15 - Mountfield Ride On Mower Transmission Diagram

2040H - 2005 - 13-2661-15 - Mountfield Ride On Mower Transmission Diagram
2040H - 2005 - 13-2661-15 - Mountfield Ride On Mower Transmission Diagram

Description

Mountfield 2040H Parts Diagram

Product Name - 2040H

Model Year - 2005

Model Type - TCP 102 Hydro

Art.N - 13-2661-15

Engine Model -

Ref. Img. Part No. Details
  1 Pulley
Pulley
MO125601566/1 Out of stock
Pulley
£29.53 £24.61

  2 Screw
Screw
MO112737320/0 Out of stock
Screw
£4.20 £3.50

  3 Washer
Washer
MO112543000/0 Out of stock
Washer
£1.49 £1.24

  4 Trapezoidal Belt
Trapezoidal Belt
MO135062020/1 Out of stock
Trapezoidal Belt
£39.72 £33.10

  5 Lever
Lever
MO382318165/2 Out of stock
Lever
£26.69 £22.24

  6 Screw
Screw
MO112692000/0 Out of stock
Screw
£1.90 £1.58

  7 Bushing
Bushing
MO125038002/1 Out of stock
Bushing
£1.49 £1.24

  9 Spacer
Spacer
MO125160027/0 Out of stock
Spacer
£2.44 £2.03

  10 Pulley
Pulley
MO125601554/0 In stock
Pulley
£23.40 £19.50

  13 Tie Rod
Tie Rod
MO125840010/1 Out of stock
Tie Rod
£1.90 £1.58

  14 Nut
Nut
MO112293200/0 In stock
Nut
£1.63 £1.36

  15 Spring
Spring
MO125430219/1 Out of stock
Spring
£3.53 £2.94

  17 Pulley Bearing hole ø15 From 01-9-2013
Pulley Bearing hole ø15 From 01-9-2013
MO325601599/0 In stock
Pulley Bearing hole ø15 From 01-9-2013
£17.52 £14.60

  17 Pulley Bearing hole ø16 To 31-8-2013
Pulley Bearing hole ø16 To 31-8-2013
MO125601555/0 In stock
Pulley Bearing hole ø16 To 31-8-2013
£26.76 £22.30

  21 Pulley
Pulley
MO325601570/1 Out of stock
Pulley
£23.44 £19.53

  22 Left Spacer From 01-9-2010
Left Spacer From 01-9-2010
MO125160030/2 Out of stock
Left Spacer From 01-9-2010
£6.23 £5.19

  23 Spacer
Spacer
MO125160024/2 In stock
Spacer
£7.98 £6.65

  24 Screw
Screw
MO112691115/0 Out of stock
Screw
£1.49 £1.24

  25 Screw
Screw
MO112691400/0 Out of stock
Screw
£1.49 £1.24

  26 Washer
Washer
MO112523060/0 In stock
Washer
£1.49 £1.24

  28 Cover
Cover
MO125109521/1 Out of stock
Cover
£1.49 £1.24

  29 Spacer
Spacer
MO125160021/0 Out of stock
Spacer
£5.63 £4.69

  30 Electromagnetic Clutch From 01-9-2007
Electromagnetic Clutch From 01-9-2007
MO118399062/1 Out of stock
Electromagnetic Clutch From 01-9-2007
£278.40 £232.00

  31 Brake Spring From 01-9-2010
Brake Spring From 01-9-2010
MO125430210/1 Out of stock
Brake Spring From 01-9-2010
£2.58 £2.15

  41 Hydrostatic Transaxle - Tufftorq (K46F)
Hydrostatic Transaxle - Tufftorq (K46F)
MO118400950/1 Out of stock
Hydrostatic Transaxle - Tufftorq (K46F)
£842.11 £701.76

  42 Screw
Screw
MO112691800/0 Out of stock
Screw
£1.49 £1.24

  44 Nut
Nut
MO112154210/0 In stock
Nut
£1.80 £1.50

  46 Screw
Screw
MO112691200/0 Out of stock
Screw
£1.80 £1.50

  47 Washer
Washer
MO112521350/0 Out of stock
Washer
£1.63 £1.36

  49 Screw
Screw
MO112735120/0 Out of stock
Screw
£1.49 £1.24

  50 Screw
Screw
MO112792611/0 Out of stock
Screw
£1.49 £1.24

  51 Nut
Nut
MO112293201/0 In stock
Nut
£1.63 £1.36

  52 Lever
Lever
MO325318157/0 Out of stock
Lever
£5.15 £4.29

  53 Screw
Screw
MO112793102/0 In stock
Screw
£1.49 £1.24

  54 Elastic Washer
Elastic Washer
MO112369500/0 Out of stock
Elastic Washer
£1.36 £1.13

  55 Antifriction Washer
Antifriction Washer
MO325670011/0 Out of stock
Antifriction Washer
£1.49 £1.24

  56 Nut
Nut
MO112155000/0 In stock
Nut
£1.63 £1.36

  57 Rod
Rod
MO125033033/1 Out of stock
Rod
£2.04 £1.70

  58 Crown Fastener
Crown Fastener
MO112604896/0 Out of stock
Crown Fastener
£1.49 £1.24

  59 Label
Label
MO114357423/2 Out of stock
Label
£1.66 £1.38

  75 Washer
Washer
MO125670005/2 Out of stock
Washer
£3.92 £3.27

  76 Spacer
Spacer
MO125160023/0 Out of stock
Spacer
£7.03 £5.86

  77 Spacer Washer Tt
Spacer Washer Tt
MO325670025/0 Out of stock
Spacer Washer Tt
£3.92 £3.27


Description

Mountfield 2040H Parts Diagram

Product Name - 2040H

Model Year - 2005

Model Type - TCP 102 Hydro

Art.N - 13-2661-15

Engine Model -
