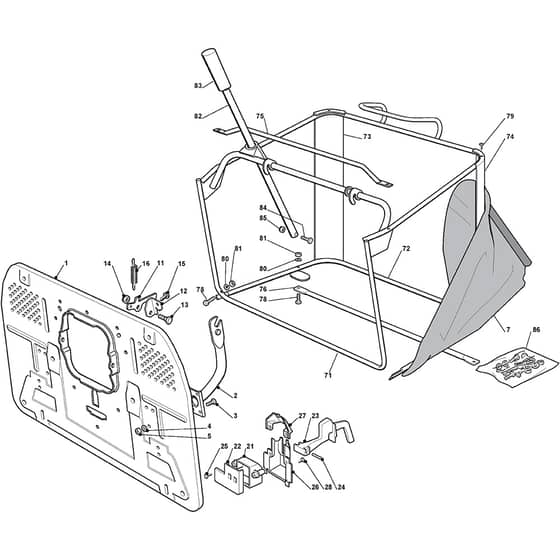

2040H - 2005 - 13-2661-15 - Mountfield Ride On Mower Grasscatcher Diagram

2040H - 2005 - 13-2661-15 - Mountfield Ride On Mower Grasscatcher Diagram
2040H - 2005 - 13-2661-15 - Mountfield Ride On Mower Grasscatcher Diagram

Description

Mountfield 2040H Parts Diagram

Product Name - 2040H

Model Year - 2005

Model Type - TCP 102 Hydro

Art.N - 13-2661-15

Engine Model -

Ref. Img. Part No. Details
  2 Clamp MO182774225/1
Clamp
Out of stock
£32.51 £27.09

  3 Screw MO112793102/0
Screw
In stock
£1.63 £1.36

  4 Washer MO112523060/0
Washer
In stock
£1.49 £1.24

  5 Nut MO112293201/0
Nut
In stock
£1.63 £1.36

  7 Grasscatcher MO182106000/2
Grasscatcher
Out of stock
£117.83 £98.19

  11 Clamp MO325774417/0
Clamp
Out of stock
£6.77 £5.64

  13 Pin MO125510080/2
Pin
Out of stock
£1.36 £1.13

  14 Nut MO112292102/0
Nut
In stock
£1.63 £1.36

  15 Screw MO112735122/1
Screw
Out of stock
£1.49 £1.24

  16 Clutch Spring MO127430579/0
Clutch Spring
Out of stock
£11.76 £9.80

  21 Grassc.Full Micro Protection Tcj-F MO125600041/0
Grassc.Full Micro Protection Tcj-F
Out of stock
£3.77 £3.14

  22 Grasscatcher Micro Prot Cover MO125600042/0
Grasscatcher Micro Prot Cover
Out of stock
£7.33 £6.11

  23 Full Grassc. Microswtich Cover MO125318124/0
Full Grassc. Microswtich Cover
Out of stock
£1.90 £1.58

  24 Pin MO112400030/0
Pin
Out of stock
£1.75 £1.46

  25 Screw MO112728440/0
Screw
Out of stock
£1.36 £1.13

  26 Grassc.Full Micro Protection Tc 2000 MO125600047/0
Grassc.Full Micro Protection Tc 2000
Out of stock
£1.63 £1.36

  27 Empty Micro Grassc.Protection Cover MO125600048/0
Empty Micro Grassc.Protection Cover
Out of stock
£1.49 £1.24

  28 Screw MO112728450/0
Screw
In stock
£1.49 £1.24

  71 Upper Frame MO382800051/1
Upper Frame
Out of stock
£166.92 £139.10

  72 Lower Grasscatcher Frame MO382800002/2
Lower Grasscatcher Frame
Out of stock
£32.51 £27.09

  73 Right Angular Support MO325032001/1
Right Angular Support
Out of stock
£14.76 £12.30

  74 Left Angular Support MO325032002/1
Left Angular Support
Out of stock
£14.76 £12.30

  75 Front Handle MO382394001/2
Front Handle
Out of stock
£12.25 £10.21

  76 Lower Stiffening MO382650038/1
Lower Stiffening
Out of stock
£11.78 £9.82

  79 Screw MO112729601/1
Screw
Out of stock
£1.48 £1.23

  80 Grower MO112582101/0
Grower
Out of stock
£1.66 £1.38

  81 Nut MO112292100/0
Nut
Out of stock
£1.36 £1.13

  82 Grasscatcher Lifting Tube MO125869029/1
Grasscatcher Lifting Tube
Out of stock
£28.44 £23.70

  83 Knob MO125394508/0
Knob
Out of stock
£4.87 £4.06

  84 Screw MO112792099/0
Screw
In stock
£1.28 £1.07

  85 Nut MO112154510/0
Nut
In stock
£1.63 £1.36

  86 Grasscatcher Screw Outfit MO382180027/1
Grasscatcher Screw Outfit
Out of stock
£14.23 £11.86


Description

Mountfield 2040H Parts Diagram

Product Name - 2040H

Model Year - 2005

Model Type - TCP 102 Hydro

Art.N - 13-2661-15

Engine Model -
