1636H - 2007 - 299964683/ME7 - Mountfield Ride On Mower Body Diagram

1636H - 2007 - 299964683/ME7 - Mountfield Ride On Mower Body Diagram
1636H - 2007 - 299964683/ME7 - Mountfield Ride On Mower Body Diagram

Description

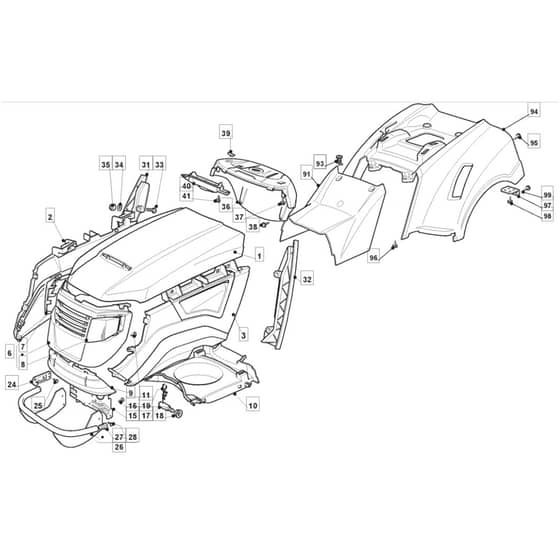

Mountfield 1636H Parts Diagram

Product Name - 1636H

Model Year - 2007

Model Type - NJS 92 Hydro

Art.N - 299964683/ME7

Ref. Img. Part No. Details
  1 Upper Engine Hood Red
Upper Engine Hood Red
MO325076871/0
Available to backorder
Upper Engine Hood Red
£99.04 £82.53

  2 Hood. Right
Hood. Right
MO382394614/0
Available to backorder
Hood. Right
£80.23 £66.86

  3 Hood. Left
Hood. Left
MO382394615/0
Available to backorder
Hood. Left
£87.16 £72.63

  6 Hood. Front
Hood. Front
MO382394613/0
Available to backorder
Hood. Front
£80.58 £67.15

  7 Right Grill
Right Grill
MO325410876/0
Available to backorder
Right Grill
£8.80 £7.33

  8 Left Grill
Left Grill
MO325410877/0
Available to backorder
Left Grill
£8.80 £7.33

  9 Lower Hood. Front
Lower Hood. Front
MO325076870/1
Available to backorder
Lower Hood. Front
£16.46 £13.72

  10 Conveyor
Conveyor
MO325108031/0
Available to backorder
Conveyor
£56.32 £46.93

  11 Screw
Screw
MO112735403/0
Available to backorder
Screw
£1.55 £1.29

  15 Engine Hood Support
Engine Hood Support
MO325774301/2
Available to backorder
Engine Hood Support
£17.74 £14.78

  17 Pin
Pin
MO125510169/1
Available to backorder
Pin
£2.40 £2.00

  18 Nut
Nut
MO112293201/0
In stock
Nut
£1.69 £1.41

  19 Cotter Pin
Cotter Pin
MO124487998/0
In stock
Cotter Pin
£0.65 £0.54

  24 Plate
Plate
MO325547159/1
Available to backorder
Plate
£4.66 £3.88

  25 Screw
Screw
MO112731580/0
Available to backorder
Screw
£1.55 £1.29

  26 Muffler Protection
Muffler Protection
MO382869027/0
Available to backorder
Muffler Protection
£101.35 £84.46

  27 Cap
Cap
MO118737860/0
Available to backorder
Cap
£1.55 £1.29

  28 Screw
Screw
MO112735120/0
Available to backorder
Screw
£1.55 £1.29

  31 Dashboard. Right Profile
Dashboard. Right Profile
MO325599012/0
Available to backorder
Dashboard. Right Profile
£7.03 £5.86

  32 Dashboard. Left Profile
Dashboard. Left Profile
MO325599013/0
Available to backorder
Dashboard. Left Profile
£6.90 £5.75

  33 Screw
Screw
MO112815221/0
Available to backorder
Screw
£1.40 £1.17

  34 Washer
Washer
MO112521330/0
Available to backorder
Washer
£1.55 £1.29

  35 Nut
Nut
MO112154510/0
In stock
Nut
£1.55 £1.29

  36 Dashboard
Dashboard
MO325120191/2
Available to backorder
Dashboard
£43.21 £36.01

  37 Screw
Screw
MO112728440/0
Available to backorder
Screw
£1.40 £1.17

  38 Screw
Screw
MO112735402/0
Available to backorder
Screw
£1.55 £1.29

  39 Grommet
Grommet
MO125260000/0
Available to backorder
Grommet
£2.95 £2.46

  40 Card Protection
Card Protection
MO325600074/0
Available to backorder
Card Protection
£9.16 £7.63

  93 Stake
Stake
MO125580020/2
In stock
Stake
£8.29 £6.91

  94 Red Wheels Cover
Red Wheels Cover
MO325110341/0
In stock
Red Wheels Cover
£150.20 £125.17

  97 Bracket
Bracket
MO325755041/0
Available to backorder
Bracket
£1.69 £1.41

  98 Screw
Screw
MO112728686/0
In stock
Screw
£1.55 £1.29

  99 Flanged Self-Tap Screw 4.8 X 13
Flanged Self-Tap Screw 4.8 X 13
MO112735110/0
Available to backorder
Flanged Self-Tap Screw 4.8 X 13
£1.55 £1.29


Description

Mountfield 1636H Parts Diagram

Product Name - 1636H

Model Year - 2007

Model Type - NJS 92 Hydro

Art.N - 299964683/ME7
