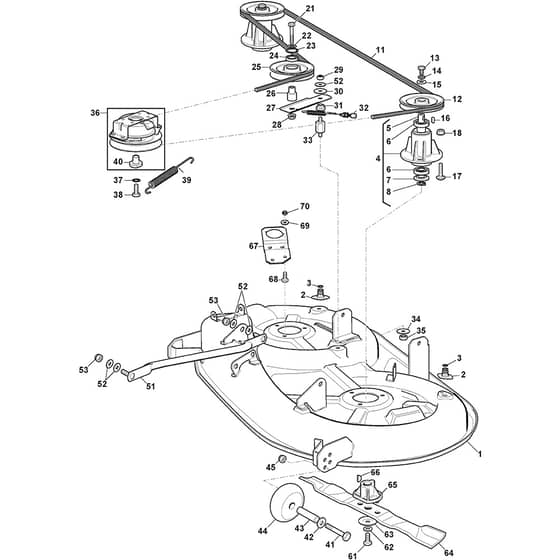

1538M-SD - 2024-2025 - 2T0510483/M25 - Mountfield Ride On Mower Cutting Plate Diagram

1538M-SD - 2024-2025 - 2T0510483/M25 - Mountfield Ride On Mower Cutting Plate Diagram
1538M-SD - 2024-2025 - 2T0510483/M25 - Mountfield Ride On Mower Cutting Plate Diagram

Description

Mountfield 1538M-SD Parts Diagram

Product Name - 1538M-SD

Model Year - 2024-2025

Model Type - SDNS 98

Art.N - 2T0510483/M25

Engine Model -

Ref. Img. Part No. Details
  1 Cutting Plate Black
Cutting Plate Black
MO382564209/4
Available to backorder
Cutting Plate Black
£335.52 £279.60

  2 Water Hose Connection
Water Hose Connection
MO325033086/0
Available to backorder
Water Hose Connection
£1.55 £1.29

  3 Or Ring
Or Ring
MO119035000/0
Available to backorder
Or Ring
£5.06 £4.22

  4 Flange Assy
Flange Assy
MO382207204/1
Available to backorder
Flange Assy
£102.06 £85.05

  5 Blade Shaft
Blade Shaft
MO125020804/0
In stock
Blade Shaft
£35.20 £29.33

  6 Bearing
Bearing
MO119216047/0
In stock
Bearing
£15.78 £13.15

  7 Dust Cover Disc
Dust Cover Disc
MO325160501/1
Available to backorder
Dust Cover Disc
£1.49 £1.24

  8 Seeger
Seeger
MO112609260/0
Available to backorder
Seeger
£1.82 £1.52

  11 Belt
Belt
MO135061504/0LC
In stock
Belt
£29.63 £24.69

  12 Pulley
Pulley
MO125601571/0
Available to backorder
Pulley
£30.70 £25.58

  13 Screw
Screw
MO112793102/0
In stock
Screw
£1.55 £1.29

  14 Washer
Washer
MO112540260/0
Available to backorder
Washer
£1.55 £1.29

  15 Washer
Washer
MO125670007/0
In stock
Washer
£1.97 £1.64

  16 Feather
Feather
MO112139480/0
Available to backorder
Feather
£1.69 £1.41

  17 Screw
Screw
MO112818700/0
Available to backorder
Screw
£1.55 £1.29

  18 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.69 £1.41

  21 Screw
Screw
MO112691910/0
Available to backorder
Screw
£1.73 £1.44

  22 Washer
Washer
MO112524010/0
Available to backorder
Washer
£1.82 £1.52

  23 Seeger
Seeger
MO112610800/0
Available to backorder
Seeger
£1.69 £1.41

  24 Bearing
Bearing
MO119216048/0
In stock
Bearing
£18.31 £15.26

  25 Pulley
Pulley
MO125601606/0
Available to backorder
Pulley
£30.97 £25.81

  26 Spacer
Spacer
MO125160056/0
Available to backorder
Spacer
£4.66 £3.88

  27 Lever
Lever
MO325318232/0
Available to backorder
Lever
£7.74 £6.45

  28 Nut
Nut
MO112293201/0
In stock
Nut
£1.69 £1.41

  29 Nut
Nut
MO112155020/0
Available to backorder
Nut
£1.69 £1.41

  30 Washer
Washer
MO125670022/0
Available to backorder
Washer
£1.97 £1.64

  31 Bushing
Bushing
MO125040635/0
In stock
Bushing
£4.19 £3.49

  32 Wire
Wire
MO382004618/0
In stock
Wire
£22.81 £19.01

  33 Spacer
Spacer
MO125160086/0
Available to backorder
Spacer
£7.46 £6.22

  36 Electromagnetic Clutch Ogura
Electromagnetic Clutch Ogura
MO118399077/1
Available to backorder
Electromagnetic Clutch Ogura
£267.00 £222.50

  37 Washer
Washer
MO112543000/0
Available to backorder
Washer
£1.55 £1.29

  38 Screw
Screw
MO112737320/0
In stock
Screw
£4.37 £3.64

  39 Spring
Spring
MO125430277/1
Available to backorder
Spring
£2.12 £1.77

  41 Screw
Screw
MO112692050/0
Available to backorder
Screw
£1.82 £1.52

  43 Pin
Pin
MO125510072/1
In stock
Pin
£1.82 £1.52

  44 Levelling Small Wheel
Levelling Small Wheel
MO182700001/0
In stock
Levelling Small Wheel
£5.48 £4.57

  51 Cutting Deck Equalizer Rod Assy
Cutting Deck Equalizer Rod Assy
MO382000565/1
Available to backorder
Cutting Deck Equalizer Rod Assy
£20.62 £17.18

  52 Washer
Washer
MO325670008/1
In stock
Washer
£1.55 £1.29

  53 Nut
Nut
MO112156602/0
In stock
Nut
£1.40 £1.17

  61 Screw
Screw
MO112735694/0
In stock
Screw
£1.97 £1.64

  62 Washer
Washer
MO112523080/0
In stock
Washer
£1.55 £1.29

  63 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.82 £1.52

  64 Mulching Blades Stiga Packed into 182004346.0 (2pcs)
Mulching Blades Stiga Packed into 182004346.0 (2pcs)
MO1134-9225-01
In stock
Mulching Blades Stiga Packed into 182004346.0 (2pcs)
£48.48 £40.40

  64 Left Blade. Mulching
Left Blade. Mulching
MO182004346/0
Available to backorder
Left Blade. Mulching
£22.08 £18.40

  65 Blade Holder
Blade Holder
MO125463200/0
In stock
Blade Holder
£9.08 £7.57

  66 Key
Key
MO112139100/0
In stock
Key
£1.55 £1.29

  67 Blade Flange Bracket From S.N 24GA3RON004424
Blade Flange Bracket From S.N 24GA3RON004424
MO325774665/1
Available to backorder
Blade Flange Bracket From S.N 24GA3RON004424
£13.30 £11.08

  67 Blade Flange Bracket To S.N 24GA3RON004423
Blade Flange Bracket To S.N 24GA3RON004423
MO325774665/0
Available to backorder
Blade Flange Bracket To S.N 24GA3RON004423
£16.46 £13.72

  69 Washer
Washer
MO112523060/0
Available to backorder
Washer
£1.55 £1.29


Description

Mountfield 1538M-SD Parts Diagram

Product Name - 1538M-SD

Model Year - 2024-2025

Model Type - SDNS 98

Art.N - 2T0510483/M25

Engine Model -
