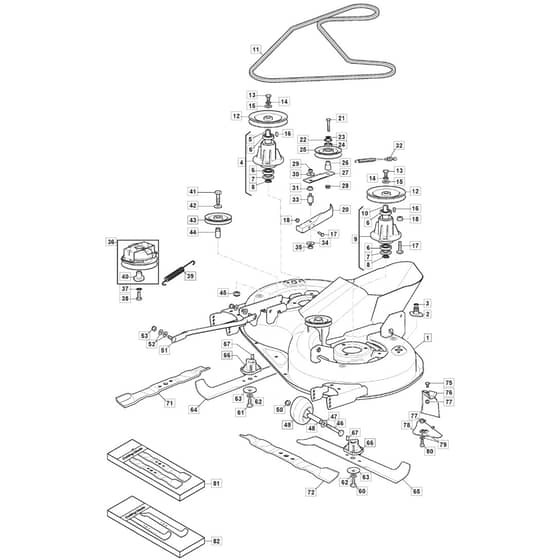

1530M - 2015-2019 - 2T2020483/M15 - Mountfield Ride On Mower 84cm Deck Diagram

Part No. 1530m_2t2020483_m15_84cm_deck-group
1530M - 2015-2019 - 2T2020483/M15 - Mountfield Ride On Mower 84cm Deck Diagram
1530M - 2015-2019 - 2T2020483/M15 - Mountfield Ride On Mower 84cm Deck Diagram

Description

Mountfield 1530M Parts Diagram

Product Name - 1530 M

Model Year - 2015-2019

Model Type - MP 84

Art.N - 2T2020483/M15

Engine Model - 7750 452 cc

Ref. Img. Part No. Details
  1 Cutting Plate Black
Cutting Plate Black
MO382564113/2
Available to backorder
Cutting Plate Black
£399.76 £333.13

  2 Water Hose Connection
Water Hose Connection
MO325033086/0
In stock
Water Hose Connection
£1.55 £1.29

  3 Or Ring
Or Ring
MO119035000/0
Available to backorder
Or Ring
£5.06 £4.22

  4 Flange Assy
Flange Assy
MO382207205/1
In stock
Flange Assy
£102.06 £85.05

  5 Right Blade Shaft
Right Blade Shaft
MO125020805/0
In stock
Right Blade Shaft
£35.20 £29.33

  6 Bearing
Bearing
MO119216047/0
In stock
Bearing
£15.78 £13.15

  7 Dust Cover Disc
Dust Cover Disc
MO325160501/1
Available to backorder
Dust Cover Disc
£1.55 £1.29

  8 Seeger
Seeger
MO112609260/0
In stock
Seeger
£1.84 £1.53

  9 Flange Assy
Flange Assy
MO382207204/1
In stock
Flange Assy
£102.06 £85.05

  10 Blade Shaft
Blade Shaft
MO125020804/0
In stock
Blade Shaft
£35.20 £29.33

  11 Drive Belt
Drive Belt
MO135061508/0LC
In stock
Drive Belt
£56.96 £47.47

  12 Pulley
Pulley
MO125601585/1
Available to backorder
Pulley
£43.63 £36.36

  13 Screw
Screw
MO112793102/0
In stock
Screw
£1.55 £1.29

  14 Washer
Washer
MO112540260/0
Available to backorder
Washer
£1.63 £1.36

  15 Washer
Washer
MO125670007/0
In stock
Washer
£1.97 £1.64

  16 Feather
Feather
MO112139480/0
In stock
Feather
£1.70 £1.42

  17 Screw
Screw
MO112818690/0
In stock
Screw
£1.55 £1.29

  18 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.70 £1.42

  20 Bracket
Bracket
MO325785391/0
Available to backorder
Bracket
£21.89 £18.24

  21 Screw
Screw
MO112691400/0
Available to backorder
Screw
£1.55 £1.29

  22 Washer
Washer
MO112524010/0
Available to backorder
Washer
£1.84 £1.53

  23 Seeger
Seeger
MO112610800/0
In stock
Seeger
£1.70 £1.42

  24 Bearing
Bearing
MO119216048/0
In stock
Bearing
£18.31 £15.26

  25 Pulley
Pulley
MO125601595/0
In stock
Pulley
£35.20 £29.33

  26 Spacer
Spacer
MO125160052/0
Available to backorder
Spacer
£2.94 £2.45

  27 Lever
Lever
MO325318289/0
Available to backorder
Lever
£6.77 £5.64

  28 Nut
Nut
MO112293201/0
In stock
Nut
£1.70 £1.42

  29 Nut
Nut
MO112155020/0
In stock
Nut
£1.70 £1.42

  30 Washer
Washer
MO125670022/0
In stock
Washer
£1.97 £1.64

  31 Bushing
Bushing
MO125040635/0
In stock
Bushing
£4.37 £3.64

  32 Wire
Wire
MO382004618/0
In stock
Wire
£22.82 £19.02

  33 Spacer
Spacer
MO125160049/0
Available to backorder
Spacer
£7.31 £6.09

  34 Washer
Washer
MO112523080/0
In stock
Washer
£1.55 £1.29

  35 Nut
Nut
MO112156602/0
In stock
Nut
£1.39 £1.16

  36 Electromagnetic Clutch Ogura
Electromagnetic Clutch Ogura
MO118399075/1
Available to backorder
Electromagnetic Clutch Ogura
£295.63 £246.36

  37 Washer
Washer
MO112543000/0
Available to backorder
Washer
£1.63 £1.36

  38 Screw
Screw
MO112737320/0
In stock
Screw
£4.37 £3.64

  39 Spring
Spring
MO125430277/1
Available to backorder
Spring
£2.22 £1.85

  41 Screw
Screw
MO112691115/0
Available to backorder
Screw
£1.55 £1.29

  42 Washer
Washer
MO112523060/0
In stock
Washer
£1.55 £1.29

  43 Pulley Bearing hole ø15 (Plastic) From S.N 21KA3RON000771
Pulley Bearing hole ø15 (Plastic) From S.N 21KA3RON000771
MO125601613/1
In stock
Pulley Bearing hole ø15 (Plastic) From S.N 21KA3RON000771
£16.99 £14.16

  43 Pulley Bearing hole ø15 (Steel) To S.N 21KA3RON000770
Pulley Bearing hole ø15 (Steel) To S.N 21KA3RON000770
MO325601599/0
In stock
Pulley Bearing hole ø15 (Steel) To S.N 21KA3RON000770
£19.18 £15.98

  44 Spacer From S.N 19FA3RON000413
Spacer From S.N 19FA3RON000413
MO125160110/0
Available to backorder
Spacer From S.N 19FA3RON000413
£3.38 £2.82

  45 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  46 Screw
Screw
MO112692100/0
Available to backorder
Screw
£2.82 £2.35

  47 Washer
Washer
MO112521350/0
In stock
Washer
£1.55 £1.29

  48 Spacer
Spacer
MO125160072/0
In stock
Spacer
£3.92 £3.27

  49 Anti Scalp Wheel Ø90 ø90 To S.N 22FA3RON001029
Anti Scalp Wheel Ø90 ø90 To S.N 22FA3RON001029
MO182700005/0
In stock
Anti Scalp Wheel Ø90 ø90 To S.N 22FA3RON001029
£17.68 £14.73

  49 Anti Scalp Wheel Ø95 ø95 From S.N 22FA3RON001030
Anti Scalp Wheel Ø95 ø95 From S.N 22FA3RON001030
MO182700006/0
In stock
Anti Scalp Wheel Ø95 ø95 From S.N 22FA3RON001030
£17.68 £14.73

  51 Equalizer Rod
Equalizer Rod
MO382000565/1
Available to backorder
Equalizer Rod
£20.62 £17.18

  52 Washer
Washer
MO325670008/1
In stock
Washer
£1.55 £1.29

  60 Screw
Screw
MO112735694/0
In stock
Screw
£1.97 £1.64

  61 Screw
Screw
MO112735695/1
In stock
Screw
£3.79 £3.16

  63 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.84 £1.53

  64 Right Blade. Winged
Right Blade. Winged
MO182004358/0
In stock
Right Blade. Winged
£19.26 £16.05

  65 Left Blade. Winged
Left Blade. Winged
MO182004359/0
In stock
Left Blade. Winged
£19.26 £16.05

  66 Blade Holder
Blade Holder
MO125463200/0
In stock
Blade Holder
£9.07 £7.56

  67 Key
Key
MO112139100/0
In stock
Key
£1.55 £1.29

  71 Right Mulching Blade
Right Mulching Blade
MO182004360/0
In stock
Right Mulching Blade
£19.66 £16.38

  72 Left Mulching Blade
Left Mulching Blade
MO182004361/0
In stock
Left Mulching Blade
£19.66 £16.38

  75 Screw
Screw
MO112791213/1
In stock
Screw
£1.55 £1.29

  76 Deflector
Deflector
MO325140108/0
In stock
Deflector
£4.93 £4.11

  77 Nut
Nut
MO112154510/0
In stock
Nut
£1.55 £1.29

  78 Support
Support
MO325785418/0
In stock
Support
£8.22 £6.85

  79 Washer
Washer
MO112523040/0
In stock
Washer
£1.55 £1.29

  80 Screw
Screw
MO112790781/0
In stock
Screw
£1.55 £1.29

  81 Mulching Blades Stiga Packed into 182004360.0 + 182004361.0
Mulching Blades Stiga Packed into 182004360.0 + 182004361.0
MO1134-9221-01
Available to backorder
Mulching Blades Stiga Packed into 182004360.0 + 182004361.0
£44.45 £37.04

  82 Winged Blade 84cm.30
Winged Blade 84cm.30
MO1134-9220-01
In stock
Winged Blade 84cm.30" [Stiga Pack]
£52.51 £43.76


Description

Mountfield 1530M Parts Diagram

Product Name - 1530 M

Model Year - 2015-2019

Model Type - MP 84

Art.N - 2T2020483/M15

Engine Model - 7750 452 cc
