1530H - 2024-2025 - 2T2120483/M25 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram

1530H - 2024-2025 - 2T2120483/M25 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram
1530H - 2024-2025 - 2T2120483/M25 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram

Description

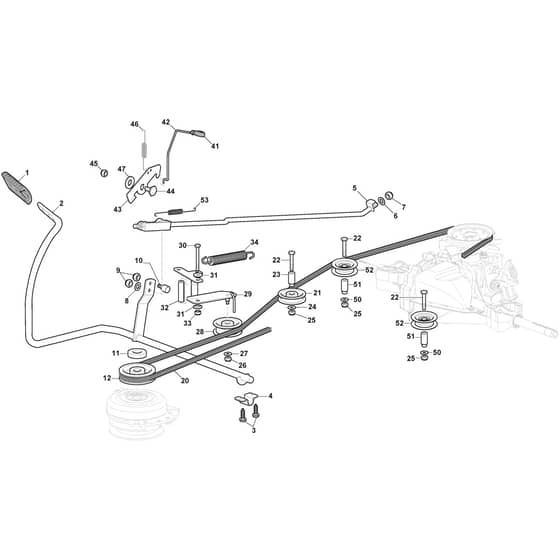

Mountfield 1530H Parts Diagram

Product Name - 1530H

Model Year - 2024-2025

Model Type - MPNS 84 Hydro

Art.N - 2T2120483/M25

Ref. Img. Part No. Details
  1 Clamp Cover
Clamp Cover
MO325110409/0
Available to backorder
Clamp Cover
£7.19 £5.99

  2 Brake Pedal Assembly
Brake Pedal Assembly
MO382000641/1
Available to backorder
Brake Pedal Assembly
£52.08 £43.40

  3 Screw
Screw
MO112735599/0
Available to backorder
Screw
£1.55 £1.29

  4 Lifting Deck Axle Plate
Lifting Deck Axle Plate
MO325547467/0
Available to backorder
Lifting Deck Axle Plate
£5.06 £4.22

  4 Lifting Deck Axle Plate
Lifting Deck Axle Plate
MO325547231/1
Available to backorder
Lifting Deck Axle Plate
£4.37 £3.64

  5 Brake Control Rod Assy
Brake Control Rod Assy
MO382000636/0
Available to backorder
Brake Control Rod Assy
£29.56 £24.63

  5 Brake Control Rod Assy
Brake Control Rod Assy
MO382000636/1
Available to backorder
Brake Control Rod Assy
£28.69 £23.91

  6 Washer
Washer
MO112521360/0
In stock
Washer
£1.55 £1.29

  7 Nut
Nut
MO112156602/0
In stock
Nut
£1.40 £1.17

  8 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  10 Pin
Pin
MO125510166/0
Available to backorder
Pin
£3.52 £2.93

  11 Spacer
Spacer
MO125160021/0
Available to backorder
Spacer
£5.63 £4.69

  12 Pulley
Pulley
MO125601577/0
Available to backorder
Pulley
£45.04 £37.53

  20 Trapezoidal Belt
Trapezoidal Belt
MO135062020/1
In stock
Trapezoidal Belt
£43.08 £35.90

  21 Pulley (Steel)
Pulley (Steel)
MO325601599/0
In stock
Pulley (Steel)
£19.14 £15.95

  21 Pulley (Plastic)
Pulley (Plastic)
MO125601613/1
Available to backorder
Pulley (Plastic)
£16.99 £14.16

  22 Screw
Screw
MO112691400/0
Available to backorder
Screw
£1.55 £1.29

  23 Spacer
Spacer
MO125160107/0
Available to backorder
Spacer
£2.81 £2.34

  24 Washer
Washer
MO112523060/0
Available to backorder
Washer
£1.55 £1.29

  25 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  28 Pulley
Pulley
MO125601554/0
In stock
Pulley
£25.68 £21.40

  29 Tightener Lever
Tightener Lever
MO382318245/1
Available to backorder
Tightener Lever
£19.70 £16.42

  30 Screw
Screw
MO112691600/0
Available to backorder
Screw
£1.82 £1.52

  31 Bushing
Bushing
MO125038021/0
Available to backorder
Bushing
£1.26 £1.05

  32 Spacer
Spacer
MO125160027/0
Available to backorder
Spacer
£2.53 £2.11

  34 Spring
Spring
MO125430262/0
Available to backorder
Spring
£5.76 £4.80

  41 Knob
Knob
MO125394509/1
In stock
Knob
£2.44 £2.03

  42 Rod
Rod
MO125033113/0
Available to backorder
Rod
£3.38 £2.82

  43 Hook
Hook
MO325253011/1
Available to backorder
Hook
£3.67 £3.06

  44 Pin
Pin
MO122524970/3
Available to backorder
Pin
£1.69 £1.41

  46 Spring
Spring
MO125430213/0
Available to backorder
Spring
£1.69 £1.41

  50 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  51 Spacer
Spacer
MO125160111/0
Available to backorder
Spacer
£4.22 £3.52

  52 Pulley
Pulley
MO125601612/0
In stock
Pulley
£32.76 £27.30

  53 Spring
Spring
MO125430269/2
Available to backorder
Spring
£2.40 £2.00


Description

Mountfield 1530H Parts Diagram

Product Name - 1530H

Model Year - 2024-2025

Model Type - MPNS 84 Hydro

Art.N - 2T2120483/M25
