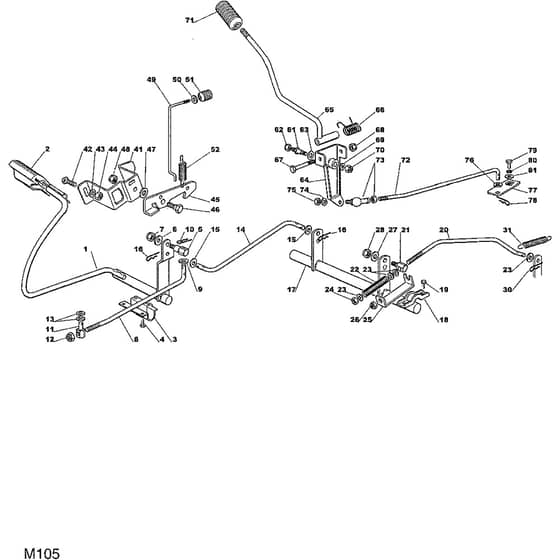

1440M - 2002 - 13-2653-12 - Mountfield Ride On Mower Controls Diagram

1440M - 2002 - 13-2653-12 - Mountfield Ride On Mower Controls Diagram
1440M - 2002 - 13-2653-12 - Mountfield Ride On Mower Controls Diagram

Description

Mountfield 1440M Parts Diagram

Product Name - 1440M

Model Year - 2002

Model Type - TC 102

Art.N - 13-2653-12

Engine Model -

Ref. Img. Part No. Details
  2 Pedal Cover
Pedal Cover
MO125110269/0 Out of stock
Pedal Cover
£3.53 £2.94

  3 Clamp
Clamp
MO325547081/2 Out of stock
Clamp
£4.87 £4.06

  4 Screw
Screw
MO9847-8016-16 Out of stock
Screw
£1.90 £1.58

  5 Pivot Bolt
Pivot Bolt
MO125510063/0 Out of stock
Pivot Bolt
£4.60 £3.83

  11 Pivot Bolt
Pivot Bolt
MO125510064/0 Out of stock
Pivot Bolt
£6.62 £5.52

  14 Rod
Rod
MO125033038/0 Out of stock
Rod
£7.13 £5.94

  15 Washer
Washer
MO9699-0090-02 Out of stock
Washer
£1.90 £1.58

  18 Clamp
Clamp
MO327546015/2 Out of stock
Clamp
£1.49 £1.24

  19 Screw
Screw
MO112731350/0 Out of stock
Screw
£1.49 £1.24

  20 Rod
Rod
MO125033040/0 Out of stock
Rod
£24.11 £20.09

  21 Pivot Bolt
Pivot Bolt
MO125510062/0 Out of stock
Pivot Bolt
£4.74 £3.95

  22 Spring
Spring
MO25430236/0 Out of stock
Spring
£2.17 £1.81

  23 Washer
Washer
MO112521360/0 In stock
Washer
£1.63 £1.36

  24 Nut
Nut
MO112295200/0 Out of stock
Nut
£1.49 £1.24

  25 Clamp
Clamp
MO325774275/1 Out of stock
Clamp
£3.38 £2.82

  26 Lock Nut
Lock Nut
MO112156602/0 In stock
Lock Nut
£1.36 £1.13

  31 Spring
Spring
MO122450500/0 Out of stock
Spring
£2.98 £2.48

  41 Support
Support
MO325785143/1 Out of stock
Support
£4.33 £3.61

  42 Screw
Screw
MO112815210/0 Out of stock
Screw
£1.49 £1.24

  43 Washer
Washer
MO112523040/0 In stock
Washer
£1.63 £1.36

  44 Lock Nut
Lock Nut
MO112154510/0 In stock
Lock Nut
£1.63 £1.36

  45 Hook
Hook
MO325253001/0 Out of stock
Hook
£3.92 £3.27

  46 Bolt
Bolt
MO122524970/2 Out of stock
Bolt
£1.82 £1.52

  47 Washer
Washer
MO325670011/0 Out of stock
Washer
£1.49 £1.24

  49 Parking Brake Lever
Parking Brake Lever
MO125033034/0 Out of stock
Parking Brake Lever
£5.02 £4.18

  50 Washer
Washer
MO112523020/0 Out of stock
Washer
£1.49 £1.24

  51 Knob
Knob
MO125394509/1 In stock
Knob
£2.44 £2.03

  52 Spring
Spring
MO125430213/0 Out of stock
Spring
£1.63 £1.36

  61 Stud Bolt
Stud Bolt
MO125510035/0 Out of stock
Stud Bolt
£3.53 £2.94

  63 Washer
Washer
MO322672151/0 Out of stock
Washer
£1.75 £1.46

  64 Gear Lever Bracket
Gear Lever Bracket
MO382774206/0 Out of stock
Gear Lever Bracket
£22.22 £18.52

  65 Lever
Lever
MO182318179/0 Out of stock
Lever
£38.26 £31.88

  66 Spring
Spring
MO125430226/0 Out of stock
Spring
£2.17 £1.81

  67 Screw
Screw
MO112692050/0 In stock
Screw
£1.75 £1.46

  68 Lock Nut
Lock Nut
MO112155000/0 In stock
Lock Nut
£1.63 £1.36

  69 Washer
Washer
MO112523060/0 In stock
Washer
£1.49 £1.24

  70 Nut
Nut
MO9712-0831-02 Out of stock
Nut
£5.18 £4.32

  71 Knob
Knob
MO125394510/0 Out of stock
Knob
£4.07 £3.39

  72 Rod
Rod
MO125033037/0 Out of stock
Rod
£16.39 £13.66

  73 Ball Joint
Ball Joint
MO122746610/0 Out of stock
Ball Joint
£20.32 £16.93

  74 Washer
Washer
MO112583500/0 Out of stock
Washer
£1.49 £1.24

  75 Nut
Nut
MO112293200/0 In stock
Nut
£1.63 £1.36

  76 Washer
Washer
MO112521350/0 Out of stock
Washer
£1.63 £1.36

  77 Gear Shift Arm
Gear Shift Arm
MO325318169/0 Out of stock
Gear Shift Arm
£2.70 £2.25

  78 Hair Pin
Hair Pin
MO124487997/0 Out of stock
Hair Pin
£1.49 £1.24

  79 Screw
Screw
MO112735520/0 Out of stock
Screw
£1.49 £1.24

  81 Washer
Washer
MO322680009/0 Out of stock
Washer
£1.75 £1.46


Description

Mountfield 1440M Parts Diagram

Product Name - 1440M

Model Year - 2002

Model Type - TC 102

Art.N - 13-2653-12

Engine Model -
