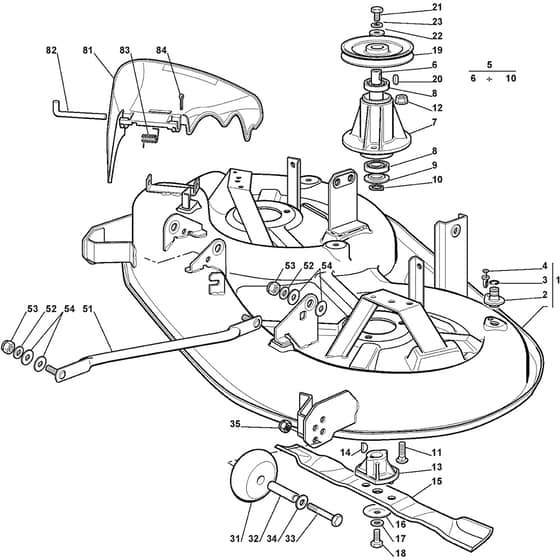

1438M SD - 2005 - 13-2656-15 - Mountfield Ride On Mower Cutting Plate Diagram

Part No. 1438m_sd_13_2656_15_cutting_plate-group
1438M SD - 2005 - 13-2656-15 - Mountfield Ride On Mower Cutting Plate Diagram
1438M SD - 2005 - 13-2656-15 - Mountfield Ride On Mower Cutting Plate Diagram

Description

Mountfield 1438M SD Parts Diagram

Product Name - 1438M SD

Model Year - 2005

Model Type - JTP 98 S

Art.N - 13-2656-15

Engine Model -

Ref. Img. Part No. Details
  1 Cutting Plate Black
Cutting Plate Black
MO382564041/0
Available to backorder
Cutting Plate Black
£598.27 £498.56

  2 Washing Cutting Deck Connection
Washing Cutting Deck Connection
MO125033060/0
In stock
Washing Cutting Deck Connection
£1.55 £1.29

  3 Or Ring
Or Ring
MO119035000/0
Available to backorder
Or Ring
£5.06 £4.22

  4 Rivet
Rivet
MO112500030/0
In stock
Rivet
£1.55 £1.29

  5 Main Blade Shaft Ass.Y
Main Blade Shaft Ass.Y
MO382207202/1LC
Available to backorder
Main Blade Shaft Ass.Y
£90.80 £75.67

  6 Main Blade Shaft
Main Blade Shaft
MO125020834/0
In stock
Main Blade Shaft
£30.40 £25.33

  7 Blade Shaft Support
Blade Shaft Support
MO125207200/0
In stock
Blade Shaft Support
Was £50.68 £42.23 Special Price £33.46 £27.88

  8 Bearing
Bearing
MO119216047/0
In stock
Bearing
£15.78 £13.15

  9 Dust Cover Disc
Dust Cover Disc
MO325160501/1
Available to backorder
Dust Cover Disc
£1.55 £1.29

  10 Seeger
Seeger
MO112609260/0
In stock
Seeger
£1.84 £1.53

  11 Screw
Screw
MO112818700/0
In stock
Screw
£1.55 £1.29

  12 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.70 £1.42

  13 Blade Holder
Blade Holder
MO125463200/0
In stock
Blade Holder
£9.07 £7.56

  14 Key
Key
MO112139100/0
In stock
Key
£1.55 £1.29

  15 Left Blade. Mulching
Left Blade. Mulching
MO182004346/0
In stock
Left Blade. Mulching
£19.87 £16.56

  16 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.84 £1.53

  17 Washer
Washer
MO112523080/0
In stock
Washer
£1.55 £1.29

  18 Screw
Screw
MO112735694/0
In stock
Screw
£1.97 £1.64

  19 Pulley
Pulley
MO125601571/0
Available to backorder
Pulley
£30.70 £25.58

  20 Feather
Feather
MO112139480/0
In stock
Feather
£1.70 £1.42

  21 Screw
Screw
MO112793102/0
In stock
Screw
£1.55 £1.29

  22 Washer
Washer
MO125670007/0
In stock
Washer
£1.97 £1.64

  23 Grower
Grower
MO112583500/0
In stock
Grower
£1.55 £1.29

  31 Anti Scalp Wheel Ø80
Anti Scalp Wheel Ø80
MO182700002/0
Available to backorder
Anti Scalp Wheel Ø80
£4.78 £3.98

  32 Pin
Pin
MO125510072/1
In stock
Pin
£1.84 £1.53

  33 Screw
Screw
MO112692050/0
In stock
Screw
£1.84 £1.53

  35 Nut
Nut
MO112293201/0
In stock
Nut
£1.70 £1.42

  51 Equalizer Rod Deck
Equalizer Rod Deck
MO382000474/1
Available to backorder
Equalizer Rod Deck
£32.38 £26.98

  52 Washer From 01-9-2003
Washer From 01-9-2003
MO112521360/0
In stock
Washer From 01-9-2003
£1.55 £1.29

  52 Washer To 31-8-2003
Washer To 31-8-2003
MO112523060/0
In stock
Washer To 31-8-2003
£1.55 £1.29

  53 Nut
Nut
MO112156602/0
In stock
Nut
£1.39 £1.16

  54 Washer
Washer
MO325670008/1
In stock
Washer
£1.55 £1.29

  81 Stone Guard
Stone Guard
MO125600056/0
Available to backorder
Stone Guard
£9.28 £7.73

  82 Fulcrum Pin
Fulcrum Pin
MO125510073/0
In stock
Fulcrum Pin
£7.66 £6.38

  83 Spring
Spring
MO125430242/1
In stock
Spring
£3.38 £2.82

  84 Split Pin 3 X 20
Split Pin 3 X 20
MO112141418/0
In stock
Split Pin 3 X 20
£1.55 £1.29


Description

Mountfield 1438M SD Parts Diagram

Product Name - 1438M SD

Model Year - 2005

Model Type - JTP 98 S

Art.N - 13-2656-15

Engine Model -
