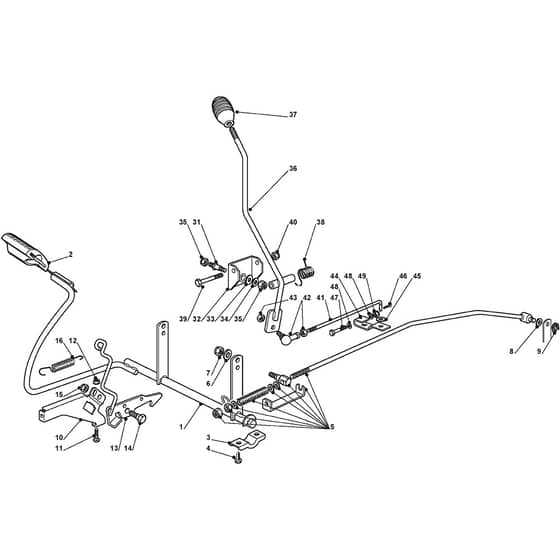

1438M - 2008 - 299958333/M08 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram

1438M - 2008 - 299958333/M08 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram
1438M - 2008 - 299958333/M08 - Mountfield Ride On Mower Brake and Gearbox Controls Diagram

Description

Mountfield 1438M Parts Diagram

Product Name - 1438M

Model Year - 2008

Model Type - NJTP 98 S

Art.N - 299958333/M08

Engine Model -

Ref. Img. Part No. Details
  3 Plate
Plate
MO327546015/2
Available to backorder
Plate
£1.55 £1.29

  4 Screw From 01-9-2003
Screw From 01-9-2003
MO112729601/1
Available to backorder
Screw From 01-9-2003
£1.48 £1.23

  6 Washer
Washer
MO112523040/0
In stock
Washer
£1.49 £1.24

  8 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  9 Plate
Plate
MO112436050/0
In stock
Plate
£1.82 £1.52

  10 Support
Support
MO325785261/0
Available to backorder
Support
£6.62 £5.52

  11 Screw
Screw
MO112815200/0
Available to backorder
Screw
£1.55 £1.29

  12 Nut
Nut
MO112292102/0
In stock
Nut
£1.69 £1.41

  13 Parking Brake Lever
Parking Brake Lever
MO382000531/0
Available to backorder
Parking Brake Lever
£348.44 £290.37

  14 Fulcrum Pin
Fulcrum Pin
MO122524970/2
Available to backorder
Fulcrum Pin
£1.90 £1.58

  16 Spring
Spring
MO125430213/0
Available to backorder
Spring
£1.69 £1.41

  31 Pin
Pin
MO125510035/0
In stock
Pin
£3.67 £3.06

  32 Clamp
Clamp
MO382774247/0
Available to backorder
Clamp
£8.52 £7.10

  33 Antifriction Washer
Antifriction Washer
MO322672152/0
Available to backorder
Antifriction Washer
£1.82 £1.52

  34 Washer
Washer
MO112523060/0
Available to backorder
Washer
£1.55 £1.29

  35 Nut
Nut
MO112155010/0
Available to backorder
Nut
£2.12 £1.77

  36 Gearshift
Gearshift
MO382318215/0
Available to backorder
Gearshift
£32.21 £26.84

  37 Knob
Knob
MO125394510/0
Available to backorder
Knob
£4.07 £3.39

  38 Spring
Spring
MO125430258/0
Available to backorder
Spring
£7.96 £6.63

  39 Screw
Screw
MO112692050/0
Available to backorder
Screw
£1.82 £1.52

  42 Joint
Joint
MO122746601/0
Available to backorder
Joint
£19.14 £15.95

  43 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  44 Gearshift
Gearshift
MO325318128/1
Available to backorder
Gearshift
£4.66 £3.88

  45 Washer
Washer
MO112521340/0
Available to backorder
Washer
£1.40 £1.17

  46 Cotter Pin
Cotter Pin
MO112141418/0
Available to backorder
Cotter Pin
£1.55 £1.29

  47 Screw
Screw
MO112689500/0
Available to backorder
Screw
£1.55 £1.29

  48 Washer
Washer
MO112521330/0
Available to backorder
Washer
£1.55 £1.29

  49 Low Self-Locking Nut M6 Uni7474 Acc.6S
Low Self-Locking Nut M6 Uni7474 Acc.6S
MO112154510/0
In stock
Low Self-Locking Nut M6 Uni7474 Acc.6S
£1.55 £1.29


Description

Mountfield 1438M Parts Diagram

Product Name - 1438M

Model Year - 2008

Model Type - NJTP 98 S

Art.N - 299958333/M08

Engine Model -
