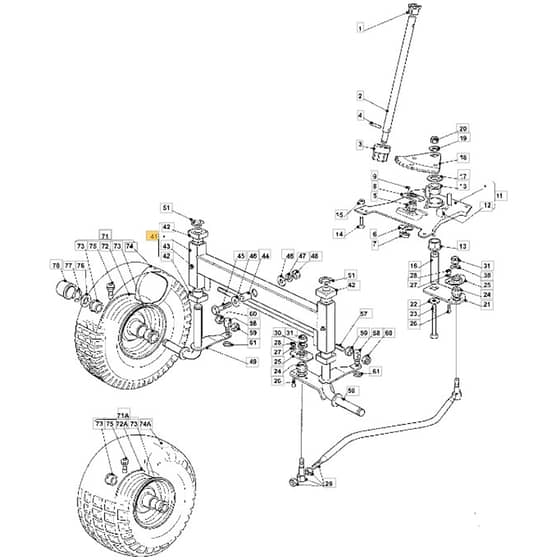

1436H - 2007 - 13-2689-12 - Mountfield Ride On Mower Steering Diagram

1436H - 2007 - 13-2689-12 - Mountfield Ride On Mower Steering Diagram
1436H - 2007 - 13-2689-12 - Mountfield Ride On Mower Steering Diagram

Description

Mountfield 1436H Parts Diagram

Product Name - 1436H

Model Year - 2007

Model Type -

Art.N - 13-2689-12

Ref. Img. Part No. Details
  1 Bushing
Bushing
MO325038004/0
Available to backorder
Bushing
£2.40 £2.00

  2 Steering Column
Steering Column
MO125520006/1
Available to backorder
Steering Column
£21.34 £17.78

  3 Pinion
Pinion
MO127570050/0
Available to backorder
Pinion
£11.12 £9.27

  4 Dowel Pin
Dowel Pin
MO112622650/0
Available to backorder
Dowel Pin
£1.69 £1.41

  6 Washer
Washer
MO112521370/0
Available to backorder
Washer
£1.55 £1.29

  7 Plate
Plate
MO112436030/0
In stock
Plate
£1.82 £1.52

  9 Screw
Screw
MO112729601/1
Available to backorder
Screw
£1.48 £1.23

  11 Support Pos 12 incl.
Support Pos 12 incl.
MO382547045/0
Available to backorder
Support Pos 12 incl.
£77.42 £64.52

  12 Grease Dispenser
Grease Dispenser
MO112379511/0
Available to backorder
Grease Dispenser
£1.55 £1.29

  13 Bushing
Bushing
MO325040624/0
In stock
Bushing
£1.63 £1.36

  14 Screw
Screw
MO112815200/0
Available to backorder
Screw
£1.55 £1.29

  15 Nut
Nut
MO112292102/0
In stock
Nut
£1.69 £1.41

  16 Pin
Pin
MO125510092/0
Available to backorder
Pin
£18.42 £15.35

  17 Washer
Washer
MO125670019/0
Available to backorder
Washer
£3.38 £2.82

  18 Steering Sector
Steering Sector
MO325735513/0
In stock
Steering Sector
£14.22 £11.85

  19 Washer
Washer
MO112523080/0
In stock
Washer
£1.55 £1.29

  20 Nut
Nut
MO112155020/0
Available to backorder
Nut
£1.69 £1.41

  21 Lever
Lever
MO325318205/0
Available to backorder
Lever
£5.54 £4.62

  23 Screw
Screw
MO112794985/0
Available to backorder
Screw
£4.08 £3.40

  24 Joint
Joint
MO325743000/0
In stock
Joint
£2.68 £2.23

  26 Screw
Screw
MO112791213/1
In stock
Screw
£1.55 £1.29

  27 Washer
Washer
MO112521330/0
Available to backorder
Washer
£1.55 £1.29

  28 Nut
Nut
MO112154510/0
In stock
Nut
£1.55 £1.29

  30 Washer
Washer
MO112523070/0
Available to backorder
Washer
£1.55 £1.29

  31 Nut
Nut
MO112155010/0
Available to backorder
Nut
£2.12 £1.77

  42 Bushing
Bushing
MO325040622/0
Available to backorder
Bushing
£3.38 £2.82

  44 Spacer
Spacer
MO125160016/1
Available to backorder
Spacer
£6.20 £5.17

  45 Screw
Screw
MO112692695/0
Available to backorder
Screw
£1.55 £1.29

  46 Washer
Washer
MO112523100/0
Available to backorder
Washer
£1.97 £1.64

  47 Grower
Grower
MO112587100/0
Available to backorder
Grower
£1.55 £1.29

  48 Nut
Nut
MO112295300/0
Available to backorder
Nut
£1.55 £1.29

  49 Right Stub Axle
Right Stub Axle
MO382230363/0
Available to backorder
Right Stub Axle
£77.42 £64.52

  50 Left Stub Axle
Left Stub Axle
MO382230365/0
Available to backorder
Left Stub Axle
£78.84 £65.70

  51 Benzing Ring
Benzing Ring
MO112001000/0
Available to backorder
Benzing Ring
£1.82 £1.52

  57 Tie Rod
Tie Rod
MO125840022/0
Available to backorder
Tie Rod
£87.41 £72.84

  58 Pin
Pin
MO125510096/0
Available to backorder
Pin
£4.74 £3.95

  59 Nut
Nut
MO112295200/0
In stock
Nut
£1.40 £1.17

  60 Nut
Nut
MO112156602/0
In stock
Nut
£1.40 £1.17

  61 Benzing Ring
Benzing Ring
MO112000956/0
Available to backorder
Benzing Ring
£1.40 £1.17

  71 71A Front Wheel Starco 15
71A Front Wheel Starco 15
MO382680007/1
Available to backorder
71A Front Wheel Starco 15"
£128.10 £106.75

  71 Front Wheel Turf Saver 13
Front Wheel Turf Saver 13
MO382680002/2
Available to backorder
Front Wheel Turf Saver 13"
£95.74 £79.78

  72 Rimm
Rimm
MO182000590/1
Available to backorder
Rimm
£68.99 £57.49

  72 72A Rim
72A Rim
MO182000595/1
Available to backorder
72A Rim
£62.38 £51.98

  73 Bearing
Bearing
MO125122200/2
In stock
Bearing
£11.82 £9.85

  74 Shoe Deli Tire 13X5.00-6 Pr2 Tl S365
Shoe Deli Tire 13X5.00-6 Pr2 Tl S365
MO125590000/0
Available to backorder
Shoe Deli Tire 13X5.00-6 Pr2 Tl S365
£38.45 £32.04

  74 74A Tyre 15X6.00-6 2Pr K383 Kenda Kenda
74A Tyre 15X6.00-6 2Pr K383 Kenda Kenda
MO125590020/0
Available to backorder
74A Tyre 15X6.00-6 2Pr K383 Kenda Kenda
£66.37 £55.31

  75 Valve
Valve
MO125950000/0
Available to backorder
Valve
£5.35 £4.46

  76 Washer
Washer
MO125670005/2
In stock
Washer
£4.08 £3.40

  78 Hub Cover
Hub Cover
MO122110230/0
In stock
Hub Cover
£1.55 £1.29


Description

Mountfield 1436H Parts Diagram

Product Name - 1436H

Model Year - 2007

Model Type -

Art.N - 13-2689-12
