1330M - 2020-2021 - 2T2000483/M20 - Mountfield Ride On Mower Engine Cylinder Diagram

1330M  - 2020-2021 - 2T2000483/M20 - Mountfield Ride On Mower Engine Cylinder Diagram
1330M  - 2020-2021 - 2T2000483/M20 - Mountfield Ride On Mower Engine Cylinder Diagram

Description

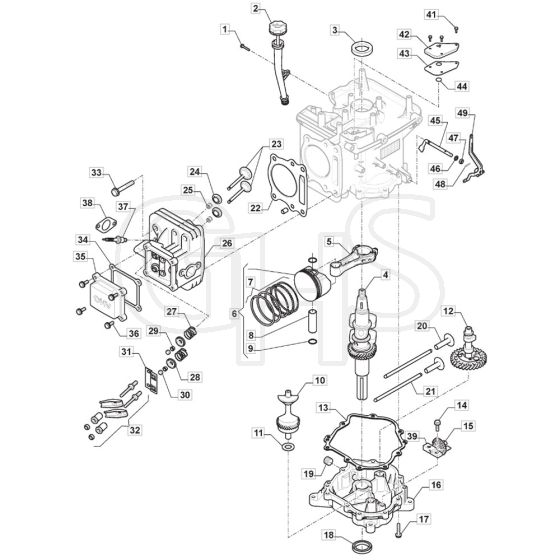

Mountfield 1330M Parts Diagram

Product Name - 1330M

Model Year - 2020-2021

Model Type - MPNS 84

Art.N - 2T2000483/M20

Engine Model - ST 350

Ref. Img. Part No. Details
  1 Screw
Screw
MO9959-0620-16 Out of stock
Screw
£1.90 £1.58

  2 Oil Filler Assy
Oil Filler Assy
MO118551375/0 Out of stock
Oil Filler Assy
£23.10 £19.25

  4 Crankshaft
Crankshaft
MO118551387/0 Out of stock
Crankshaft
£182.84 £152.37

  5 Connecting Rod Assy
Connecting Rod Assy
MO118551386/0 Out of stock
Connecting Rod Assy
£46.06 £38.38

  7 Piston. Ring Set
Piston. Ring Set
MO118551385/0 Out of stock
Piston. Ring Set
£26.14 £21.78

  9 Washer. Piston Pin
Washer. Piston Pin
MO118551283/0 Out of stock
Washer. Piston Pin
£1.36 £1.13

  11 Washer
Washer
MO118551282/0 Out of stock
Washer
£1.90 £1.58

  12 Camshaft Assy
Camshaft Assy
MO118551389/0 Out of stock
Camshaft Assy
£70.43 £58.69

  13 Crankcase Gasket
Crankcase Gasket
MO118551376/0 Out of stock
Crankcase Gasket
£14.03 £11.69

  14 Screw
Screw
MO112791500/0 Out of stock
Screw
£1.49 £1.24

  15 Speed Governor Assy
Speed Governor Assy
MO118551403/0 Out of stock
Speed Governor Assy
£13.75 £11.46

  16 Crankcase Cover
Crankcase Cover
MO118551425/0 Out of stock
Crankcase Cover
£142.21 £118.51

  17 Screw
Screw
MO9959-0840-16 Out of stock
Screw
£3.65 £3.04

  18 Oil Seal
Oil Seal
MO118551418/0 Out of stock
Oil Seal
£10.92 £9.10

  20 Valve Lifter
Valve Lifter
MO118551252/0 Out of stock
Valve Lifter
£5.42 £4.52

  21 Push Rod
Push Rod
MO118551390/0 Out of stock
Push Rod
£5.69 £4.74

  22 Gasket
Gasket
MO118551499/0 Out of stock
Gasket
£13.46 £11.22

  23 Valve Assy. Intake + Exhaust
Valve Assy. Intake + Exhaust
MO118551289/0 Out of stock
Valve Assy. Intake + Exhaust
£31.15 £25.96

  24 Plate
Plate
MO118551245/0 Out of stock
Plate
£2.82 £2.35

  25 Gasket
Gasket
MO118551248/0 Out of stock
Gasket
£7.98 £6.65

  26 Cylinder Head
Cylinder Head
MO118551380/0 Out of stock
Cylinder Head
£128.68 £107.23

  27 Spring Valve
Spring Valve
MO118550529/0 Out of stock
Spring Valve
£5.82 £4.85

  28 Retainer
Retainer
MO118551246/0 Out of stock
Retainer
£4.48 £3.73

  29 Valve Keeper
Valve Keeper
MO118551247/0 Out of stock
Valve Keeper
£1.49 £1.24

  30 Valve Cap
Valve Cap
MO118551244/0 Out of stock
Valve Cap
£2.84 £2.37

  32 Valve Arm Set
Valve Arm Set
MO118551250/0 Out of stock
Valve Arm Set
£10.19 £8.49

  34 Seal
Seal
MO118551383/0 Out of stock
Seal
£8.27 £6.89

  35 Cover Comp. Head
Cover Comp. Head
MO118551382/0 Out of stock
Cover Comp. Head
£14.56 £12.13

  37 Spark Plug
Spark Plug
3381 In stock
Spark Plug
£4.44 £3.70

  38 Muffler Gasket
Muffler Gasket
MO118551272/0 Out of stock
Muffler Gasket
£2.44 £2.03

  39 Plate.Governor Holder
Plate.Governor Holder
MO118551269/0 Out of stock
Plate.Governor Holder
£6.77 £5.64

  41 Screw
Screw
MO9959-0616-16 Out of stock
Screw
£1.49 £1.24

  43 Gasket. Breath Groove
Gasket. Breath Groove
MO118551378/0 Out of stock
Gasket. Breath Groove
£3.06 £2.55

  44 Valve
Valve
MO118551379/0 Out of stock
Valve
£1.28 £1.07

  45 Shaft. Governor Arm
Shaft. Governor Arm
MO118550936/0 Out of stock
Shaft. Governor Arm
£6.23 £5.19

  49 Staffa
Staffa
MO118551401/0 Out of stock
Staffa
£5.96 £4.97


Description

Mountfield 1330M Parts Diagram

Product Name - 1330M

Model Year - 2020-2021

Model Type - MPNS 84

Art.N - 2T2000483/M20

Engine Model - ST 350
