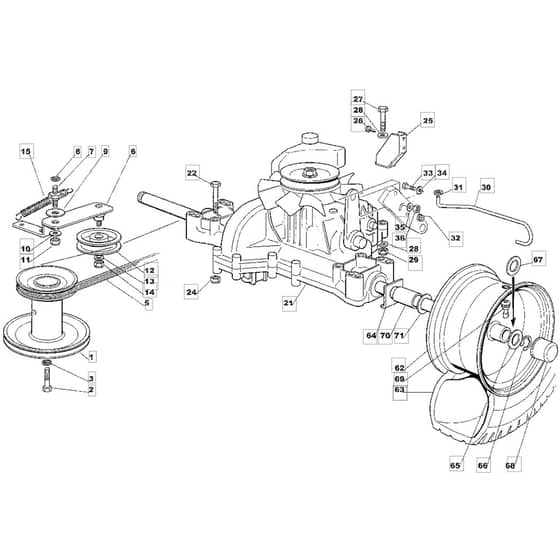

1228H - 2006 - 13-2642-16 - Mountfield Ride On Mower Transmission Diagram

1228H - 2006 - 13-2642-16 - Mountfield Ride On Mower Transmission Diagram
1228H - 2006 - 13-2642-16 - Mountfield Ride On Mower Transmission Diagram

Description

Mountfield 1228H Parts Diagram

Product Name - 1228 H

Model Year - 2006

Model Type - F 72 Hydro

Art.N - 13-2642-16

Ref. Img. Part No. Details
  1 Engine Belt Pulley
Engine Belt Pulley
MO127604005/0
Available to backorder
Engine Belt Pulley
£92.20 £76.83

  2 Screw
Screw
MO112737310/0
Available to backorder
Screw
£2.95 £2.46

  5 Drive Belt
Drive Belt
MO135061404/0
Available to backorder
Drive Belt
£31.39 £26.16

  6 Tension Lever
Tension Lever
MO384317081/0
Available to backorder
Tension Lever
£14.00 £11.67

  7 Stud Bolt
Stud Bolt
MO127510096/0
Available to backorder
Stud Bolt
£4.78 £3.98

  8 Washer
Washer
MO112540260/0
Available to backorder
Washer
£1.55 £1.29

  9 Washer
Washer
MO322672151/0
Available to backorder
Washer
£1.82 £1.52

  10 Washer
Washer
MO325670011/0
Available to backorder
Washer
£1.55 £1.29

  11 Nut
Nut
MO9712-0831-02
Available to backorder
Nut
£5.39 £4.49

  12 Idler Pulley
Idler Pulley
MO125601554/0
In stock
Idler Pulley
£25.68 £21.40

  15 Spring
Spring
MO122446402/1
Available to backorder
Spring
£5.06 £4.22

  21 Transaxle K46T Kanzaki K46T
Transaxle K46T Kanzaki K46T
MO118400965/0
Available to backorder
Transaxle K46T Kanzaki K46T
£1,401.84 £1,168.20

  22 Screw
Screw
MO9997-0860-16
Available to backorder
Screw
£1.55 £1.29

  24 Nut
Nut
MO112293201/0
In stock
Nut
£1.69 £1.41

  26 Screw
Screw
MO112735122/0
Available to backorder
Screw
£1.55 £1.29

  27 Screw
Screw
MO112691200/0
Available to backorder
Screw
£1.69 £1.41

  30 Lever
Lever
MO127034069/0
Available to backorder
Lever
£3.79 £3.16

  31 Snap Ring
Snap Ring
MO112000930/0
In stock
Snap Ring
£1.55 £1.29

  32 Fairlead
Fairlead
MO118564512/0
Available to backorder
Fairlead
£1.40 £1.17

  33 Screw
Screw
MO112793301/0
In stock
Screw
£1.55 £1.29

  34 Washer
Washer
MO112523060/0
Available to backorder
Washer
£1.55 £1.29

  35 Washer
Washer
MO9699-0090-02
Available to backorder
Washer
£1.97 £1.64

  36 Lock Nut
Lock Nut
MO112155000/0
In stock
Lock Nut
£1.55 £1.29

  62 Rim-Rear
Rim-Rear
MO184044001/0
Available to backorder
Rim-Rear
£76.02 £63.35

  63 Tire (Deli)
Tire (Deli)
MO125590020/0
Available to backorder
Tire (Deli)
£66.37 £55.31

  63 Tire (Turf Saver)
Tire (Turf Saver)
MO382680007/1
Available to backorder
Tire (Turf Saver)
£128.10 £106.75

  64 Washer
Washer
MO325670025/0
Available to backorder
Washer
£4.08 £3.40

  66 Circlip
Circlip
MO112001000/0
Available to backorder
Circlip
£1.82 £1.52

  67 Washer
Washer
MO125670006/0
Available to backorder
Washer
£1.55 £1.29

  68 Hub Cap
Hub Cap
MO122110230/0
In stock
Hub Cap
£1.55 £1.29

  69 Valve Assy.
Valve Assy.
MO9545-0500-00
Available to backorder
Valve Assy.
£5.35 £4.46

  70 Spacer
Spacer
MO125160031/0
Available to backorder
Spacer
£3.38 £2.82

  71 Washer
Washer
MO125670005/2
In stock
Washer
£4.08 £3.40


Description

Mountfield 1228H Parts Diagram

Product Name - 1228 H

Model Year - 2006

Model Type - F 72 Hydro

Art.N - 13-2642-16
