Description

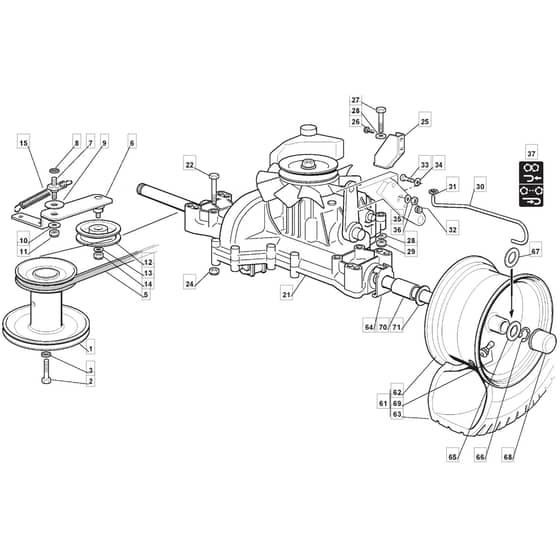

Mountfield 1228H Parts Diagram

Product Name - 1228 H

Model Year - 2002-2007

Model Type - F 72 Hydro

Art.N - 299991133/MOE

Ref. Img. Part No. Details
  1 Pulley
Pulley
MO127604005/0
Available to backorder
Pulley
£92.20 £76.83

  2 Screw
Screw
MO112737310/0
Available to backorder
Screw
£2.95 £2.46

  3 Washer
Washer
MO112543000/0
Available to backorder
Washer
£1.55 £1.29

  5 Trapezoidal Belt
Trapezoidal Belt
MO135061404/0
Available to backorder
Trapezoidal Belt
£31.39 £26.16

  6 Lever
Lever
MO384317081/0
Available to backorder
Lever
£14.00 £11.67

  7 Fulcrum Pin
Fulcrum Pin
MO127510096/0
Available to backorder
Fulcrum Pin
£4.78 £3.98

  8 Washer
Washer
MO112540260/0
Available to backorder
Washer
£1.55 £1.29

  9 Antifriction Washer
Antifriction Washer
MO322672151/0
Available to backorder
Antifriction Washer
£1.82 £1.52

  10 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  11 Nut
Nut
MO112155010/0
Available to backorder
Nut
£2.12 £1.77

  12 Pulley
Pulley
MO125601554/0
In stock
Pulley
£25.68 £21.40

  15 Spring
Spring
MO122446402/1
Available to backorder
Spring
£5.06 £4.22

  21 Hydro Transaxle Group Tufftorq
Hydro Transaxle Group Tufftorq
MO118400965/0
Available to backorder
Hydro Transaxle Group Tufftorq
£1,401.84 £1,168.20

  22 Screw
Screw
MO112691800/0
Available to backorder
Screw
£1.55 £1.29

  24 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.69 £1.41

  26 Screw
Screw
MO112735122/0
Available to backorder
Screw
£1.55 £1.29

  27 Screw
Screw
MO112691200/0
Available to backorder
Screw
£1.69 £1.41

  30 Rod
Rod
MO127034069/0
Available to backorder
Rod
£3.79 £3.16

  31 Benzing Ring
Benzing Ring
MO112000930/0
In stock
Benzing Ring
£1.55 £1.29

  32 Fairlead
Fairlead
MO118564512/0
Available to backorder
Fairlead
£1.40 £1.17

  33 Screw
Screw
MO112793301/0
In stock
Screw
£1.55 £1.29

  34 Washer
Washer
MO112523060/0
Available to backorder
Washer
£1.55 £1.29

  35 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  36 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  61 Rear Wheel
Rear Wheel
MO384680067/0
Available to backorder
Rear Wheel
£120.95 £100.79

  62 Rear Wheel Rimm
Rear Wheel Rimm
MO184044001/0
Available to backorder
Rear Wheel Rimm
£76.02 £63.35

  63 Rear Tyre (Deli)
Rear Tyre (Deli)
MO125590020/0
Available to backorder
Rear Tyre (Deli)
£66.37 £55.31

  64 Washer
Washer
MO325670025/0
Available to backorder
Washer
£4.08 £3.40

  66 Benzing Ring
Benzing Ring
MO112001010/0
Available to backorder
Benzing Ring
£1.82 £1.52

  67 Washer
Washer
MO125670006/0
Available to backorder
Washer
£1.55 £1.29

  68 Hub Cover
Hub Cover
MO122110230/0
In stock
Hub Cover
£1.55 £1.29

  69 Valve
Valve
MO125950000/0
Available to backorder
Valve
£5.35 £4.46

  70 Spacer
Spacer
MO125160031/0
Available to backorder
Spacer
£3.38 £2.82

  71 Washer
Washer
MO125670005/2
In stock
Washer
£4.08 £3.40


Description

Mountfield 1228H Parts Diagram

Product Name - 1228 H

Model Year - 2002-2007

Model Type - F 72 Hydro

Art.N - 299991133/MOE
